Руководство по эксплуатации
•
SDV-602U

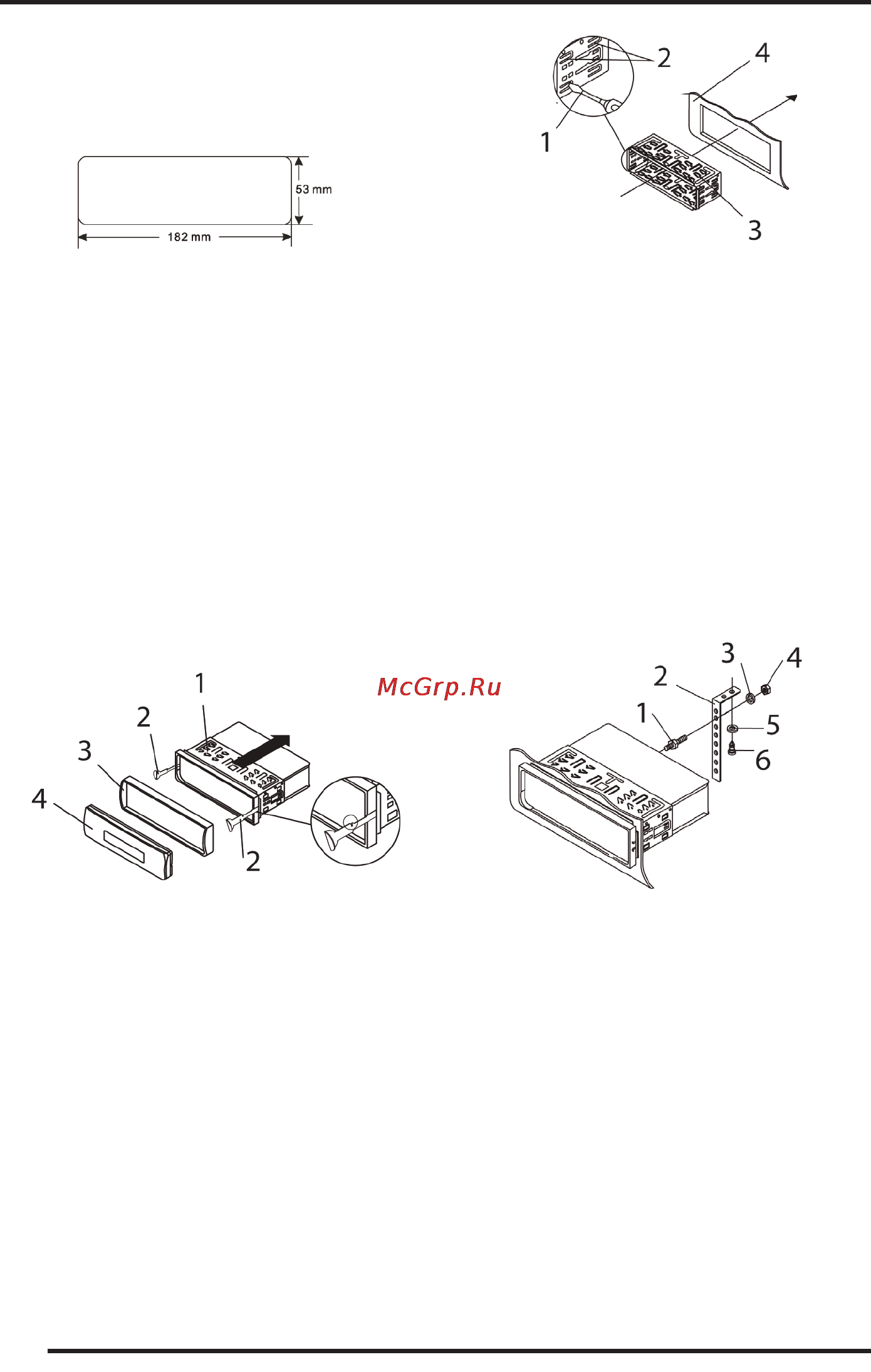

ФРОнтальный МОнтаЖ (МетОД 1)
Для правильной установки устройства отсек
приборной панели должен соответствовать
следующим размерам:
Перед началом установки устройства про-
верьте правильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсо-
едините провод от «–» клеммы аккумулятора
автомобиля.
2. Отсоедините провода и антенну (если она
использовалась для пробного включения).
3. Нажмите кнопку на передней панели и из-
влеките съемную панель (см. раздел Установ-
ка и снятие передней панели).
4. Снимите обрамление.
5. Вставьте до упора ключи, входящие в ком-
плект поставки ресивера, в пазы на боковых
поверхностях передней панели. Извлеките
ресивер из монтажной рамы.
1) Монтажная рама
2) Ключи
3) Обрамление
4) Передняя панель
6. Вставьте монтажную раму (без ресивера)
в отсек приборной панели и отогните «языч-
ки» при помощи отвертки. Не все «язычки»
подходят под размер приборной панели ав-
томобиля, выберите наиболее подходящие.
1) Отвертка
2) Язычки
3) Монтажная рама
4) Приборная панель
7. Подсоедините к проигрывателю разъемы
питания и динамиков, другие провода и кабе-
ли, разъем антенны
8. Аккуратно вставьте проигрыватель в мон-
тажную раму до щелчка фиксаторов, следя
при этом за положением подключенных про-
водов, чтобы случайно не повредить их.
9. Закрепите тыловую часть ресивера при по-
мощи металлической скобы, как показано на
рисунке. При необходимости изогните её.
1) Крепежный болт
2) Металлическая скоба
3) Пружинная шайба
4) Гайка
5) Шайба
6) Винт (5х25мм)
10. Подсоедините провод к «-» клемме ав-
томобильного аккумулятора. Установите
обрамление и переднюю панель (см. раздел
Установка и снятие передней панели).
6
