10
11
• Установите новый волокнистый электроста-
тический фильтр, затем закрепите его на
воздушном фильтре.
• Закрепите воздушный фильтр
Смотри пункт 4 раздела «Очистка фильтра».
Назначение и периодичность обслуживания
очистителей воздуха
Очиститель воздуха предназначен для:
• Поглощения из воздуха неприятных запахов
и газов, таких как окись углерода, двуокись
углерода, бензол, бензин и тому подобных.
•
Поглощения из воздуха вредных частиц
размером более 1,0 мкм, таких как пыль,
цветочная пыльца, микробов, вирусов и так
далее.
Очиститель может быть использован в течение
полугода-года.
Очистка заслонки
• Отделение заслонки. Отвинтите потайные
винты на боковых сторонах заслонки, почис-
тите с использованием мягкой ветоши.
• Закрепление заслонки. Установите ребра на
боковинах воздушного проема в щели заслон-
ки и скрепите их винтами для фиксации
заслонки.
Очистка блока
• Протрите панель мягкой тряпкой, слегка
смоченной водой или моющим средством,
после чего высушите панель в месте, где
нет прямых солнечных лучей.
Внимание:
Не используйте для промывки воду тем-
пературой выше 45°, а также растворители
(ацетон, бензин и т.п.), т.к. это может при-
вести к деформации панели или ее обесц-
вечиванию.
Указания по монтажу
Требования к установке и транспортировке
• Расположение
Кондиционер воздуха должен быть жестко
закреплен.
Каждый год необходимо проводить 3–4 про-
верки надежности монтажа.
Избегайте размещения кондиционера в зоне
досягаемости маленьких детей.
Удаляйтесь от других источников тепла и
прямого солнечного света.
Устанавливайте комнатный блок подальше от
телевизора и радиоприемника.
Избегайте мест, где возможна утечка горючих
газов.
По вопросам установки в прибрежных райо-
нах с солеными ветрами или других специ-
фических районах, например, по соседству с
горячими сернистыми источниками, обращай-
тесь к дилеру.
Не устанавливайте устройство в прачечных.
• Шумность
Выбирайте место с хорошей вентиляцией,
иначе может упасть производительность или
увеличиться шум.
Устанавливайте кондиционер на основание,
которое может выдержать его вес; недоста-
точная прочность основания может привести
к падению оборудования и к травмам.
Выбирайте место не критичное к наличию
горячего воздуха и шума.
Внимание:
Никогда не загораживайте входные и
выходные отверстия кондиционера, иначе
может упасть производительность и уве-
личиться шум.
• Установка и транспортировка
Установка и транспортировка устройства
должна проводиться специально обученным
опытным персоналом.
Обязательно используйте только штатные
принадлежности и запасные части при уста-
новке. Отказ от их использования может
привести к поражению электрическим
током, утечкам хладагента или пожарам.
Внимание:
Неправильная установка может привес-
ти к несчастным случаям, обусловленным
падением оборудования.
При перемещении блока на другое место, пер-
вым делом проконсультируйтесь с дилером.

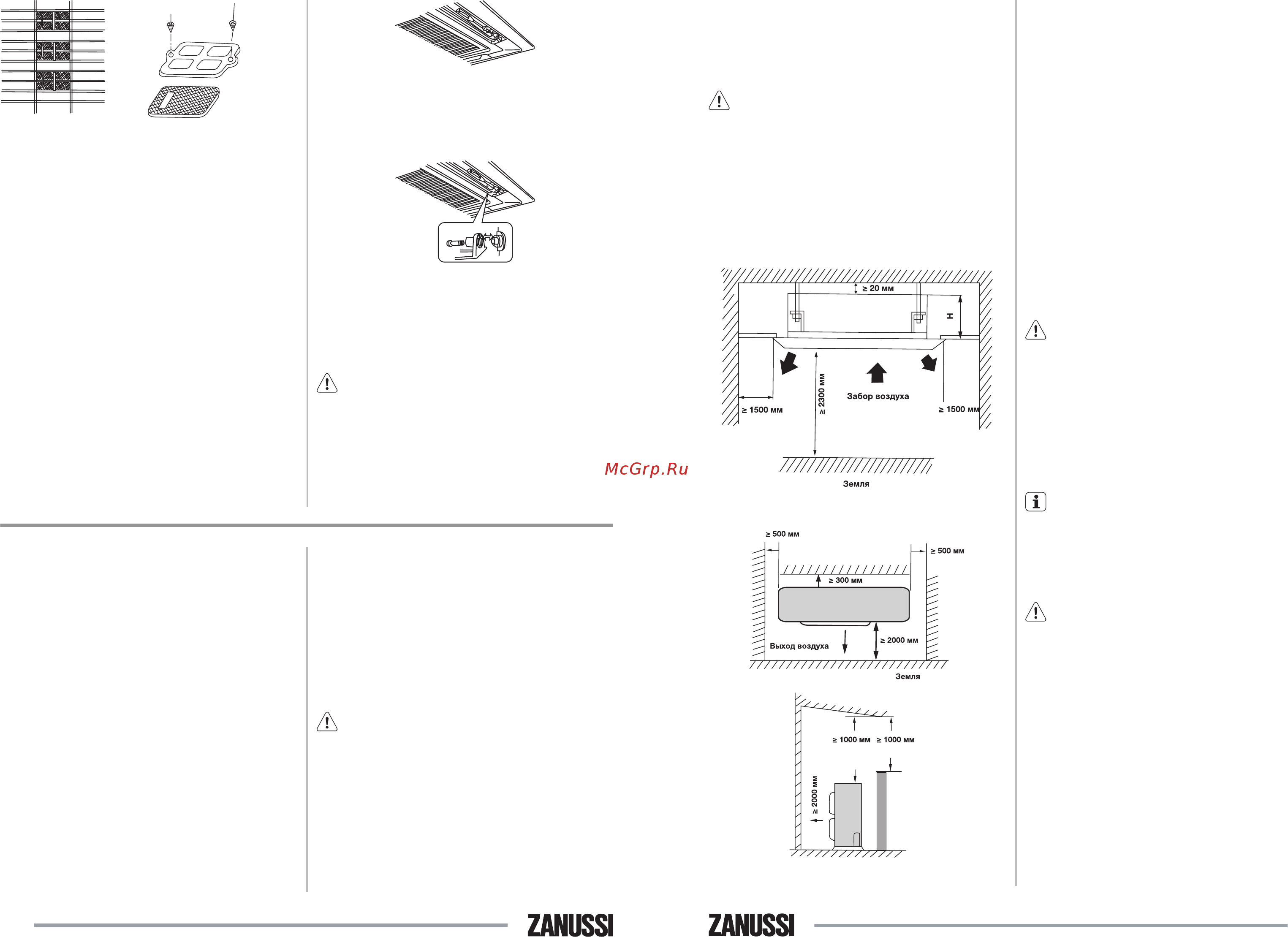

Размещение внутреннего и наружного блоков
Схема размещения внутреннего блока
Схема размещения наружного блока
Требования к размещению внутреннего блока
• Не помещайте никаких объектов у выхода
воздуха из кондиционера, так чтобы конди-
ционированный воздух мог распространяться
по всему помещению.
•
Убедитесь, что комнатный блок установлен
надежно и горизонтально.
• Выбирайте место, которое выдерживает
четырехкратный вес комнатного блока, и не
будет увеличивать шум и вибрации.
• Выбирайте место, на котором легко отвести
конденсат и легко осуществить подсоедине-
ние к наружному блоку.
• Обеспечьте достаточно места для обслужи-
вания блока и убедитесь, что расстояние от
блока до земли не менее 1,8 м.
• Убедитесь, что резьба болта подвески
выдерживает четырехкратный вес комнат-
ного блока, в противном случае необходимо
усилить болты подвески.
Внимание:
Устанавливайте блок на удалении от кухни.
Данный аппарат не предназначен для уста-
новки в прачечных и помещениях с повы-
шенной влажностью (более 80%).
Разметка на потолке
В соответствии с установочными размерами для
болта подвески (М10), делается разметка на
потолке.
Примечание:
Установка возможна в потолочном проеме
размером 890 (помеченные звездочкой – воз-
можно 910), однако размер перекрытия пото-
лочных панелей должен составлять 20 мм или
более.
Внимание:
Сверление отверстий в потолке должно
производиться квалифицированным пер-
соналом.
Установка внутреннего блока
•
Выберите место и временно разместите ком-
натный блок на основании.
• Установите кронштейны подвески на болтах.
Убедитесь в надежности крепления, при
закреплении используйте шайбы и гайки
с верхней и нижней стороны кронштейна.
Фиксирующие пластины для шайб предотвра-
щают выпадение шайб.
• Используйте бумажный шаблон для разметки
размеров под отверстия в потолке.
Центр проема в потолке показан на бумаж-
ном шаблоне, а центр блока – меткой на кор-
