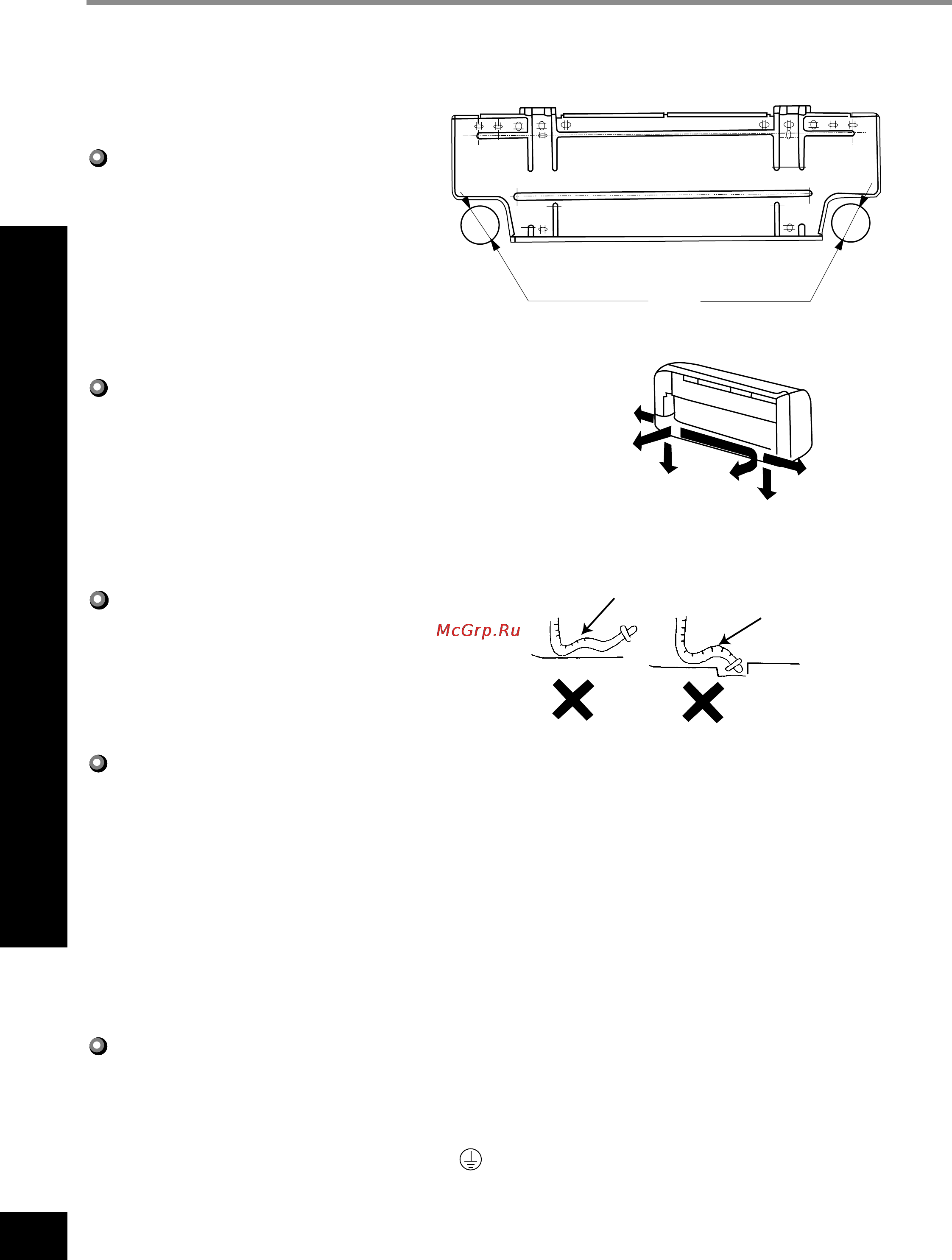

Размещение установки
РАЗМЕЩЕНИЕ УСТАНОВКИ
26
Скручивание
Прогиб вверх
Конец шланга
утоплен
(Рис. 2)
(Рис. 3)
(Рис. 1)
Электрические соединения
1. Откройте внешнюю панель.
2. Снимите крышку коммутации (рис. 4).
3. Проведите силовой соединительный кабель с обратной стороны внутреннего блока и протяните его через
проводное отверстие для подключения.
4. Подключите синий провод кабеля питания к клемме "N(1)", коричневый- к клемме "2", красный - к клемме "3" и
желто-зеленый (провод заземления) – к клемме , как показано на рис. 4.
5. Вставьте крышку коммутации.
6. Установите на место внешнюю панель.
Левое
трубное отверстие
∅65
Правое
трубное отверстие
∅65
Монтаж кронштейна
1. Всегда устанавливайте заднюю панель
горизонтально.
2. Закрепите заднюю панель на выбранном
месте установки с помощью прилагаемых
винтов.
3. Убедитесь в том, что задняя панель способна
выдержать вес взрослого человека (60 кг), а
также в том, что вес равномерно
распределен на каждый винт.
Сверление отверстия
1. Проделайте трубное отверстие (∅ 65) в стене
с небольшим наклоном вниз в направлении
внешней стороны. Центр отверстия должен
определяться в соответствии с рис. 1.
2. Вставьте в отверстие трубную
соединительную втулку, защищающую
соединительный трубопровод и
электропроводку от повреждений.
Монтаж сливного шланга
1. Для обеспечения нормального дренирования
сливной шланг должен иметь наклон вниз.
2. Не вывертывайте и не сгибайте сливной
шланг, а также не утапливайте его конец в
воду.
Установка соединительных труб
Подключите соединительные трубы к соответствующим соединительным муфтам внутреннего блока (см. стр. 29
"Установка соединительных труб")
ПРИМЕЧАНИЕ:
• Подключите соединительные трубы сначала к внутреннему блоку, затем к
внешнему блоку.
• Будьте осторожны со сгибанием соединительных труб, Вы можете их
повредить.
• В случае чрезмерного момента затяжки раструбных гаек возможны утечки.
• Предупреждение: Как только внутренний блок соединен трубами с клапанами "А" наружного блока и его со-
ответствующий соединительный кабель (4 х 1.0) связан с клеммами "А" электрической коробки наружного блока,
этот внутренний блок определен как блок A. Другие – B C и D.
