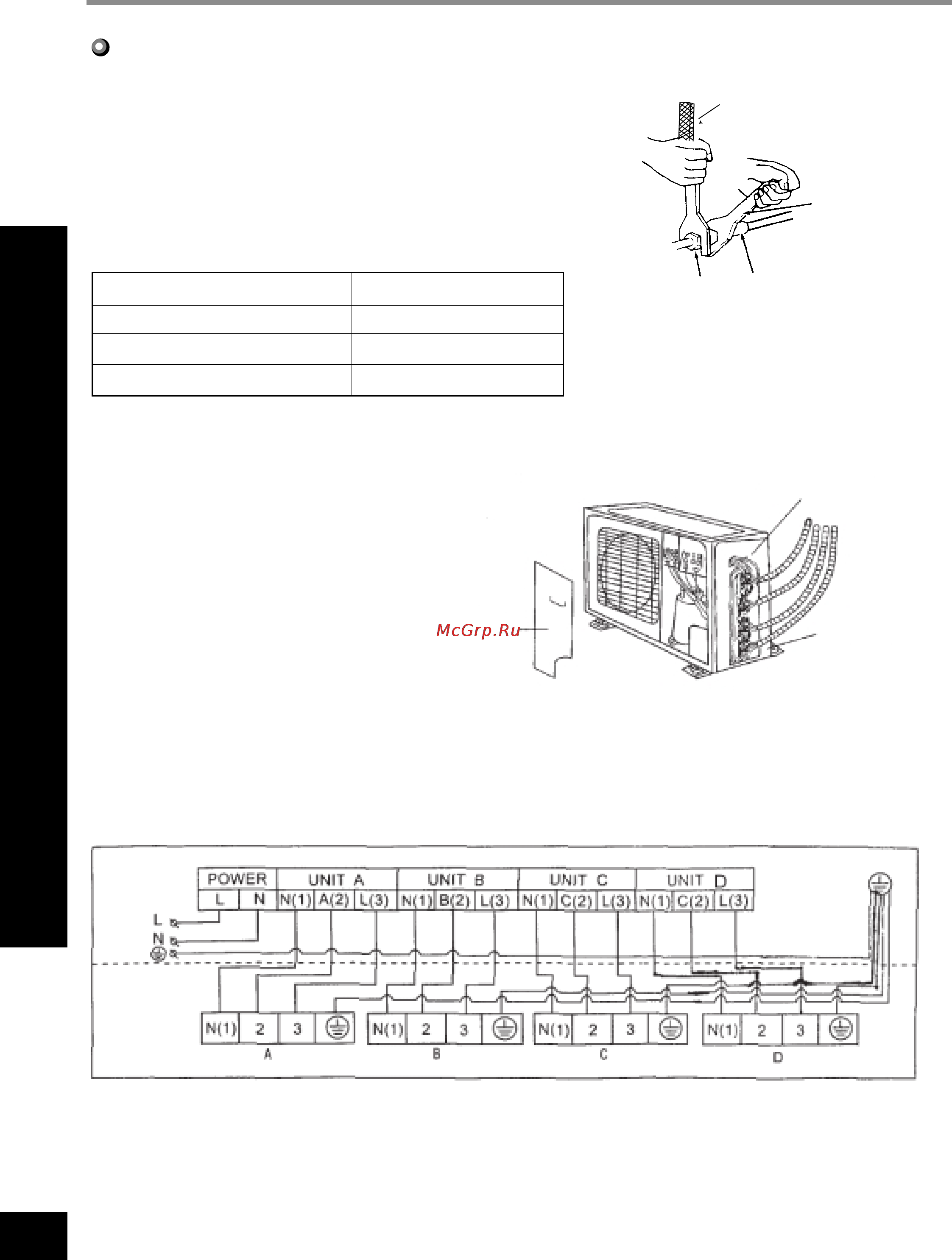

Установка внутреннего блока
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
28
Ключ с регулируемым
крутящим моментом
Гаечный ключ
Муфта
Раструбная
гайка
Рис. 7
∅ 6
∅ 9,5
∅ 12
15~20
31~35
50~55
Установка соединительной трубы
1. Выровняйте центр трубного раструба с соответствующим вентилем.
2. Закрутите раструбную гайку рукой, после чего затяните ее при
помощи гаечного ключа и ключа с регулируемым крутящим моментом.
ПРИМЕЧАНИЕ:
Чрезмерный момент затяжки может
разрушить поверхность гайки.
Таблица момента затяжки
Диаметр шестигранной гайки (мм) Момент затяжки (Nm)
ПРИМЕЧАНИЕ:
Неправильная коммутация является причиной электрических неисправностей.
Не натягивайте провод при фиксации его проводным зажимом.
1. Снимите переднюю панель (рис. 8).
2. Проделайте отверстие для проводов
и установите резиновую втулку.
3. Пропустите все провода через резиновую
втулку.
4. Удалите проводной зажим и с помощью
винтов подсоедините конец кабеля питания
к контактной колодке в соответствии со
СХЕМОЙ СОЕДИНЕНИЙ ("WIRING DIAGRAM")
наружного блока.
5. Убедитесь в надежном подсоединении
проводов.
6. Затяните кабель с помощью хомута и зажима.
7. Необходимо предусмотреть использование
автоматического выключателя.
Передняя
боковая
панель
Рис. 8
Задняя
боковая панель
Кабели управления
Наружный
блок
Внутренний
блок
Электрические соединения
