300 mm
MIN.
RJ12 Cable RJ12 Cable
УРОВЕНЬ ПОТОЛКА
*Крепите регулятор
мощности только
вертикально.
РЕГУЛЯТОР
МОЩНОСТИ
БЛОК КОНТАКТОРА
ОТДЕЛЬНЫЙ
ПУЛЬТ УПРАВЛЕНИЯ
3.2 Регулятор мощности
Регулятор мощности или отдельный
пульт управления не должен
находиться внутри сауны или в местах,
где температура может превышать
+40°С. Он защищен от водяных брызг,
но не должен попадать в прямой
контакт с водой. Смонтируйте
щит регулятора в сухом месте вне
помещения сауны.

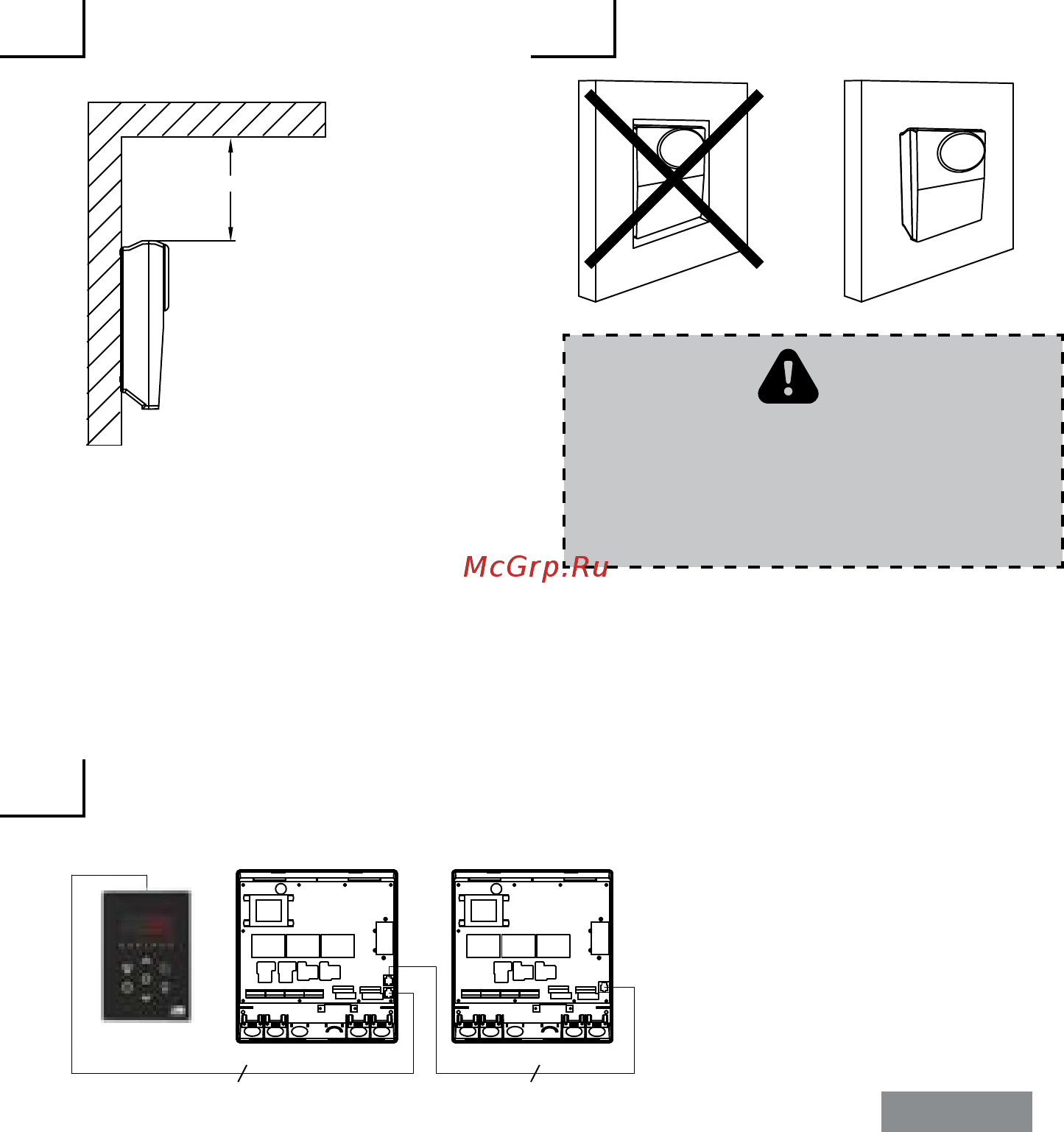

Установите щит регулятора мощности
на стене (только вертикально) на
расстоянии как минимум 30 см от
потолка (как на рис. 2).
Подключение электрической
печи Использование кабеля с
поливинилхлоридной изоляцией в
качестве соединительного строго
запрещено, так как он не предназначен
для высоких температур.
Максимальное расстояние от пола до
верхнего края щитка питания – 500 мм
(как на рис. 1).
3.3 Блок контактора
Если используемый нагреватель
имеет мощность более 15 кВатт, нужен
дополнительный котактор. Блок
контактора соединяется с главным
щитом регулятора мощности кабелем
RJ12 (рис. 4).
Внимание
Не встраивайте блок управления
в стену, т.к. это может привести
к перенагреву блока и вызвать
повреждения!
Рис. 2
Рис. 4
Рис. 3
