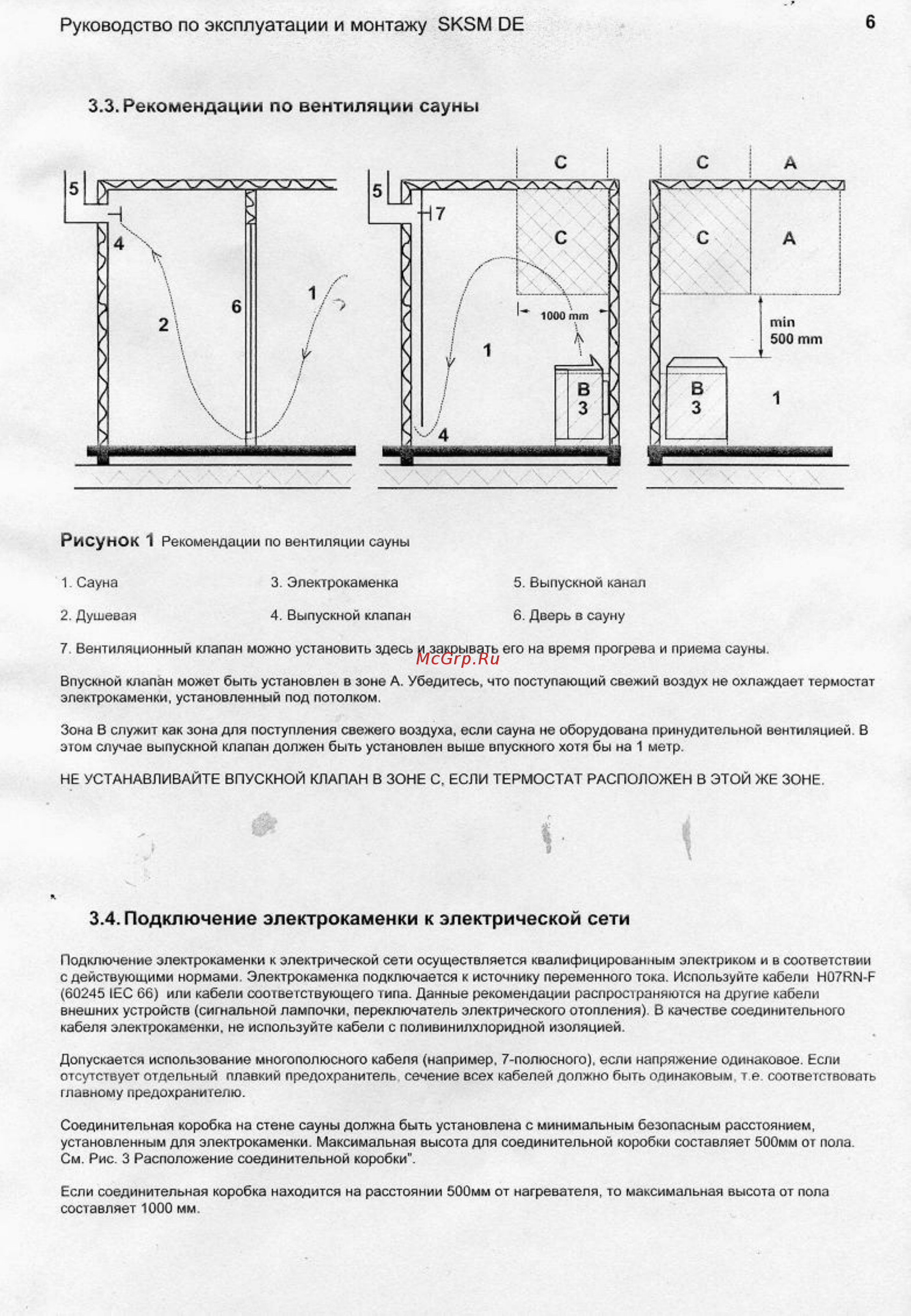

6 Руководство по эксплуатации и монтажу SKSM DE 3 3 Рекомендации по вентиляции сауны Рисунок 1 Рекомендации по вентиляции сауны 1 Сауна 3 Электрокаменка 5 Выпускной канал 2 Душевая 4 Выпускной клапан 6 Дверь в сауну 7 Вентиляционный клапан можно установить здесь и закрывать его на время прогрева и приема сауны Впускной клапан может быть установлен в эоне А Убедитесь что поступающий свежий воздух не охлаждает термостат электрокаменки установленный под потолком Зона В служит как зона для поступления свежего воздуха если сауна не оборудована принудительной вентиляцией В этом случае выпускной клапан должен быть установлен выше впускного хотя бы на 1 метр НЕ УСТАНАВЛИВАЙТЕ ВПУСКНОЙ КЛАПАН В ЗОНЕ С ЕСЛИ ТЕРМОСТАТ РАСПОЛОЖЕН В ЭТОЙ ЖЕ ЗОНЕ V 3 4 Подключение электрокаменки к электрической сети Подключение электрокаменки к электрической сети осуществляется квалифицированным электриком и в соответствии с действующими нормами Электрокаменка подключается к источнику переменного тока Используйте кабели H07RN F 60245 IEC 66 или кабели соо1вегствующего типа Данные рекомендации распространяются на другие кабели внешних устройств сигнальной лампочки переключатель электрического отопления В качестве соединительного кабеля электрокаменки не используйте кабели с поливинилхлоридной изоляцией Допускается использование многополюсного кабеля например 7 полюсного если напряжение одинаковое Если отсутствует отдельный плавкий предохранитель сечение всех кабелей должно быть одинаковым т е соответствовать главному предохранителю Соединительная коробка на стене сауны должна быть установлена с минимальным безопасным расстоянием установленным для электрокаменки Максимальная высота для соединительной коробки составляет 500мм от пола См Рис 3 Расположение соединительной коробки Если соединительная коробка находится на расстоянии 500мм от нагревателя то максимальная высота от пола составляет 1000 мм
