Helo CUP (SISU) 90 DE [7/13] Переключатель электрического отопления

Содержание

• Пульты управления 1
• Руководство по эксплуатации и монтажу sksm de 1
• Электрокаменки 1
• Руководство по эксплуатации и монтажу sksm de 2
• Информация для пользователей 3
• Как быстро начать использовать электрокаменку 3
• Нагрев сауны 3
• Проверить перед тем как включить электрокаменку 3
• Работа средств управления электрокаменки 3
• Рекомендации по вентиляции сауны 3
• Руководство по эксплуатации и монтажу 5к5м ое 3 3
• Сауна 3
• Если электро каменка не нагревается 4
• Камни для электрокаменки 4
• Руководство по эксплуатации и монтажу бкзм ое 4
• Инструкция по установке 5
• Лицо осуществляющее установку должно оставить настоящую инструкцию конечному пользователю 5
• Подготовка к установке электрокаменки 5
• Руководство по эксплуатации и монтажу sksm de 5
• Установка электрокаменки 5
• Подключение электрокаменки к электрической сети 6
• Рекомендации по вентиляции сауны 6
• Рисунок 1 6
• Руководство по эксплуатации и монтажу sksm de 6
• Безопасные расстояния установки электрокаменки 7
• Переключатель электрического отопления 7
• Руководство по эксплуатации и монтажу sksm de 7
• Таблица 1 безопасные расстояния 7
• Таблица 1 кабельное соединение и плавкие предохранители 7
• Помещении сауны 9
• Расположение соединительной коробки для соединительного кабеля в 9
• Рисунок 3 расположение соединительной коробки 9
• Руководство по эксплуатации и монтажу sksm de 9
• Датчик ölet 19 10
• Панель управления 10
• Принципиальная схема когда в качестве панели управления используется ii 10
• Рисунок 4 принципиальная схема 10
• Руководство по эксплуатации и монтажу sksm de 10
• Фиолетовый violett 10
• T t î t t 11
• Û0b 415b 3n 11
• Рисунок 5 схема переключения 230в 240в 1n 2 230в 3 11
• Руководство по эксплуатации и монтажу sksm de 11
• Запасные части к электрокаменке sksm de 12
• Руководство по эксплуатации и монтажу 12
• Нин 13
• Руководство по эксплуатации и монтажу sksm de 13

Похожие устройства

• Arte Lamp Tubo A9267PL-1WH Инструкция по монтажу
• Arte Lamp Taurus A6663PL-1BK Инструкция по монтажу
• Arte Lamp Taurus A6663PL-1WH Инструкция по монтажу
• Acme CA-1612 Руководство пользователя
• AKG WMS 40 single/dual Руководство пользователя
• Arte Lamp Soffitto A1720PL-1BK Инструкция по монтажу
• Arte Lamp Soffitto A1710PL-1WH Инструкция по монтажу
• AKG HEARO 787 SURROUND Руководство пользователя
• AKG WMS 400 Руководство пользователя
• AKG WMS 4000-SR Руководство пользователя
• Alesis Andromeda A6 Руководство пользователя
• Arte Lamp Soffitto A1730PL-1WH Инструкция по монтажу
• Alesis ADAT HD24 Руководство пользователя
• Arte Lamp Soffitto A1730PL-1BK Инструкция по монтажу
• Alesis DEQ830 Руководство пользователя
• Alesis DM5Pro Kit Руководство пользователя
• Alesis EC-2 Руководство пользователя
• Arte Lamp Soffitto A1720PL-1WH Инструкция по монтажу
• Arte Lamp Soffitto A1710PL-1BK Инструкция по монтажу
• Arte Lamp Attento A5750PL-1BK Инструкция по монтажу

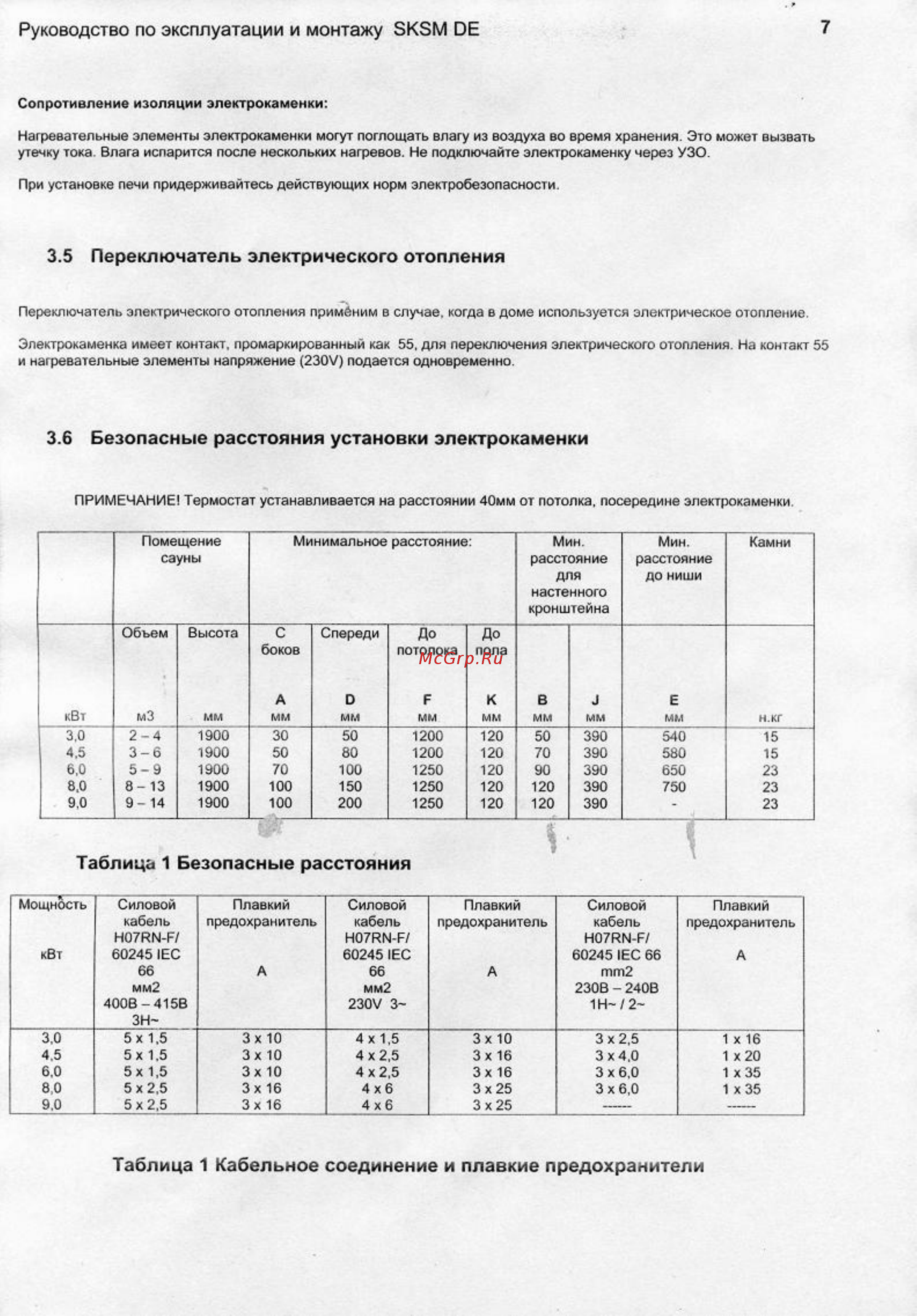

7 Руководство по эксплуатации и монтажу SKSM DE Сопротивление изоляции электрокаменки Нагревательные элементы электрокаменки могут поглощать влагу из воздуха во время хранения Это может вызвать утечку тока Влага испарится после нескольких нагревов Не подключайте электрокаменку через УЗО При установке печи придерживайтесь действующих норм электробеэопасности 3 5 Переключатель электрического отопления Переключатель электрического отопления применим в случае когда в доме используется электрическое отопление Электрокаменка имеет контакт промаркированный как 55 для переключения электрического отопления На контакт 55 и нагревательные элементы напряжение 2307 подается одновременно 3 6 Безопасные расстояния установки электрокаменки ПРИМЕЧАНИЕ Термостат устанавливается на расстоянии 40мм от потолка посередине электрокаменки Помещение сауны кВт 3 0 4 5 6 0 8 0 9 0 Обьем Высота м3 2 4 3 6 5 9 8 13 9 14 мм 1900 1900 1900 1900 1900 Минимальное расстояние Мин расстояние для настенного кронштейна С боков Спереди До потолока До пола А мм D мм 50 80 100 150 200 F мм 1200 1200 1250 1250 1250 К мм 120 120 120 120 120 30 50 70 100 100 В мм 50 70 90 120 120 Мин расстояние до ниши J мм 390 390 390 390 390 Камни Е мм 540 580 650 750 н кг 15 15 23 23 23 Таблица 1 Безопасные расстояния Мощность кВт 3 0 4 5 6 0 80 9 0 Силовой кабель Н07КИ Е 60245 1ЕС 66 мм2 400В 415В зн 5х 1 5 5х 1 5 5 х 1 5 5x2 5 5x2 5 Плавкий предохранитель А 3x10 Зх 10 Зх 10 Зх 16 Зх 16 Силовой кабель Н07РМ Р 60245 1ЕС 66 мм2 2307 3 Плавкий предохранитель 4 х 1 5 4x2 5 4 х2 5 4x6 4x6 Зх 10 Зх 16 Зх 16 3x25 3x25 А Силовой кабель H07RN F 60245 IEC 66 mm2 230В 240В 1Н 2 Плавкий предохранитель 3x2 5 3 х4 0 3x6 0 3x6 0 1 х 16 1 х 20 1 х35 1 х35 Таблица 1 Кабельное соединение и плавкие предохранители А
