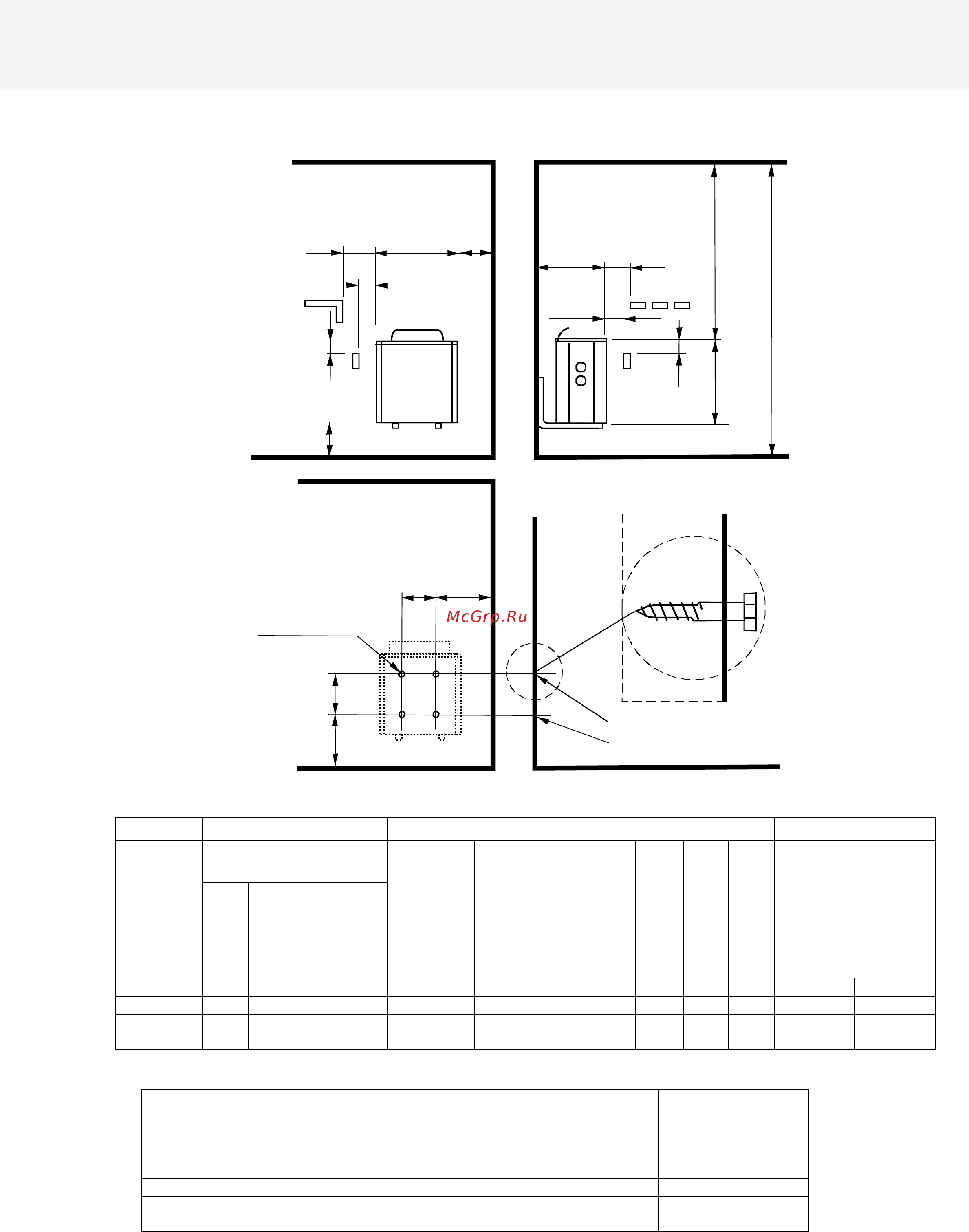

2.9.2 Минимальные размеры для установки печи
Рисунок 3 Безопасные расстояния
Таблица. 1 Безопасные расстояния
Мощность
кВт
Соединительный кабель
для электрокаменки H07RN –F/ 60245 IEC 66
mm²
400V - 415V 3N~
Предохра-нитель
A
4,5 5 x 1,5 3 x 10
6,0 5 x 1,5 3 x 10
8,0 5 x 2,5 3 x 16
9,0 5 x 2,5 3 x 16
Таблица. 2 Соединительные кабели и предохранитель
Мощность Помещение для сауны Минимальные расстояния для элетрокаменок Масса камней
кВт
Объем
Мин.
высота
От
бок.поверх
до стены
A
мм
От перед.
поверх.
до полков
D
мм
До
потолка
мм
До
пола
K
мм
B
мм
J
мм
мин. makc.
прибл. кг прибл. кг
мин.
m³
makc.
m³
мин.
мм
4,5 3 6 1900 40 80 1100 120 135 245 20 28
6,0 5 9 1900 45 100 1100 120 140 245 20 35
8,0 8 12 1900 75 130 1100 150 170 275 20 35
9,0 9 13 1900 80 150 1100 150 175 275 20 35
J 150
280 B
Руководство по эксплуатации Havanna STS
9
Сверлить Ø 3,5 мм
Винты 6 x 40 (2 шт.)
Винты 6 x 16 (2 шт.)
(mm)
min
30
min
20
min
20
K
A 475 A
min
30
505 min 1100
min 1900
300 D
(mm)
(
мм
)
(
мм
)
Мин. расстояние до.
Монтажный кронштейн (мм)
Содержание
- Руководство по эксплуатации havanna sts 1
- Электрокаменка для сауны 400v 415v 3n 1
- Руководство по эксплуатации havanna sts 2
- Информация для пользователя 3
- Краткая инструкция по эксплуатации электрокаменки для сауны 3
- Перед принятием сауны необходимо проверить 3
- Помещение для сауны 3
- Руководство по эксплуатации havanna sts 3
- Система управления электрокаменкой 3
- Нагрев сауны 4
- Рекомендации по вентиляции сауны 4
- Руководство по эксплуатации havanna sts 4
- Камни для сауны 5
- Руководство по эксплуатации havanna sts 5
- Направляющая для пара 2 вкл выкл таймера 3 термостат 4 возвратная кнопка ограничителя температуры 5 кожух 6 настенное крепление 7 винты крышки кожуха 8 соединительный кабель 9 соединительная коробка 6
- Переключатель таймера 6
- Руководство по эксплуатации havanna sts 6
- Система управления электрокаменкой 6
- Термостат 6
- Электропечь 6
- Выключатель электрического отопления 7
- Если электрокаменка не работает 7
- Монтаж 7
- Подготовка к монтажу 7
- Руководство по эксплуатации havanna sts 7
- Руководство по эксплуатации havanna sts 8
- Установка печи в сауне 8
- A 475 a 9
- Min 1100 9
- Min 1900 9
- Min 20 min 20 9
- Min 30 9
- Минимальные размеры для установки печи 9
- Мм мм 9
- Руководство по эксплуатации havanna sts 9
- Переключатель электрического отопления 10
- Печь 10
- Расположение распределительной коробки для соединительных кабелей в помещении сауны 10
- Руководство по эксплуатации havanna sts 10
- 2 3 1 2 3 1 2 3 1 2 3 11
- 5 6 0 8 0 9 0 11
- N 55 n 11
- Sepc 93 sepc 94 sepc 95 sepc 96 1500w 2000w 2670w 3000w 11
- Монтажная схема 11
- Руководство по эксплуатации havanna sts 11
- Запасные части к электрокаменке havanna 12
- Руководство по эксплуатации havanna sts 12
- Руководство по эксплуатации havanna sts 13
