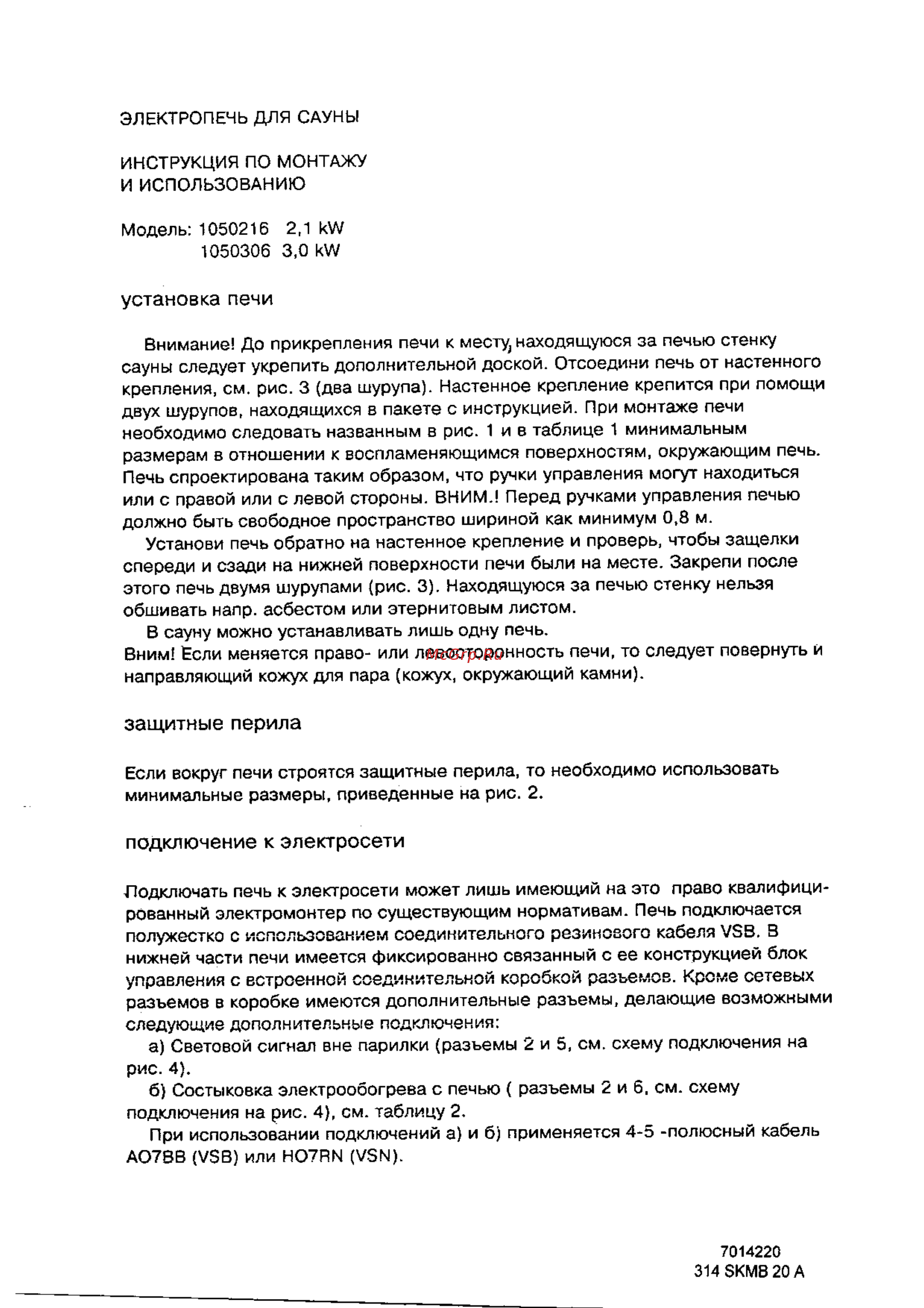

ЭЛЕКТРОПЕЧЬ ДЛЯ САУНЫ ИНСТРУКЦИЯ ПО МОНТАЖУ И ИСПОЛЬЗОВАНИЮ Модель 1050216 2 1 kW 1050306 3 0 kW установка печи Внимание До прикрепления печи к месту находящуюся за печью стенку сауны следует укрепить дополнительной доской Отсоедини лечь от настенного крепления см рис 3 два шурупа Настенное крепление крепится при помощи двух шурупов находящихся в пакете с инструкцией При монтаже печи необходимо следовать названным в рис 1 и в таблице 1 минимальным размерам в отношении к воспламеняющимся поверхностям окружающим печь Печь спроектирована таким образом что ручки управления могут находиться или с правой или с левой стороны ВНИМ Перед ручками управления печью должно быть свободное пространство шириной как минимум 0 8 м Установи печь обратно на настенное крепление и проверь чтобы защелки спереди и сзади на нижней поверхности печи были на месте Закрепи после этого печь двумя шурупами рис 3 Находящуюся за печью стенку нельзя обшивать напр асбестом или этернитовым листом В сауну можно устанавливать лишь одну печь Вним Если меняется право или левосторонность печи то следует повернуть и направляющий кожух для пара кожух окружающий камни защитные перила Если вокруг печи строятся защитные перила то необходимо использовать минимальные размеры приведенные на рис 2 подключение к электросети Подключать печь к электросети может лишь имеющий на это право квалифици рованный электромонтер по существующим нормативам Печь подключается полужестко с использованием соединительного резинового кабеля УЭВ В нижней части печи имеется фиксированно связанный с ее конструкцией блок управления с встроенной соединительной коробкой разъемов Кроме сетевых разъемов в коробке имеются дополнительные разъемы делающие возможными следующие дополнительные подключения а Световой сигнал вне парилки разъемы 2 и 5 см схему подключения на рис 4 б Состыковка электрообогрева с печью разъемы 2 и 6 см схему подключения на рис 4 см таблицу 2 При использовании подключений а и б применяется 4 5 полюсный кабель АО7ВВ УЗВ или НО7РШ УЗЫ 7014220 314 8КМВ 20 А
