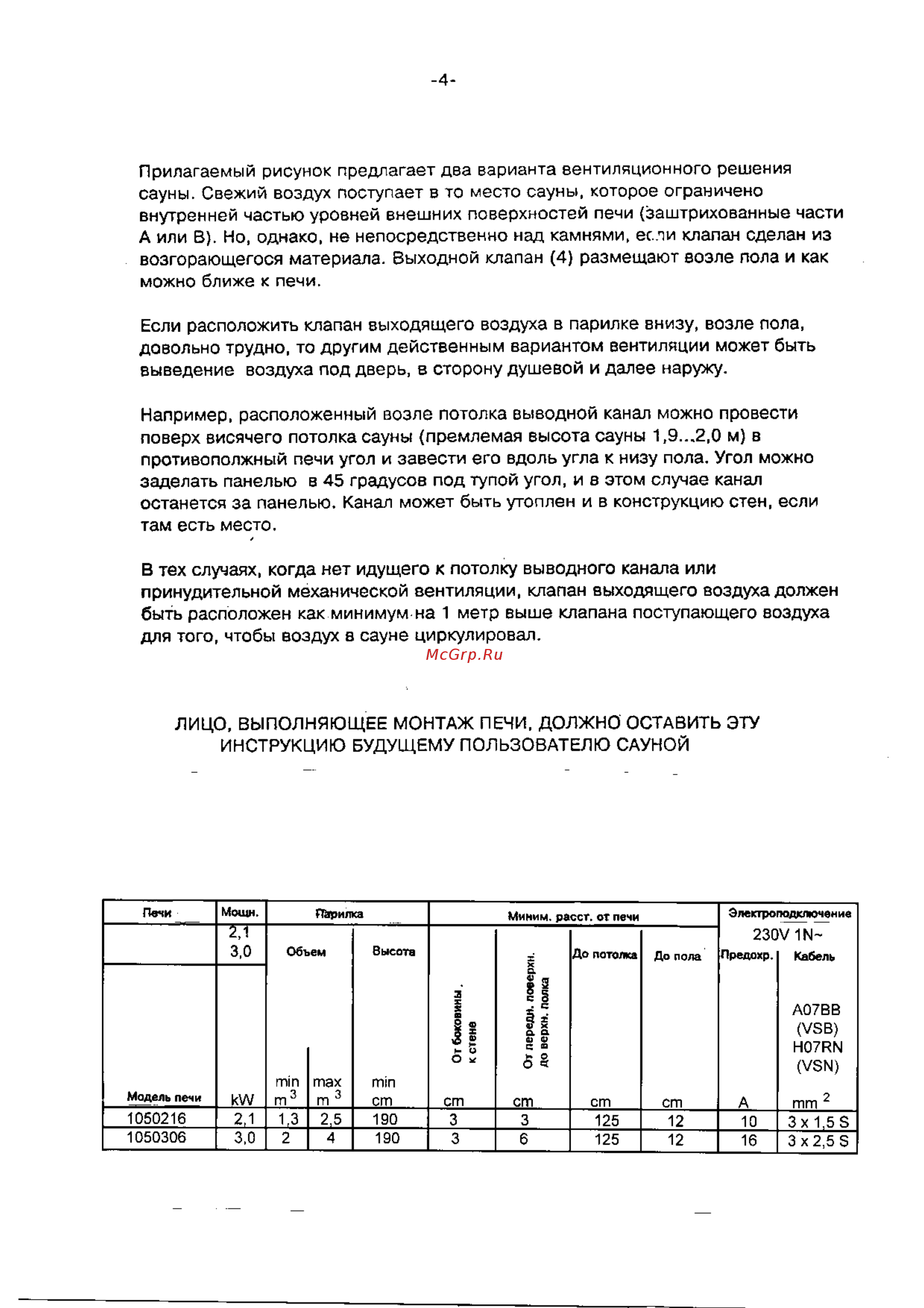

4 Прилагаемый рисунок предлагает два варианта вентиляционного решения сауны Свежий воздух поступает в то место сауны которое ограничено внутренней частью уровней внешних поверхностей печи заштрихованные части А или В Но однако не непосредственно над камнями если клапан сделан из возгорающегося материала Выходной клапан 4 размещают возле пола и как можно ближе к печи Если расположить клапан выходящего воздуха в парилке внизу возле пола довольно трудно то другим действенным вариантом вентиляции может быть выведение воздуха под дверь в сторону душевой и далее наружу Например расположенный возле потолка выводной канал можно провести поверх висячего потолка сауны премлемая высота сауны 1 9 2 0 м в противополжный печи угол и завести его вдоль угла к низу пола Угол можно заделать панелью в 45 градусов под тупой угол и в этом случае канал останется за панелью Канал может быть утоплен и в конструкцию стен если там есть место В тех случаях когда нет идущего к потолку выводного канала или принудительной механической вентиляции клапан выходящего воздуха должен быть расположен как минимум на 1 метр выше клапана поступающего воздуха для того чтобы воздух в сауне циркулировал ЛИЦО ВЫПОЛНЯЮЩЕЕ МОНТАЖ ПЕЧИ ДОЛЖНО ОСТАВИТЬ ЭТУ ИНСТРУКЦИЮ БУДУЩЕМУ ПОЛЬЗОВАТЕЛЮ САУНОЙ Печи Мощи Парилка Электро подключение Миним pacer от печи 2 1 230V1NВысота До потолка 1050216 1050306 kW 2 1 3 0 max min m3 m3 cm о 3 Модель печи min 2 5 4 190 3 190 3 1 3 2 о 3 От лередн поеерхн до верхи полка Объем От боковины к стене 3 0 До пола Предохр Кабель А07ВВ VSB H07RN VSN 2 ст ст А 3 125 12 10 3x1 5S 6 125 12 16 3x2 5S тт
