2.13 Монтажная схема
1 2 3
1
2
3
SEPC 93 SEPC 94 SEPC 95 SEPC 96
1500W 2000W 2670W 3000W
1,2,3
1,2,3
1,2,3
1,2,3
4,5
6,0
8,0
9,0
a1
a1
a1
b0
b0
b0
a
b
a
a
b
b
N N 55
M
11 21 31
12 22 32
354 SKSO 4 D
4 5 6
K1
1
23
6
45
230 V 3~
L1
L2 L3
N
1
23
6
45
N
L2
1
23
6
45
400V - 415V 3N~
L1 L2 L3
230V - 240V 1N~/2~
1.
2.
3.

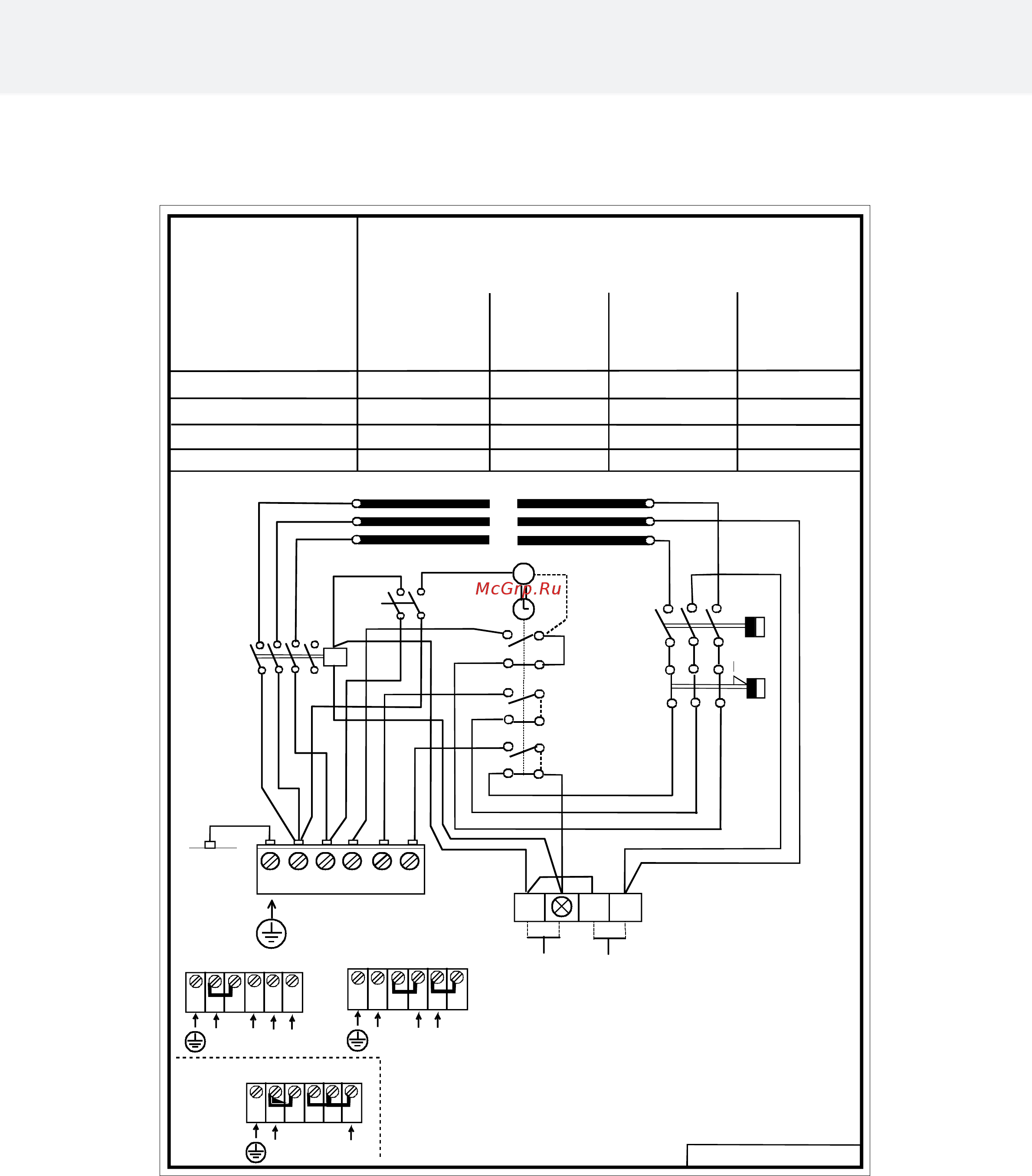

Рисунок 4 Монтажная схема для электрокаменки
Руководство по эксплуатации Softhot
12
Входная мощность
кВт
Нагревательный элемент,
230 В
1. Syöttö / Nätet / Stromnetz / Входная мощность.
2. Merkkilamppu / Signallampa / Сигнальная лампочка /
Kontrolleuchte / Märklamp
3. Sähkölämmityksen vuorottelu/
El.förregling av annan el. förbrukare/
Signal kontakt / Контакт сигнала
макс.
8 кВт
