2.9.1 Установка печи в сауне
1. Настенный штатив прикрепляется к стене согласно
расчетному заданию. Расчетные значения указаны на
следующей странице.
2. Прикрепление печи к настенному
штативу.
3. Печь поднимается на штатив таким образом, что
рычаги останутся на свободной боковине. Рычаги
должны быть видны, чтобы обеспечить их легкое
применение. Если необходимо изменить сторону
обслуживания, то придется повернуть регулятор
направления пара (рама отсека для камней).
Регулятор направления пара прикреплен двумя
винтами внутри отсека камней, см. рисунок.
Отбортовка регулятора направления пара (т.е.
высшая сторона) всегда установить ближе к стене.
После установки затянуть винты и проверить
поднимая печь, что она зафиксирована
на своем месте.

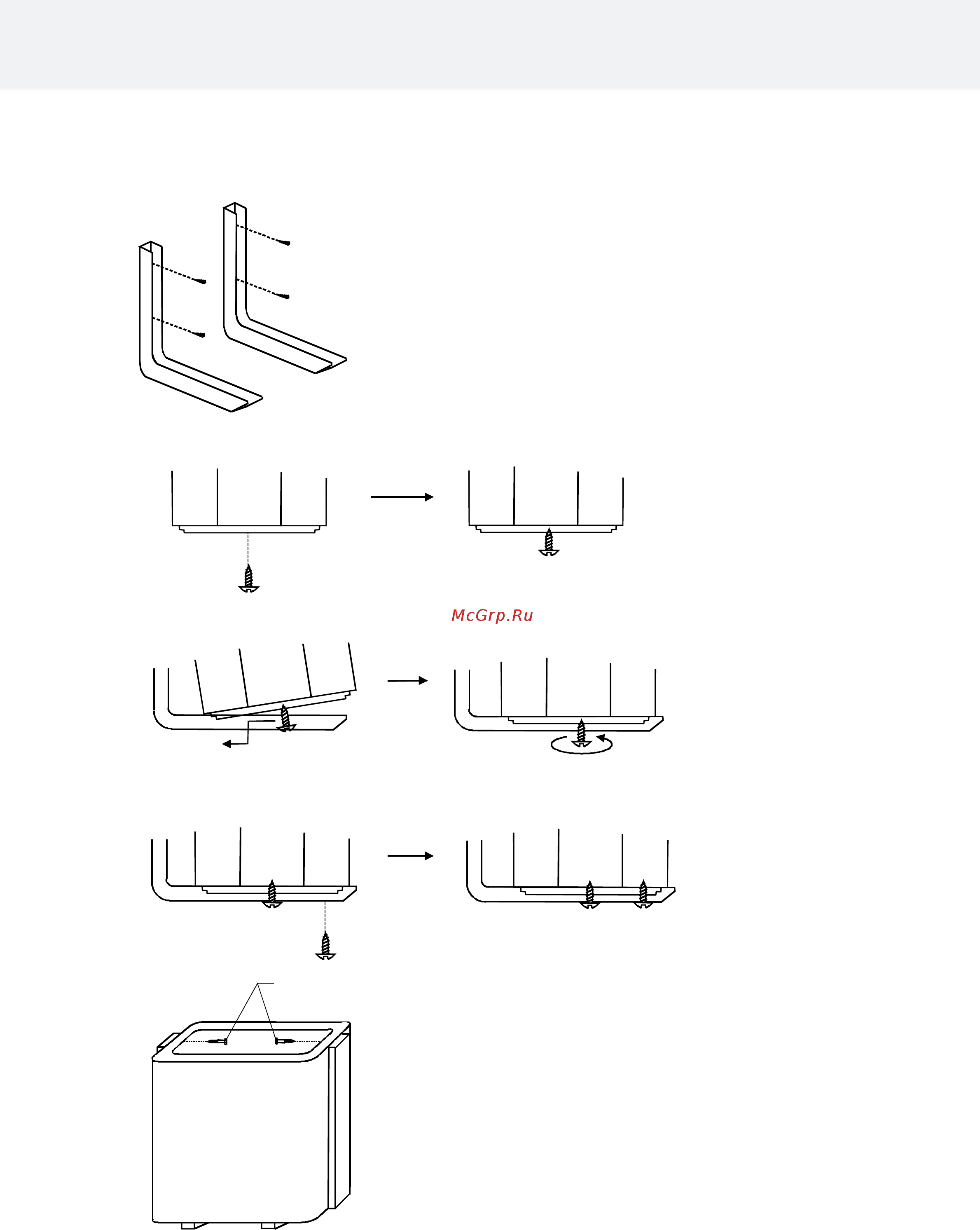

Рисунок 2 Установка печи в сауне
Руководство по эксплуатации Softhot
8
Винты для
прикрепления
