2.11 Тумблер электронагрева
Тумблер электронагрева используется в домах с электрической системой отопления.
Электрокаменка имеет подключения для контроля тумблером электронагрева (помечен N-55).
Соединители N-55 и нагревательные элементы работают одновременно (230В). Термостат
электрокаменки также контролирует тумблер электронагрева. Другими словами, домашнее отопление
включается, когда термостат сауны перестает подавать питание на электрокаменку.

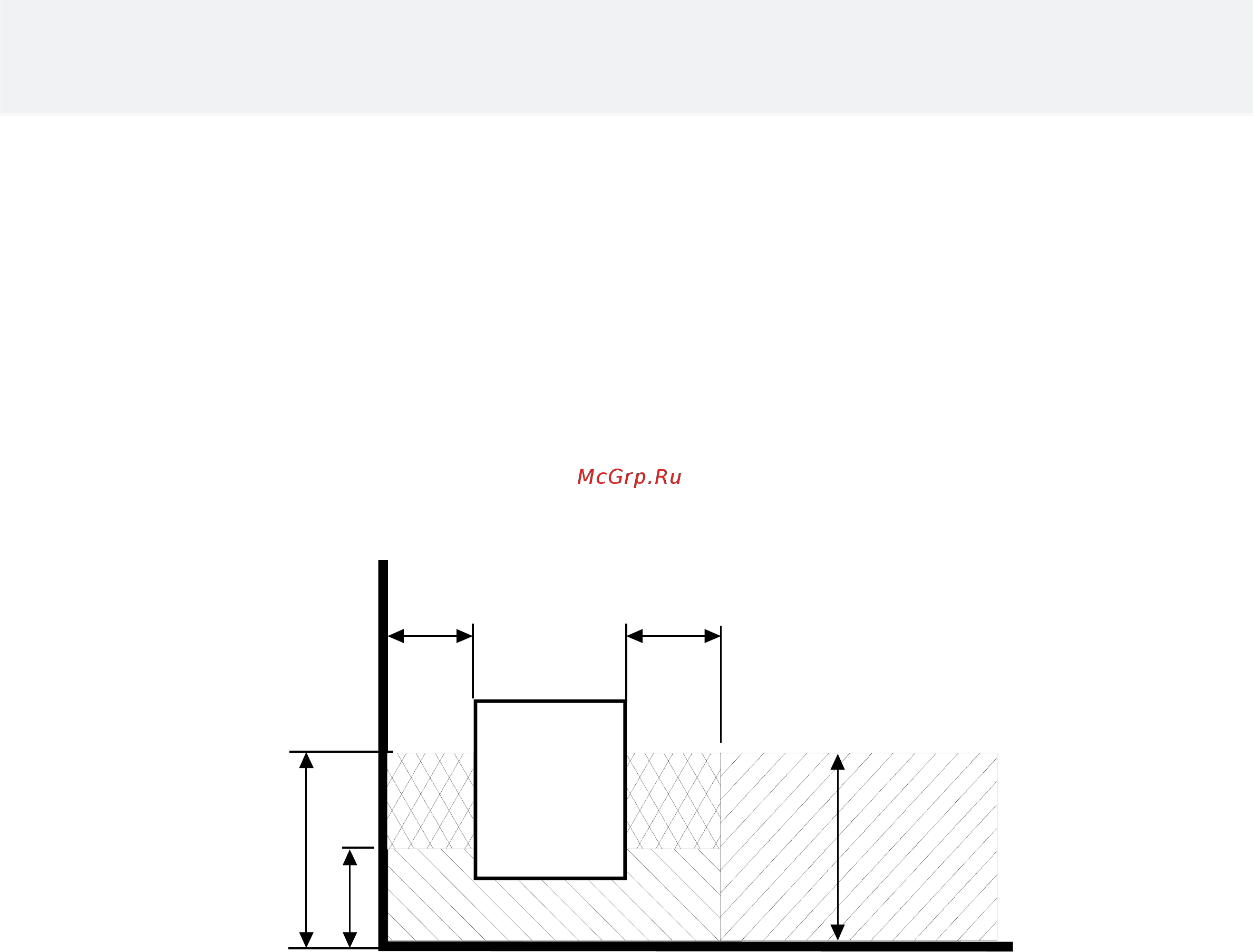

Рис. 3 Расположение соединительной коробки для соединительного кабеля в помещении сауны
2.12 Расположение соединительной коробки
A = Установленные минимальные безопасные расстояния
1. Рекомендуемое расположение соединительной коробки
2. Рекомендуется устанавливать в этом месте силуминовую коробку.
3. Эту область необходимо избегать. Всегда используйте силуминовую коробку.
В других местах используйте теплостойкую коробку (T 125 °C) и теплостойкие кабели (T 170 °C). Около
соединительной коробки не должно быть каких-либо заграждений. Если соединительная коробка
устанавливается в зонах 2 или 3, обратитесь к инструкции и правилам местного поставщика
электроэнергии.
Руководство по Vienna STS
10
200 mm
A A
3.
2.
1.
500 mm
500 mm
Печь
