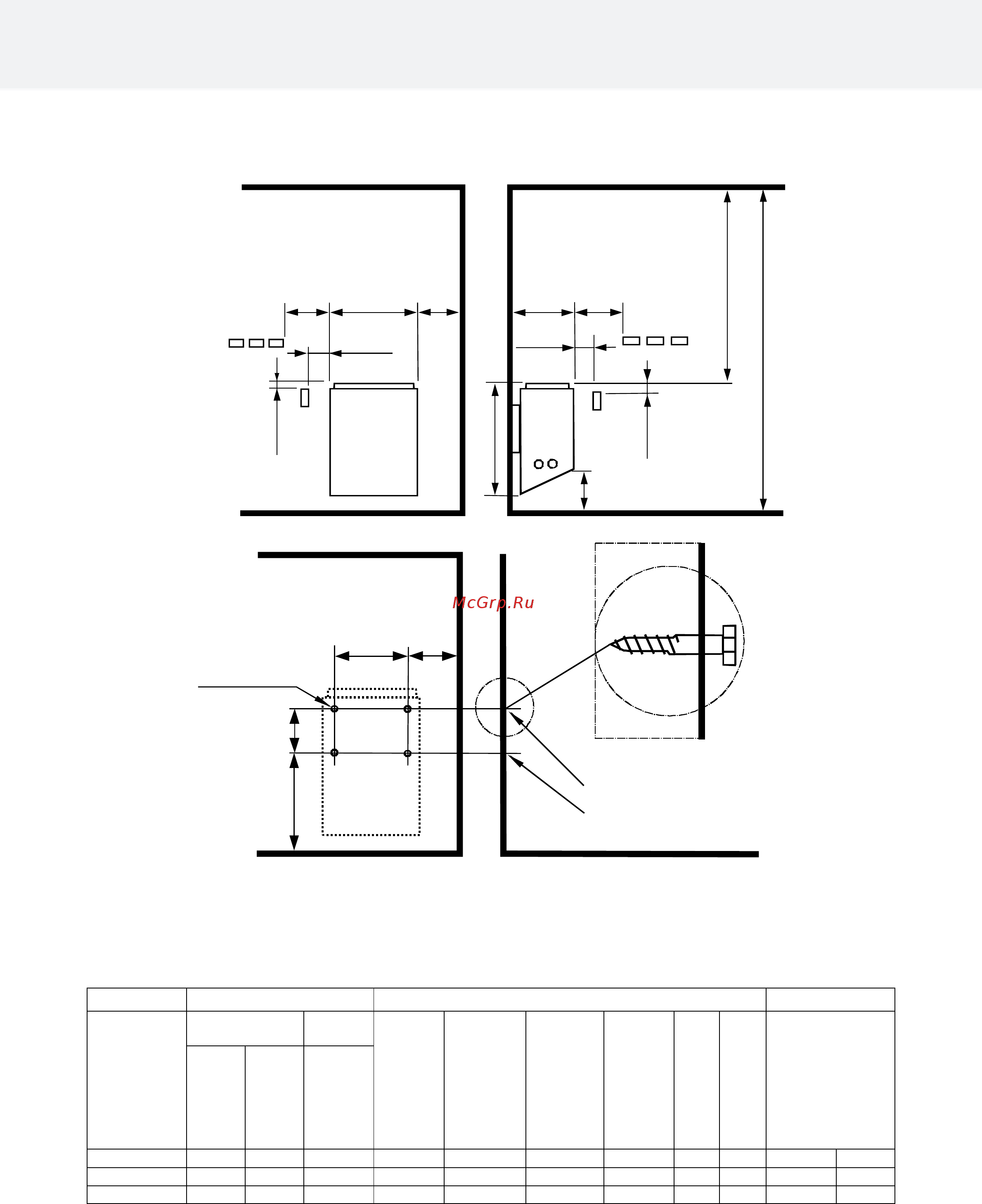

2.9.1 Безопасные расстояния установки электрокаменки
Рис. 2 Безопасные расстояния
Таблица 1 Безопасные расстояния
Мощность Помещение сауны Минимальное расстояние: Камни
кВт
Объем Высота
С боков
A
мм
Спереди
D
мм
До
потолокa
F
мм
До пола
K
мм
B
мм
J
мм
мин. Макс.
н.кг н.кг
мин.
m³
Макс.
m³
мин. мм
4,5 3 6 1900 40 60 1200 110 108 390 12 12
6,0 5 9 1900 60 80 1200 110 128 390 12 20
8,0 8 12 1900 80 100 1200 110 148 390 20 20
Руководство по Vienna STS
8
Минимальные расстояния до
монтажного крепления (мм)
Решетка Ø 3,5 мм
Винты 6 x 40 (2 шт.)
Винты 6 x 16 (2 шт.)
274 B
J 150
(мм)
(мм)
A 410 A 280 D
мин 30 мин 30
мин
20
F
мин
1900
мин
20
K
615
