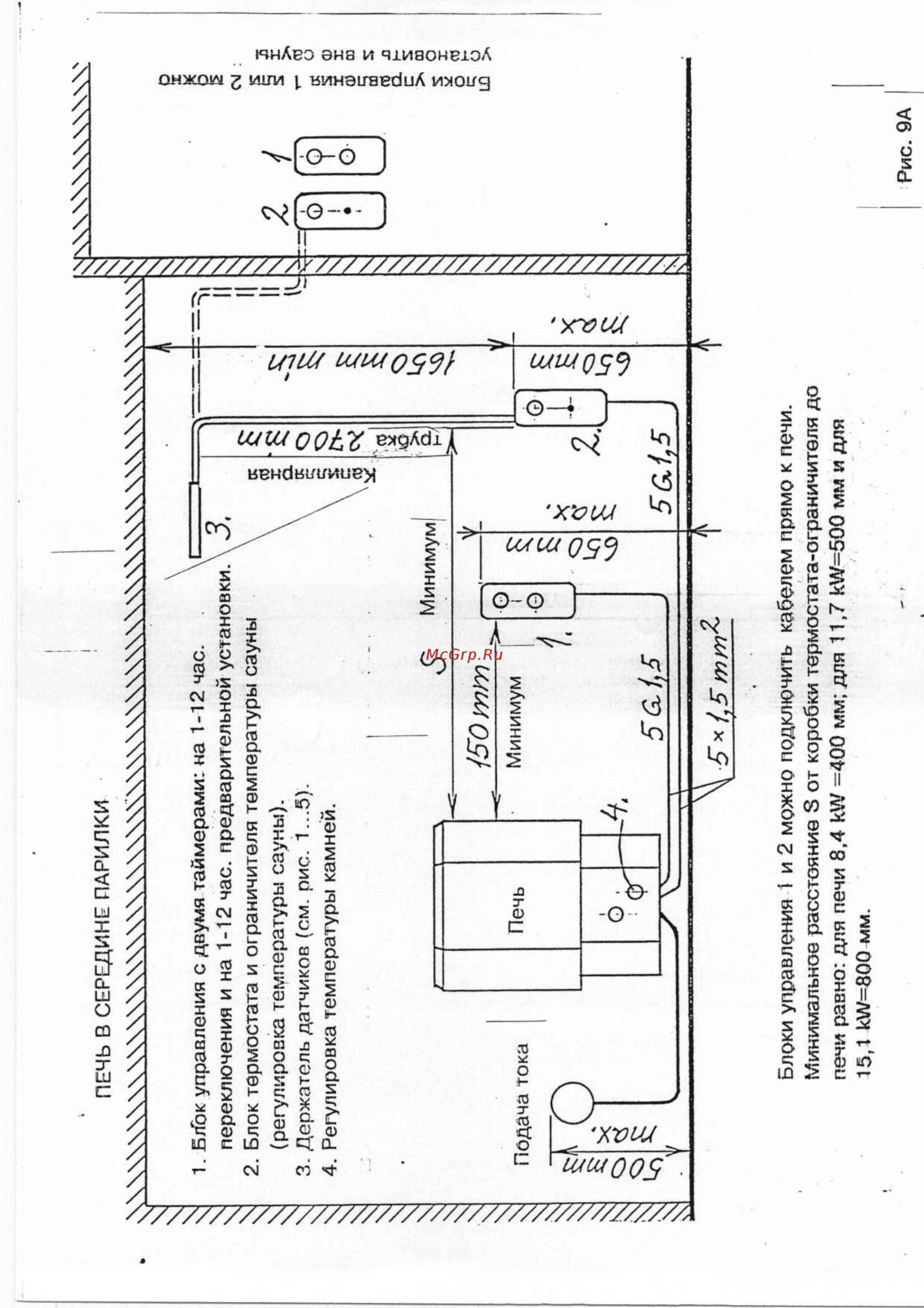

1 Блок управления с двумя таймерами на 1 12 час переключения и на 1 12 час предварительной установки 2 Блок термостата и ограничителя температуры сауны регулировка температуры сауны 3 Держатель датчиков см рис 1 5 4 Регулировка температуры камней Блоки управления 1 или 2 можно установить и вне сауны ПЕЧЬ В СЕРЕДИНЕ ПАРИЛКИ к л X а СК с О с 05 2 ЛО Минимум 50222222 Подача тока Печь Минимум оI о I о 5 1 5 Блоки управления 1 и 2 можно подключить кабелем прямо к печи Минимальное расстояние 3 от коробки термостата ограничителя до печи равно для печи 8 4 kW 400 мм для 11 7 кШ 500 мм и для 15 1 kW 800 мм Рис 9А
