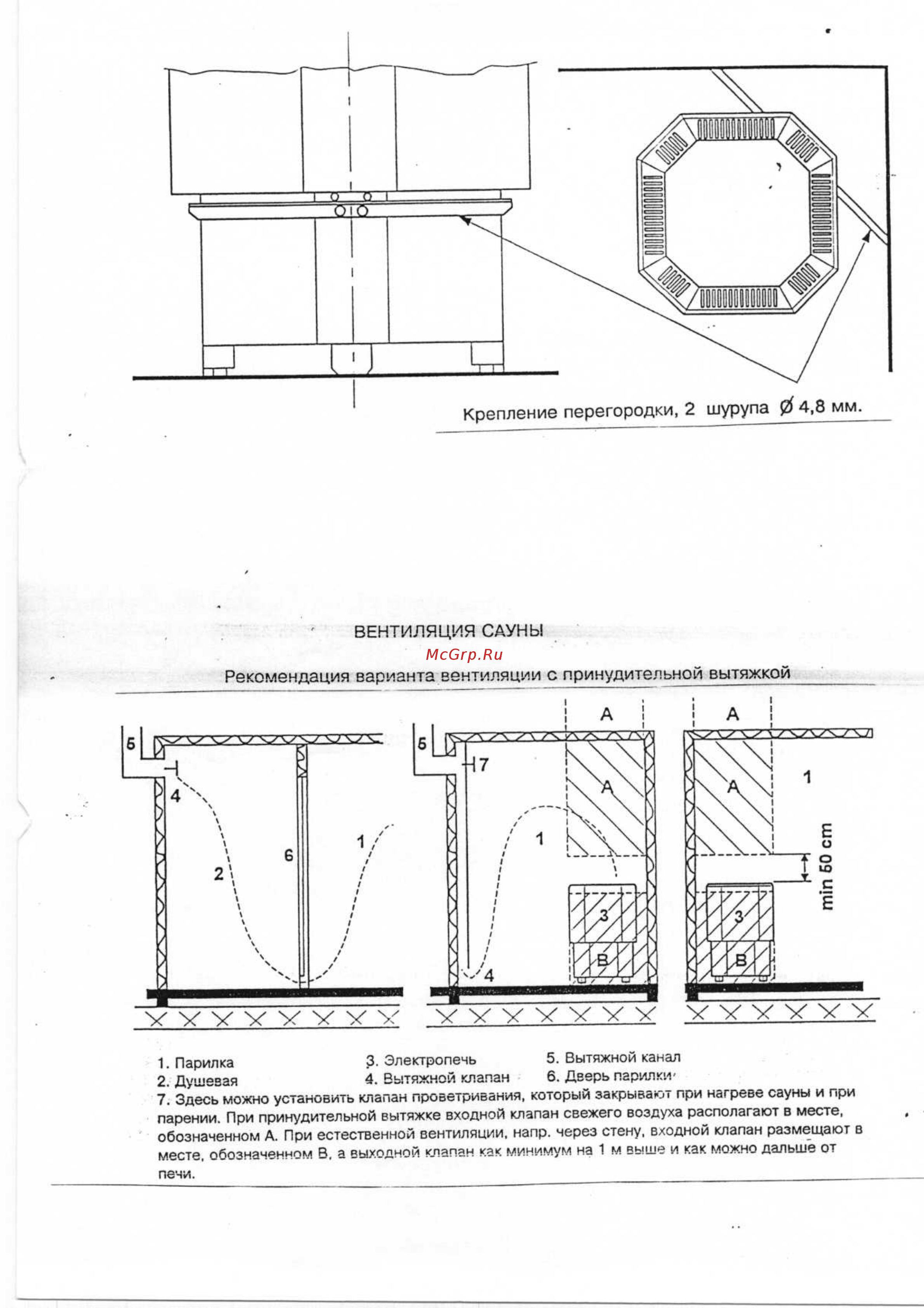

Крепление перегородки 2 шурупа 0 4 8 мм ВЕНТИЛЯЦИЯ САУНЫ Рекомендация варианта вентиляции с принудительной вытяжкой 1 Парилка 3 Электропечь 5 Вытяжной канал 2 Душевая 4 Вытяжной клапан 6 Деерь парилки 7 Здесь можно установить клапан проветривания который закрывают при нагреве сауны и при парении При принудительной вытяжке входной клапан свежего воздуха располагают в месте обозначенном А При естественной вентиляции напр через стену входной клапан размещают в месте обозначенном В а выходной клапан как минимум на 1 м выше и как можно дальше от печи
