Инструкция по эксплуатации и монтажу ROCHER DET
10
2.13. Установка соединительной коробки для питающих кабелей
внутри сауны
200 mm
A A
500 mm
3.
2.
500 mm
1
3.
2.

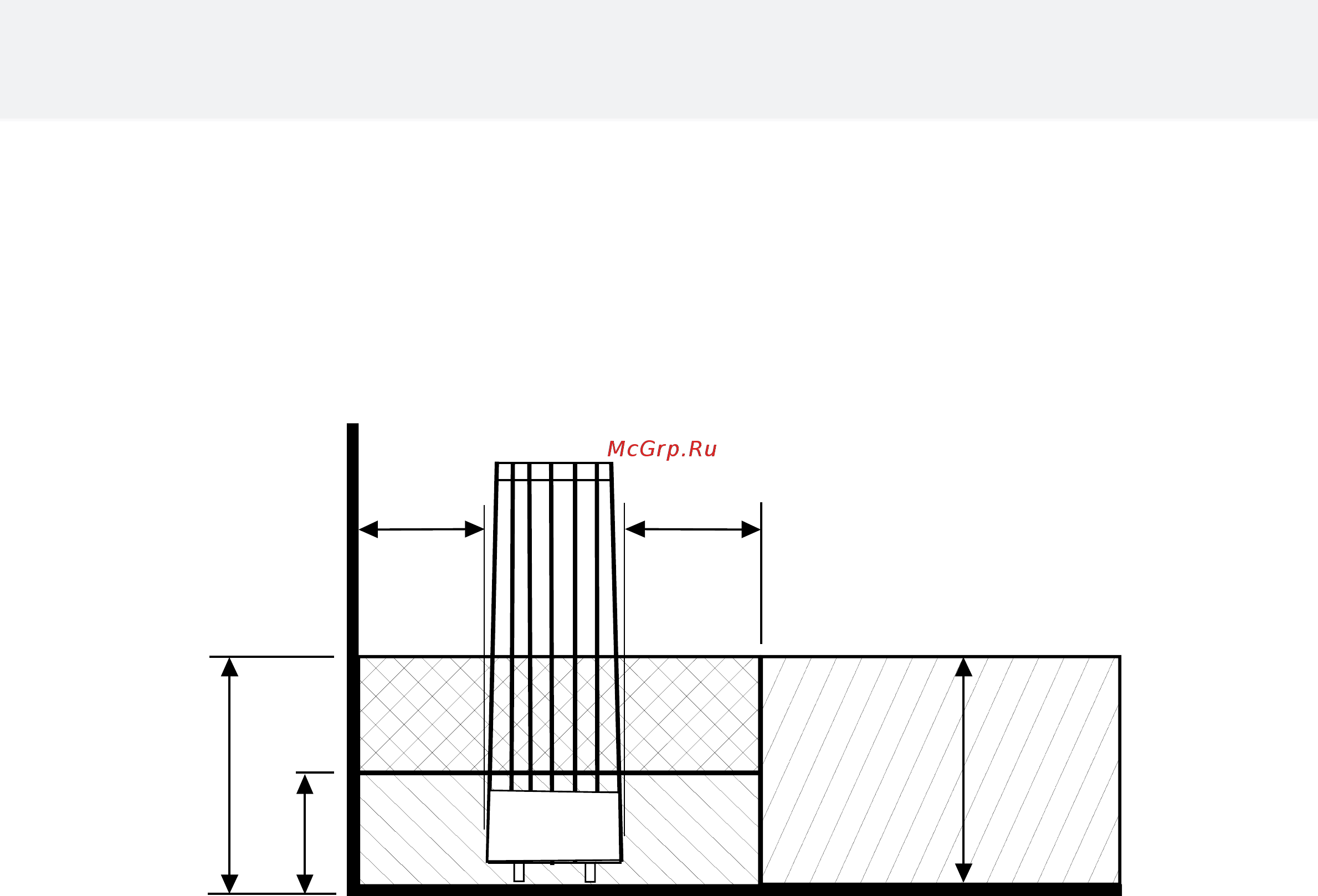

Рис 4 Установка соединительной коробки
100 mm = Минимальное безопасное расстояние
1. Рекомендуемое расположение соединительной коробки.
2. Силуминовая коробка рекомендуется для этой зоны.
3. Следует избегать расположения в этой зоне. Всегда используйте силуминовые коробки.
Во всех остальных зонах используйте термостойкие коробки (T 125 °C) и термостойкие кабели (T 170 °C). Необходимо
обеспечить доступ к соединительной коробке. При установке соединительной коробки в зонах 2 или 3 придерживайтесь
рекомендаций местного поставщика электроэнергии
