Инструкция по эксплуатации и монтажу ROCHER DET
8

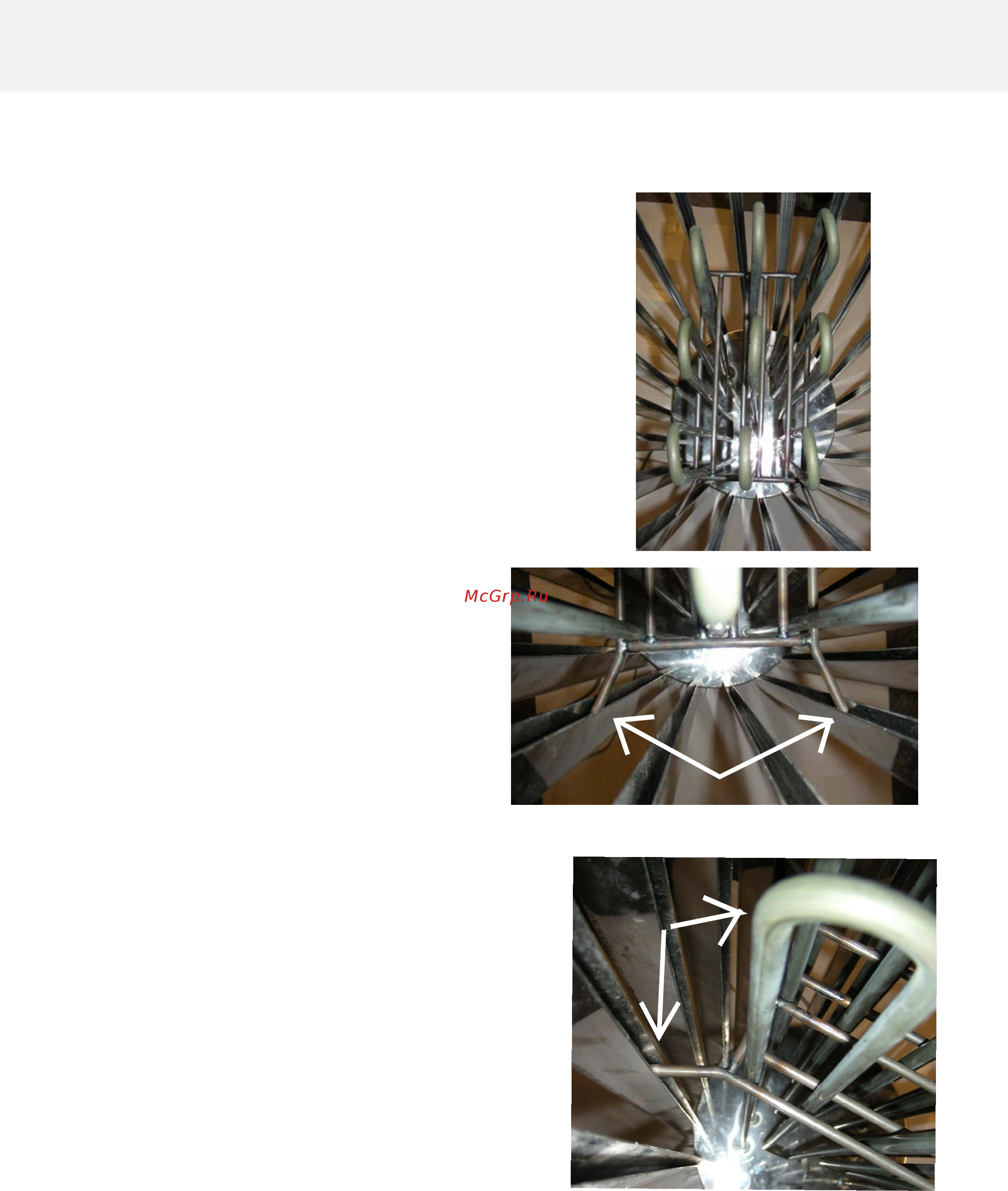

2.10. Монтаж опоры для нагревательных элементов
Необходимо постоянно использовать опоры для нагревательного
элемента — это позволит предотвратить искривление нагревательных
элементов по направлению друг к другу или в противоположных
направлениях.
Установить опору между нагревательных элементов:
Заполнить камнями предусмотренное пространство до половины.
Установить опору таким образом, чтобы нагревательные элементы
вошли в отверстия. Наклонить опору и вставить стержни на каждом
углу опоры в канавки в вертикальных прутьях электрокаменки, по
одному за один раз. Опору для нагревательных элементов
установить по уровню.
Вставить стержни с одной стороны опоры
в канавки в вертикальных прутьях электрокаменки
Вставить стержни с другой стороны опоры
в канавки в вертикальных прутьях электрокаменки
После этого уложить камни до верхней кромки,
чтобы они закрывали нагревательные элементы
Рис 3
