DBX 120A [12/17] Подключение к системе

Подключение к системе

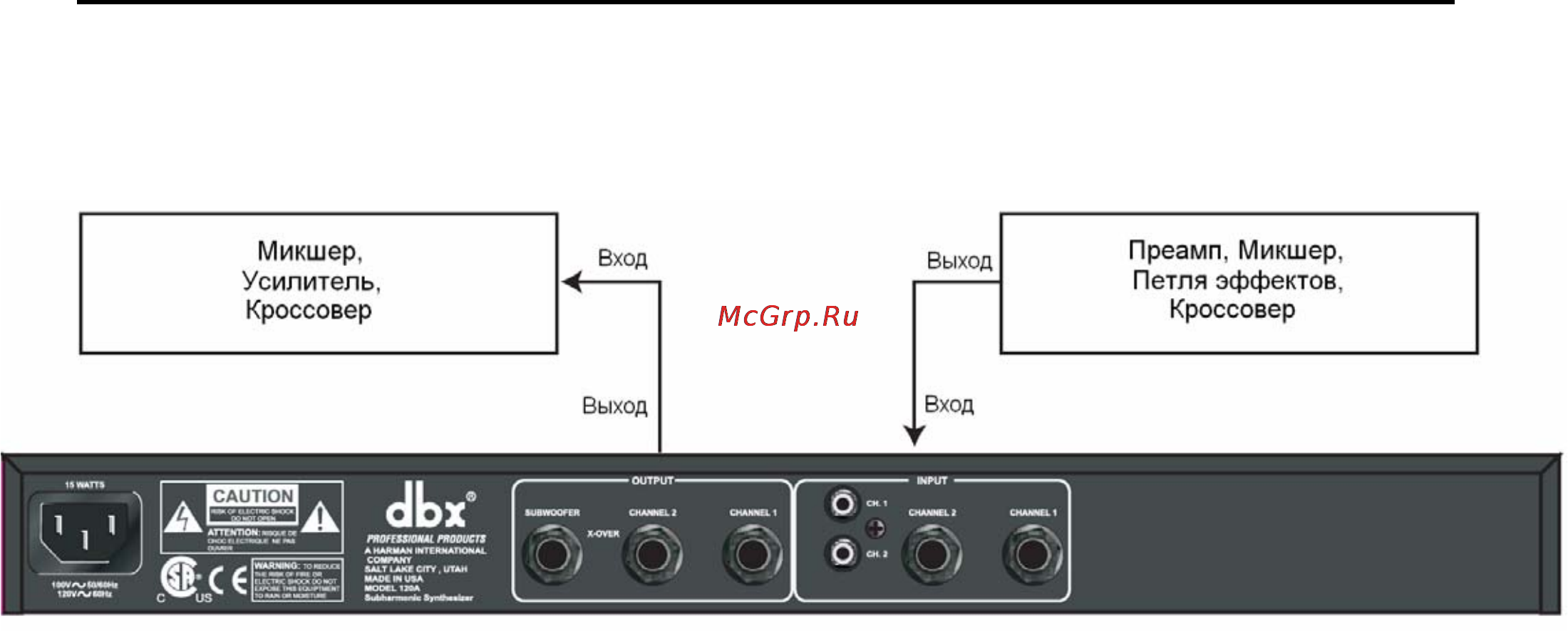

Основное подключение

Устройство 120A совместимо с любым прибором линейного уровня. Для более

специализированной информации по разводке, посмотрите на диаграмму кабеля.

1. Перед любыми подключениями отключите все оборудование от сети.

2. Вмонтируйте 120A в рэковое пространство 1U (по желанию)

Устройству 120A нужно одно рэковое крепление. Его можно устанавливать

выше или ниже любого устройства, которое не сильно нагревается, поскольку

специальная вентиляция ему не нужна. При включении оборудования

температура окружающей среды не должна превышать 450 C.

Примечание: Избегайте чрезмерной затяжки рэковых шурупов при монтаже,

так как это может повредить переднюю панель.

Внимание: Никогда не снимайте крышку. Внутри нет деталей, которые может

ремонтировать пользователь, в то же время вы подвергаетесь риску

электрического удара.

3. Разводка происходит через джеки 1/4” или RCA в соответствии с вашими

требованиями.

Работа с сабвуфером: Установите переключатель OUTPUT (ВЫХОД) на FULL

RANGE (МАКСИМУМ) и подключите усиление основных динамиков к выходу

Канала 1 and Канала 2.

Работа без сабвуфера: Установите переключатель OUTPUT (ВЫХОД) на

FULL RANGE (МАКСИМУМ) и подключите усиление основных динамиков к

выходу Канала 1 и Канала 2.

Обычные точки маршрутизации включают в себя: канал микшера или инсерты

подгрупп при использовании 120A на отдельных инструментах или треках;

сетевые выходы микшера при микшировании петли инструментальных

эффектов предусилителя, когда 120A используется для гитары или баса;

сетевые выходы сабмикшера, когда сигнал посылается к сетевому микшеру.

Устройство 120A может использоваться и до, и после внешнего электронного

кроссовера. В цепи процессоров устройство 120A обычно следует размещать

как можно дальше по цепи. Мы рекомендуем следовать здравому смыслу и

экспериментировать с различными вариантами установки, чтобы найти ту,

которая обеспечит вам наилучшие результаты.

4. Подключите сетевой кабель, чтобы подвести к устройству электропитание.

Примечание: Проверьте линейное напряжение. Устройство 120A рассчитано

на 115В или 230В, 50Гц или 60Гц. Точное линейное напряжение вашего

устройства указано на задней панели.
