DBX 120A [8/17] Описание задней панели

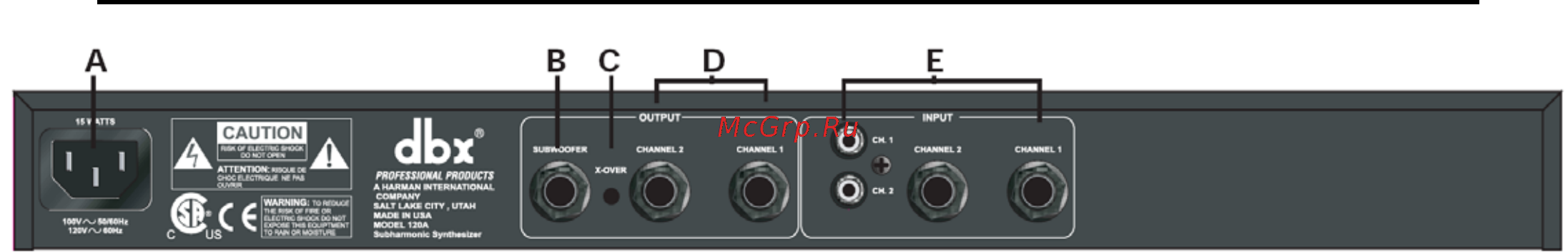

Описание задней панели

A- Разъём для сетевого шнура стандарта IEC

Представляет собой разъём для шнура питания 120A. Шнур стандарта IEC

прилагается к устройству.

B- Выходной разъём сабвуфера

Этот разъём направляет сигнал к усилителю сабвуфера. Это низкочастотный сигнал

в диапазоне от 20Гц до частоты кроссовера (от 80Гц до 120Гц). Номинальный

уровень выходного сигнала – +4dBu на 600 Ом, а обычный максимальный уровень

выхода – +22dBu на 600 Ом. Выход с симметричным импедансом.

C- Переключатель режимов кроссовера

Этот переключатель используется для включения функции кроссовера.

D- Выходные разъёмы

Секция выходов 120A состоит из разъёмов 1/4” с симметричным/несимметричным

импедансом. Номинальный уровень выходного сигнала – +4dBu на 600 Ом, а

обычный максимальный уровень сигнала – +22dBu на 600 Ом.

E- Входные разъёмы

Входная секция 120A состоит из электронных симметричных/несимметричных

разъёмов 1/4” с номинальным входным уровнем +4dBu и уровнем клиппирования

+22dBu на 600 Ом. Устройство 120A также имеет входные разъёмы RCA с

номинальным входным уровнем -10dBV и клиппированием при +8dBV.
