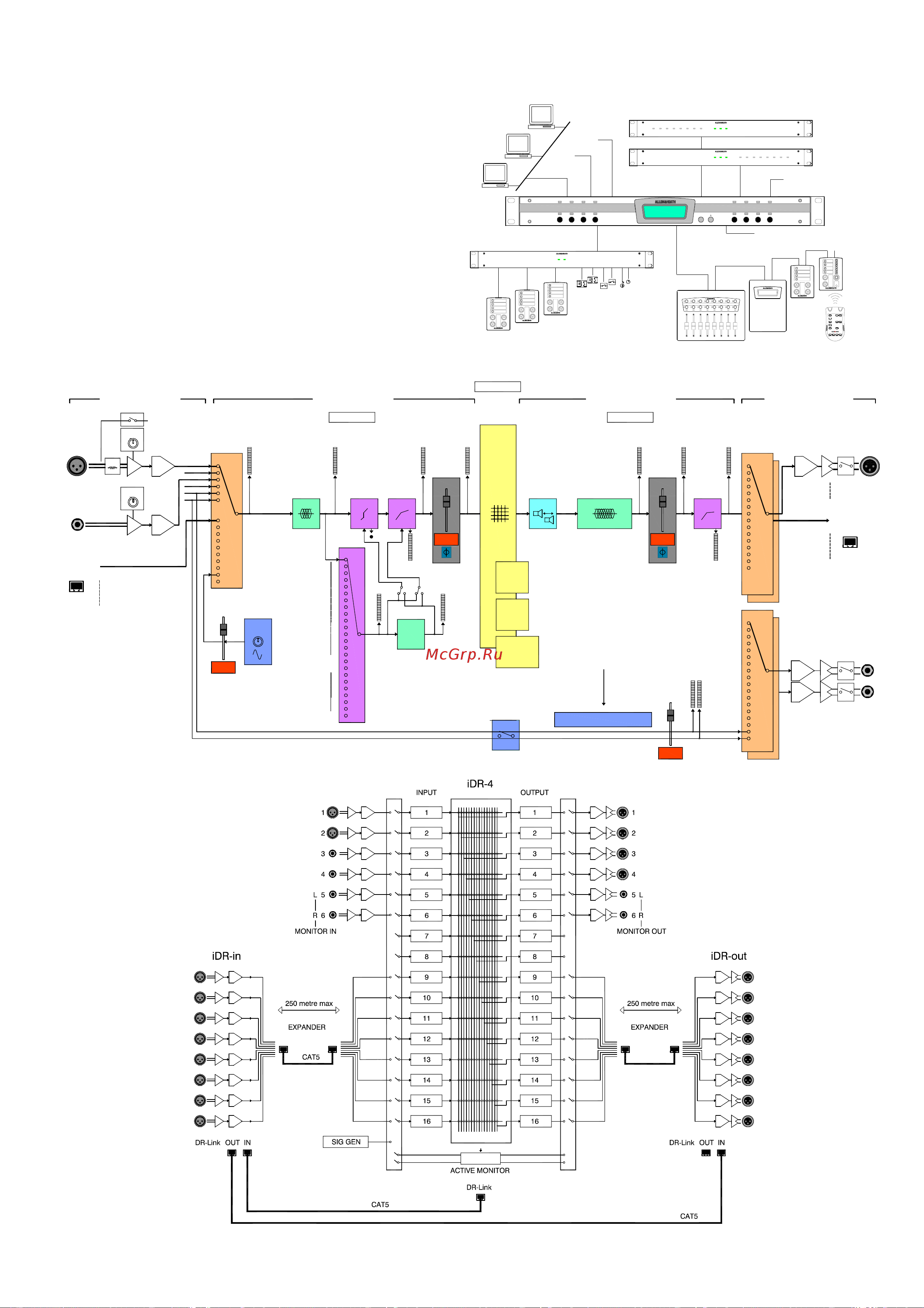

iDR-4
41
,
,
,
" "
AUDIO INPUT EXPANDER
powerlock link
iDR-in
lock link power
AUDIO OUTPUT EXPANDER
iDR-out
link power
24 IN 16 OUT SWITCH CONTROLLER
iDR-swit ch
iDR-switch
iDR-in
iDR-out
PL-Anet (RS485)
Sys-Net
DR-Link
REMOTE CONTROLLERS
MODEM
RS232
NETWORK
AUDIO EXPANDERS
AUDIO MONITOR
iDR System Manager software
PL Designer software
Infra-red
Switch closures
Open-collector logic
Relays
Lamps
'Vitual' wall plates
System configuration
PL Client software
Fader Controllers
Wall Plates
Terminate
iDR-4
AUDIO MIX PROCESSOR
<
iDR-4
INPUT
+
-
ADC
GAIN
FADER
+20V
DAC
DAC
PAD
SOURCE
MIC/LINE
SIG GEN
FREQ
PEQ4
PHYSICAL INPUTS
GATE COMP
FADER
MUTE
INPUT CHANNELS
MUTE
MIX
MATRIX
DUCKING
PAGER
DELAY PEQ8 LIMIT
OUTPUT CHANNELS
GR
GR
SOURCE
DAC
5
6
PHYSICAL OUTPUTS
OUTPUT
ANALOG
M M M M M M M M M
NAME NAME
M
HF SHELF
LF SHELF
BELL
HF FILTER
LF FILTER
XOVER FILTER
OSCILLATOR
PINK NOISE
WHITE NOISE
1/3 OCT BP
AMM
9
16
INPUT
EXPANDER
FADER
MUTE
1
4
9
16
OUTPUT
ANALOG
OUTPUT
EXPANDER
SOURCE
NAMEiDR
1,2
+
-
GAIN
INPUT
LINE
3,4,5,6
ADC
RIPPLE THROUGH SELECT
RELAY
RELAY
FILTER
16
M
GR
SIDECHAIN
ACTIVE
1
SEL
15+16
1+2
MONO
STEREO
SILENCE
FADER
ACTIVE MONITOR BUS
M
MUTE
