iDR-8 9
Use null-modem cable to connect to PC com port
CAUT ION: RISK OF ELECTRIC SHOCK. DO NOT OPEN.
FOR CONTINUED PROTECTION AGAINS T RISK OF FIRE REPLACE FUSE WITH SAME TYPE AND R ATING.
ATTENTION: REMPLACER LE FUSIBLE AVEC UN DES MEMES CARACTERIS TIQUES.
THIS APPARATUS MUST BE EARTHED.
WARNING
47-63Hz ~ 90 W MAX
100 - 240V~
active
RS232 (MODEM)
Complies with UL6500, CSA-E65, EN60065
MONITOR OUT
LINKTX
Refer to us er guide for port selection details
FUSE: T1.6 AL
AVIS: RISQUE DE CHOC E LECTRIQUE - NE PAS OUVRIR.
SERIAL NUMBER
Made in the UK by ALLEN&HEATH LIMITED
MONITOR IN
DIGITAL EXPANDER
R
PL-ANET
DR-LINK
LR
AUDIO OUTAUDIO IN
THRU
active
MDI/X
NETWORK
MIDI OUT
active
MIDI IN
active
SYSNET PORT
L
OUT 8 OUT 7 OUT 5
LINE OUTPUTS
OUT 6 OUT 4
IN 8 IN 7 IN 5
MIC/LINE INPUTS
IN 6 IN 4
OUT 3 OUT 2 OUT 1
IN 3 IN 2 IN 1
Made in the UK by ALLEN&HEATH LIMITED
AUDIO OUT
CAUTION: RIS K OF ELE CTRIC S HOCK. DO NOT OPEN.
FOR C ONTINUED PROTECTION AGAINST RISK OF FIRE REPLACE FUSE WITH SAME TYPE AND RATING.
ATTENTION: REMPLACER LE FUS IBLE AVEC UN DES MEMES CARACTERISTIQUES.
47-63Hz ~ 25W MAX
100 - 240V~
THIS APPARATUS MUST BE EARTHED.
WARNING
SERIAL NUMBER
AVIS: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR.
FUSE: T 500mAL
next
OUT
DR-LINK
previous
IN
IN 10
Complies with UL6500, CSA-E65, EN60065
IN 16 IN 15
MIC/LINE INPUTS
IN 14 IN 13 IN 11IN 12
IN 9
AUDIO IN
Made in the UK by ALLEN&HEATH LIMITEDCAUTION: RIS K OF ELE CTRIC S HOCK. DO NOT OPEN.
FOR C ONTINUED PROTECTION AGAINST RISK OF FIRE REPLACE FUSE WITH SAME TYPE AND RATING.
ATTENTION: REMPLACER LE FUS IBLE AVEC UN DES MEMES CARACTERISTIQUES.
THIS APPARATUS MUST BE EARTHED.
WARNING
47-63Hz ~ 25W MAX
100 - 240V~
SERIAL NUMBER
FUSE: T 500mAL
AVIS: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR.
next
OUT DR-LINK
previous
IN
OUT 10
Complies with UL6500, CSA-E65, EN60065
OUT 16 OUT 15
LINE OUTPUTS
OUT 14 OUT 13 OUT 11OUT 12 OUT 9
VG
G 4321 G5678G 1211109 G13141516G 20191817 G21222324
SWITCH INPUTS
LOGIC OUTPUTS
123
+-
4
VGVGVG +- +- + -
567
+-
8
+- + -+-
910
+- + -+- + -
11
1214
+- + -+- + -
1516 13
switch
G
opto
+ 10V
2K2
opto
+
-
V
G
+ 10V DC max total 500mA
open collector
+ 24V DC, 200mA max
+1 0V
FUSE: T 500mAL
WARNING
THIS APPARATUS MUST BE EARTHED.
ATTENTION: REMPLACER LE FUS IBLE AVEC UN DES MEMES CARACTERISTIQUES.
FOR C ONTINUED PROTECTION AGAINST RISK OF FIRE REPLACE FUSE WITH SAME TYPE AND RATING.
100 - 240V~
47-63Hz ~ 15W MAX
CAUTION: RI SK OF ELECTRIC SHOCK. DO NOT OPEN. AVIS: RISQUE DE CHOC EL ECTRIQUE - NE PAS OUVR IR. Made in the UK by ALLEN&HEATH LIMITED Complies with UL6500, CSA-E65, EN60065
OUT INDR-LINK
next previous
TO AVOID DAMAGE ONLY CONNECT
CAUTION 20V DC
COMPATIBLE REMOTE CONTROL
EQUIPMENT TO THE PL-ANET PORT.
DIGITAL EXPANDER
DIGITAL EXPANDER

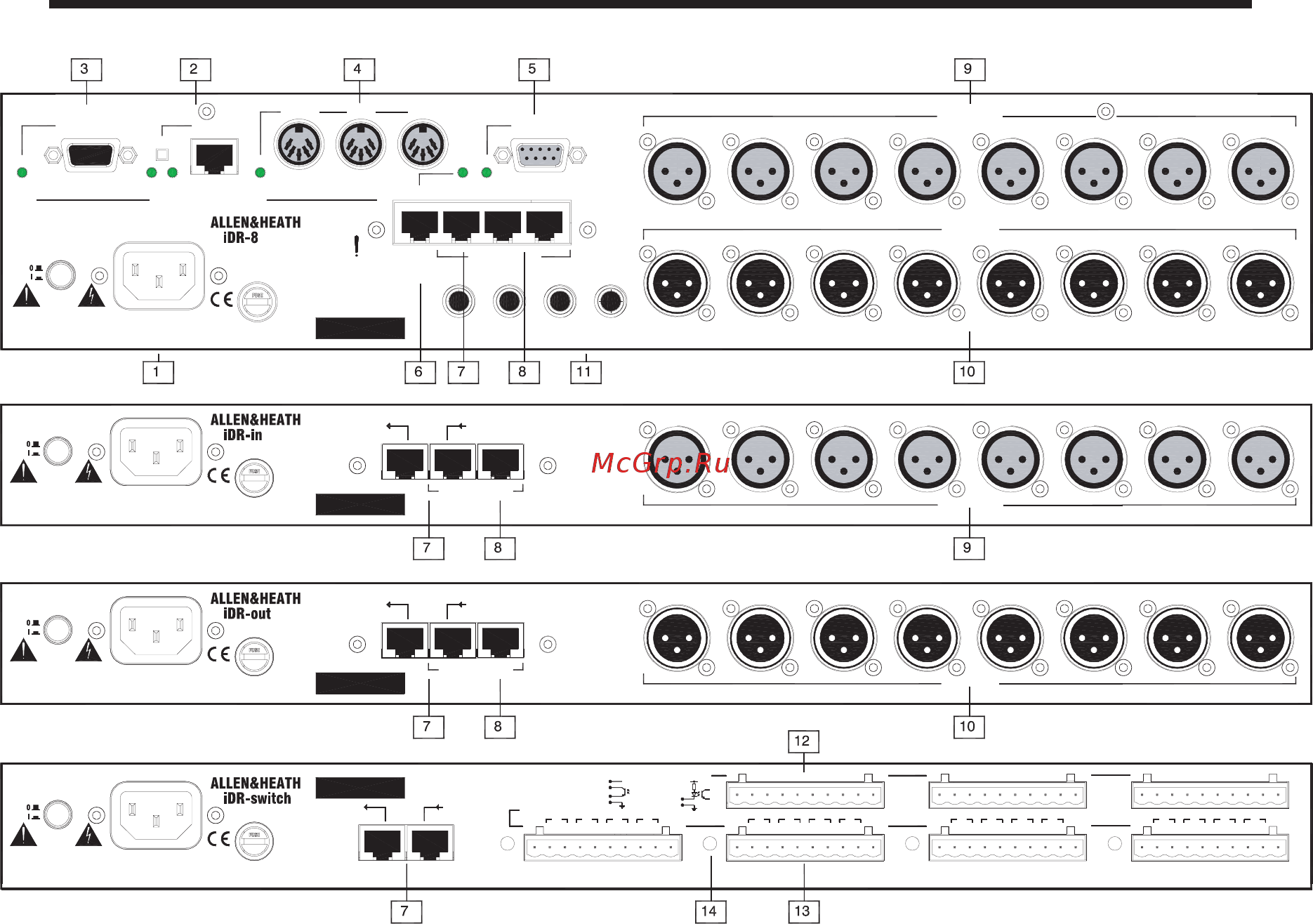

Общий вид задней панели
1. Подключение электопитания. Используйте стандартный
IEC кабель. Маркировка предохранителя указана на задней
панели. Кнопка включения/ выключения находится на задней
панели, чтобы предотвратить случайное нажатие.
2. Сетевой порт. Имеет RJ45-разъем для подключения к се-
ти Ethernet или компьютеру, используя UTP CAT5-кабель. Ре-
комендуется использовать этот порт для настройки системы
при помощи ПО iDR. Переключатель MDI/X выбирает соеди-
нение с сетью или напрямую с компьютером. Индикатор link
загорается, когда соединение установлено. Индикатор TX за-
горается, когда передаются данные.
Примечание: Порты RS232, MIDI, SysNet и PL-Anet не могут
использоваться одновременно. С помощью ПО iDR System
Manager можно выбрать комбинацию двух любых портов. Ког-
да порт доступен, загорается соответствующий индикатор.
3. Модемный порт RS232. Используется для подключения
модема, так чтобы контролировать модуль с удаленного ком-
пьютера через обычную телефонную линию. Он также может
быть использован для настройки системы с помощью ПО iDR
System Manager, но для этих целей рекомендуется использо-
вать более быстрое сетевое соединение. Нажатием на кноп-
ку FRONT/REAR можно выбрать какой порт используется, на
передней или на задней пенели.
4. MIDI-порт. Стандартный оптически изолированный MIDI-
порт с разъмами IN, THRU и OUT.
5. Порт SysNet. Последовательный порт RS232 для подклю-
чения дистанционных контроллеров сторонних производите-
лей, работающих по протоколу Allen & Heath SysNet.
6. Порт PL-Anet. Последовательный порт RS485 для подклю-
чения к сети настенных панелей и дистанционных контролле-
ров Allen & Heath PL при помощи CAT5 STP-кабеля.
Руководство пользователя
7. Порт DR-Link. Имеет разъем RJ45 для управления
аудиосигналам в системе iDR и модулями расширения че-
рез CAT5 STP-кабель. Порты IN и OUT предназначены для
соединения модулей расширения в последовательную
цепь.
8. Аудиопорты модулей расширения. Имеют разъемы
RJ45 для передачи 8-ми канального цифрового аудиосиг-
нала между модулем iDR-8 и модулями расширения, ис-
пользуя CAT5 STP-кабель. Для соединения модулей необ-
ходимо два кабеля, один для передачи аудиосигнала, дру-
гой для управления посредством DR-Link.
9. Входы микрофон/ линия. Балансные XLR-входы для
микрофонов и источников линейного сигнала. Подключите
модуль расширения iDR-in к iDR-8 для получения 16-ти
входных каналов.
10. Аудиовыходы. Балансные линейные XLR-выходы с
максимальным уровнем +18дБ. Подключите модуль рас-
ширения iDR-out к iDR-8 для получения 16-ти выходных
каналов.
11. Входы и выходы для мониторинга. Балансные TRS-
джеки для L и R входов и выходов для мониторинга. Они
представляют собой линейный вариант стереовыхода для
наушников на передней панели. Их можно соединить в пос-
ледовательную цепь через несколько модулей iDR.
12. Входы для переключателей замыкания. Они пред-
назначены для модулей iDR-switch. Они могут фиксирова-
ться от дистанционных настенных панелей, переключате-
лей контроллеров и реле.
13. Логические выходы с открытым коллектором. Они
предназначены для модулей iDR-switch. Они могут исполь-
зоваться для управления индикаторами, лампами, реле и
другими устройствами.
14. Клемма заземления. Предназначена для заземления
и экранирования логических выходных кабелей.
