12. Контрольные точки

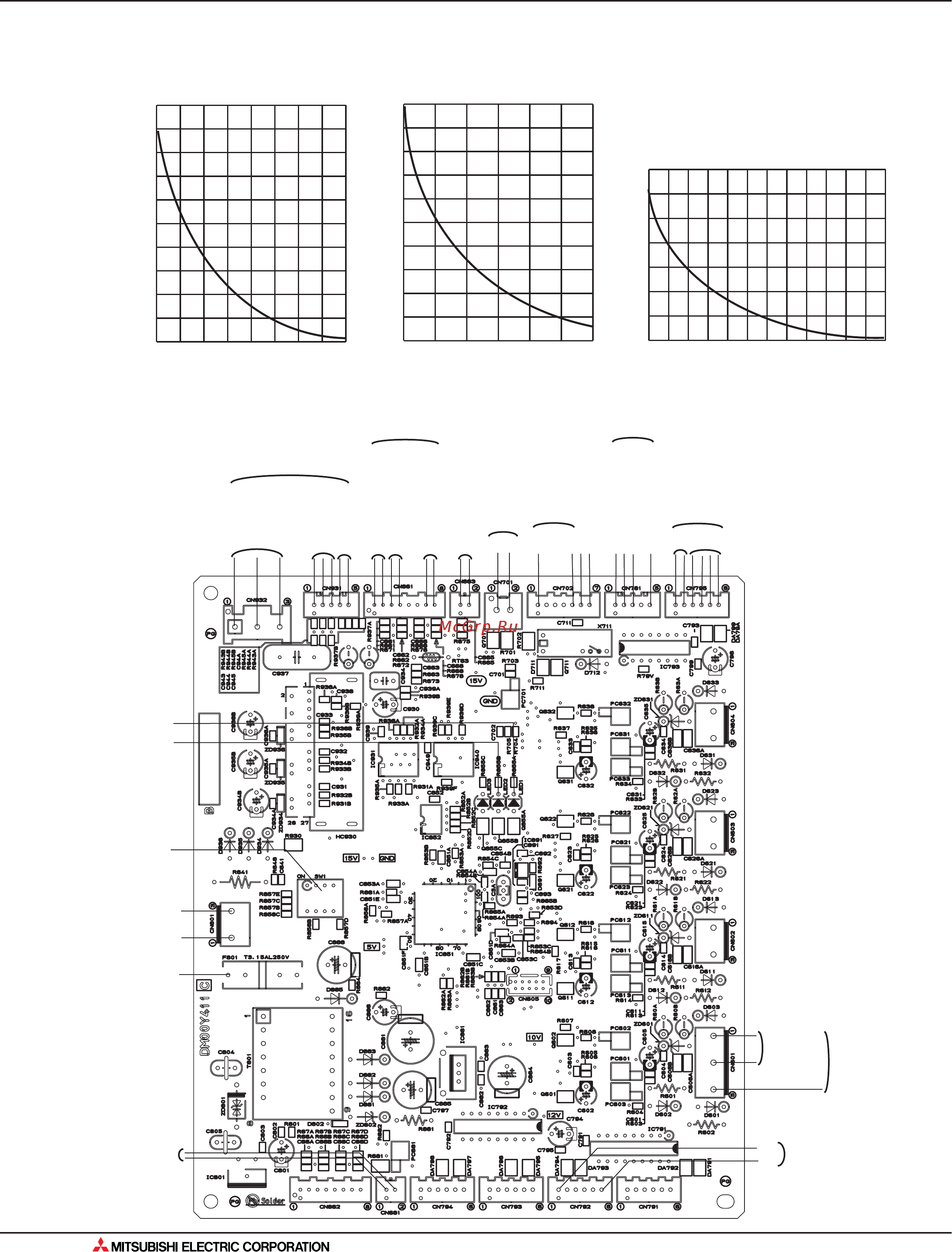

2. Плата управления
-20 -10 0 10 20 30 40
0
10
20
30
40
50
60
70
80
90
100
Температура, °С
Термистор RT61: оттаивание
Термистор RT65: наружная температура
Термистор RT68 на теплообменнике наружного блока
Температура, °С
Термистор RT62: температура нагнетания
0 10 20 30 40 50 60 70 80 90 100 110 120
0
100
200
300
400
500
600
700
0 1020304050607080
0
20
40
60
80
100
120
140
160
180
200
Температура, °С
Термистор RT64: темп. теплоотвода
Сопротивление, кОм
Сопротивление, кОм
Сопротивление, кОм
MUZ-FD50VA(BH)
LED 1
LED 2
CN932
20-90 В
перем. тока
0 В
5 В
5 В
импульсы
к электро-
двигателю
вентилятора
оттаивание (RT61)
Термисторы:
нагнетание (RT62)
на теплообменнике
(RT68)
(+)
(–)
(+)
(–)
токовое реле
(–) 4-х ходовой клапан
15V
15V
CN931
(+)
(–)
CN661
CN701
передача данных
(к плате питания)
5 В (импульсы)
прием данных
(от платы питания)
5 В (импульсы)
(+)
(–)
GND
CN702
GND (плата питания)
CN781
12 пост.
тока
CN795
12 В (импульсы)
вентиль LEV
F801
предохранитель
250 В 3.15 A
CN801
выпрямленное
напряжение
325 - 370 В
пост. тока
наружная
температура (RT65)
CN663
информа-
ционный
сигнал
5 - 10 В
пост. тока
CN601
230 В
перем.
тока
CN681
выключатель
по высокому
давлению
SW1
CN792
к релейной плате
(управление
нагревателем поддона
наружного блока
MUZ-FD VABH)
(+)
(–)
