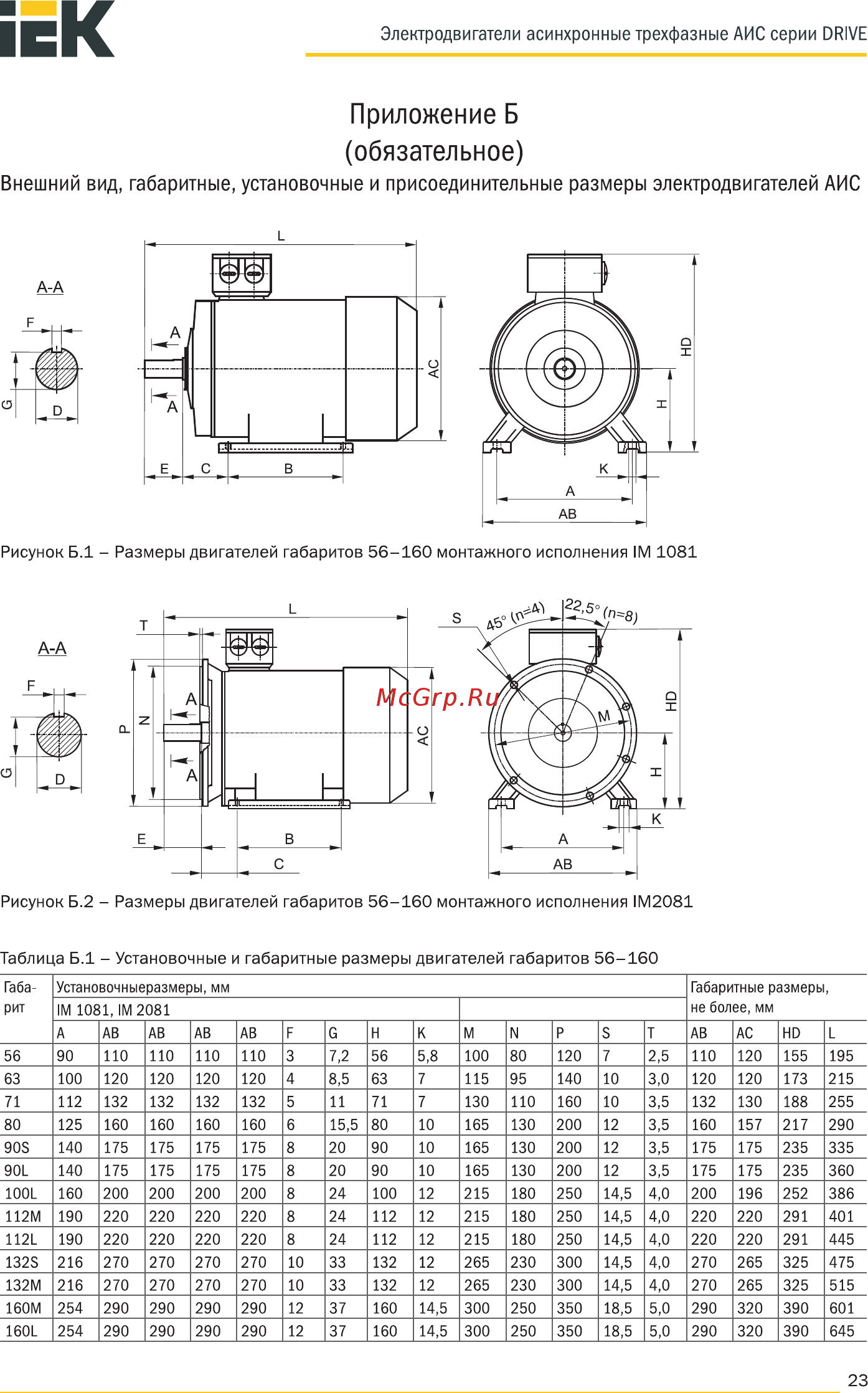

Электродвигатели асинхронные трехфазные АИС серии DRIVE Приложение Б обязательное Внешний вид габаритные установочные и присоединительные размеры электродвигателей АИС Рисунок Б 1 Размеры двигателей габаритов 56 160 монтажного исполнения 1М 1081 Рисунок Б 2 Размеры двигателей габаритов 56 160 монтажного исполнения 1М2081 Таблица Б 1 Установочные и габаритные размеры двигателей габаритов 56 160 Габарит Установочныеразмеры мм Габаритные размеры не более мм IM 1081 IM 2081 А АВ АВ АВ АВ F G Н к М N Р S Т АВ АС HD 56 90 110 110 110 110 3 7 2 56 5 8 100 80 120 7 2 5 110 120 155 195 63 100 120 120 120 120 4 8 5 63 7 115 95 140 10 3 0 120 120 173 215 71 112 132 132 132 132 5 И 71 7 130 110 160 10 3 5 132 130 188 255 80 125 160 160 160 160 6 15 5 80 10 165 130 200 12 3 5 160 157 217 290 90S 140 175 175 175 175 8 20 90 10 165 130 200 12 3 5 175 175 235 335 90L 140 175 175 175 175 8 20 90 10 165 130 200 12 3 5 175 175 235 360 100L 160 200 200 200 200 8 24 100 12 215 180 250 14 5 4 0 200 196 252 386 112М 190 220 220 220 220 8 24 112 12 215 180 250 14 5 4 0 220 220 291 401 112L 190 220 220 220 220 8 24 112 12 215 180 250 14 5 4 0 220 220 291 445 132S 216 270 270 270 270 10 33 132 12 265 230 300 14 5 4 0 270 265 325 475 132М 216 270 270 270 270 10 33 132 12 265 230 300 14 5 4 0 270 265 325 515 160М 254 290 290 290 290 12 37 160 14 5 300 250 350 18 5 5 0 290 320 390 601 160L 254 290 290 290 290 12 37 160 14 5 300 250 350 18 5 5 0 290 320 390 645 L 23
