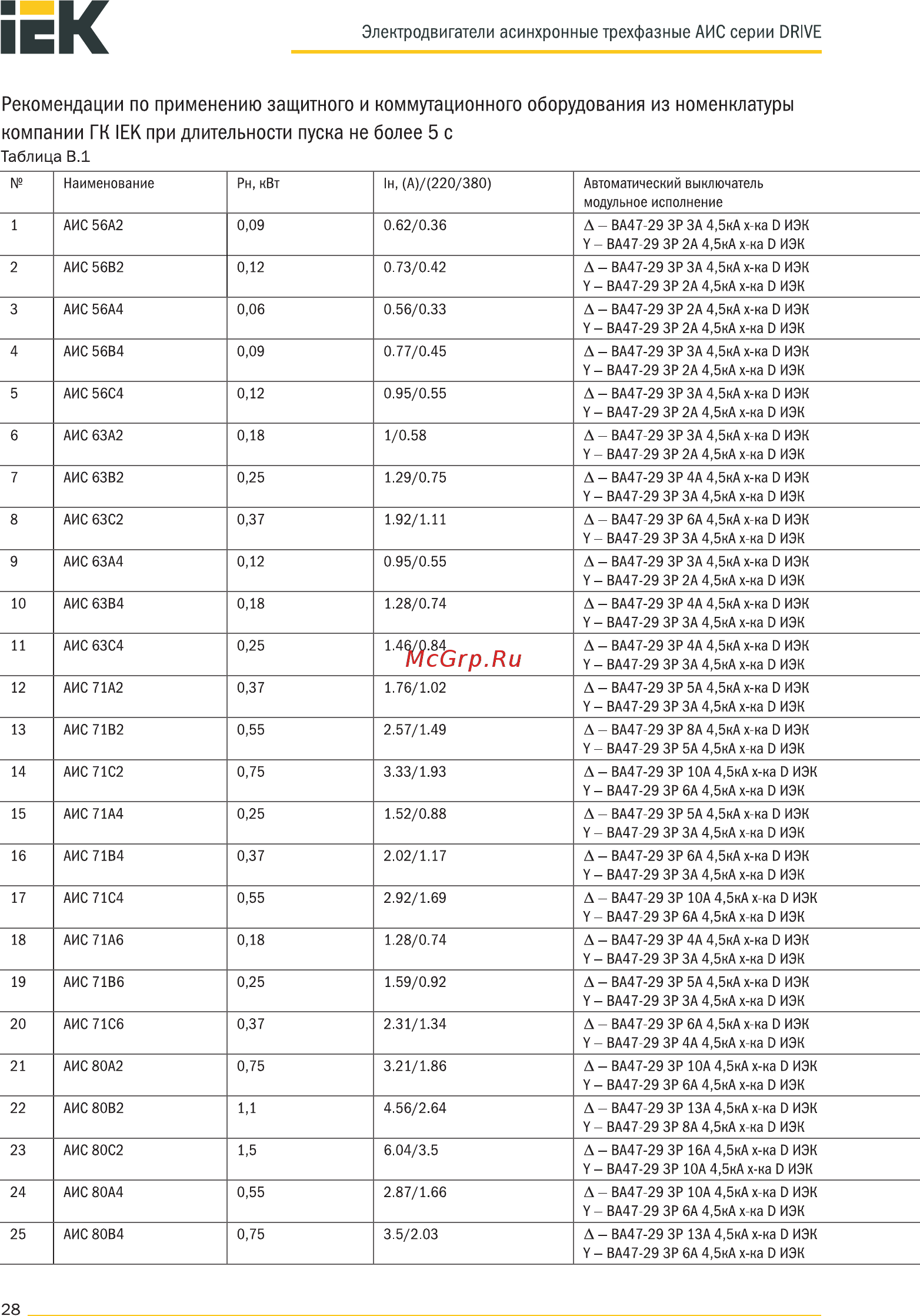

ЕК Электродвигатели асинхронные трехфазные АИС серии DRIVE Рекомендации по применению защитного и коммутационного оборудования из номенклатуры компании ГК 1ЕК при длительности пуска не более 5 с Таблица В 1 Наименование Рн кВт 1н А 220 380 Автоматический выключатель модульное исполнение 1 АИС 56А2 0 09 0 62 0 36 Л ВА47 29 ЗР ЗА 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 2А 4 5кА х ка 0 ИЭК 2 АИС 56В2 0 12 0 73 0 42 А ВА47 29 ЗР ЗА 4 5кА х ка Э ИЭК У ВА47 29 ЗР 2А 4 5кА х ка 0 ИЭК 3 АИС 56А4 0 06 0 56 0 33 А ВА47 29 ЗР 2А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 2А 4 5кА х ка Э ИЭК 4 АИС 56В4 0 09 0 77 0 45 А ВА47 29 ЗР ЗА 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 2А 4 5кА х ка 0 ИЭК 5 АИС 56С4 0 12 0 95 0 55 А ВА47 29 ЗР ЗА 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 2А 4 5кА х ка Э ИЭК 6 АИС 63А2 0 18 1 0 58 А ВА47 29 ЗР ЗА 4 5кА х ка Э ИЭК У ВА47 29 ЗР 2А 4 5кА х ка Э ИЭК 7 АИС 63В2 0 25 1 29 0 75 А ВА47 29 ЗР 4А 4 5кА х ка Э ИЭК У ВА47 29 ЗР ЗА 4 5кА х ка 0 ИЭК 8 АИС 63С2 0 37 1 92 1 11 А ВА47 29 ЗР 6А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР ЗА 4 5кА х ка Э ИЭК 9 АИС 63А4 0 12 0 95 0 55 А ВА47 29 ЗР ЗА 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 2А 4 5кА х ка 0 ИЭК 10 АИС 63В4 0 18 1 28 0 74 А ВА47 29 ЗР 4А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР ЗА 4 5кА х ка Э ИЭК 11 АИС 63С4 0 25 1 46 0 84 А ВА47 29 ЗР 4А 4 5кА х ка Э ИЭК У ВА47 29 ЗР ЗА 4 5кА х ка 0 ИЭК 12 АИС71А2 0 37 1 76 1 02 А ВА47 29 ЗР 5А 4 5кА х ка Э ИЭК У ВА47 29 ЗР ЗА 4 5кА х ка 0 ИЭК 13 АИС71В2 0 55 2 57 1 49 А ВА47 29 ЗР 8А 4 5кА х ка Э ИЭК У ВА47 29 ЗР 5А 4 5кА х ка Э ИЭК 14 АИС71С2 0 75 3 33 1 93 А ВА47 29 ЗР 10А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 6А 4 5кА х ка 0 ИЭК 15 АИС71А4 0 25 1 52 0 88 А ВА47 29 ЗР 5А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР ЗА 4 5кА х ка Э ИЭК 16 АИС71В4 0 37 2 02 1 17 А ВА47 29 ЗР 6А 4 5кА х ка Э ИЭК У ВА47 29 ЗР ЗА 4 5кА х ка Э ИЭК 17 АИС71С4 0 55 2 92 1 69 А ВА47 29 ЗР 10А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 6А 4 5кА х ка 0 ИЭК 18 АИС71А6 0 18 1 28 0 74 А ВА47 29 ЗР 4А 4 5кА х ка Э ИЭК У ВА47 29 ЗР ЗА 4 5кА х ка Э ИЭК 19 АИС71В6 0 25 1 59 0 92 А ВА47 29 ЗР 5А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР ЗА 4 5кА х ка 0 ИЭК 20 АИС71С6 0 37 2 31 1 34 А ВА47 29 ЗР 6А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 4А 4 5кА х ка Э ИЭК 21 АИС 80А2 0 75 3 21 1 86 А ВА47 29 ЗР 10А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 6А 4 5кА х ка Э ИЭК 22 АИС 80В2 1 1 4 56 2 64 А ВА47 29 ЗР 13А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 8А 4 5кА х ка Э ИЭК 23 АИС80С2 1 5 6 04 3 5 А ВА47 29 ЗР 16А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 10А 4 5кА х ка 0 ИЭК 24 АИС 80А4 0 55 2 87 1 66 А ВА47 29 ЗР 10А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 6А 4 5кА х ка 0 ИЭК 25 АИС80В4 0 75 3 5 2 03 А ВА47 29 ЗР 13А 4 5кА х ка 0 ИЭК У ВА47 29 ЗР 6А 4 5кА х ка Э ИЭК 28
