77
Глава 6 Параметры
d1-02
d1-04
•C5-02
C5-02
d1-04
Основная частота
d1-02
Максимальная выходная
частота
Выходная частота

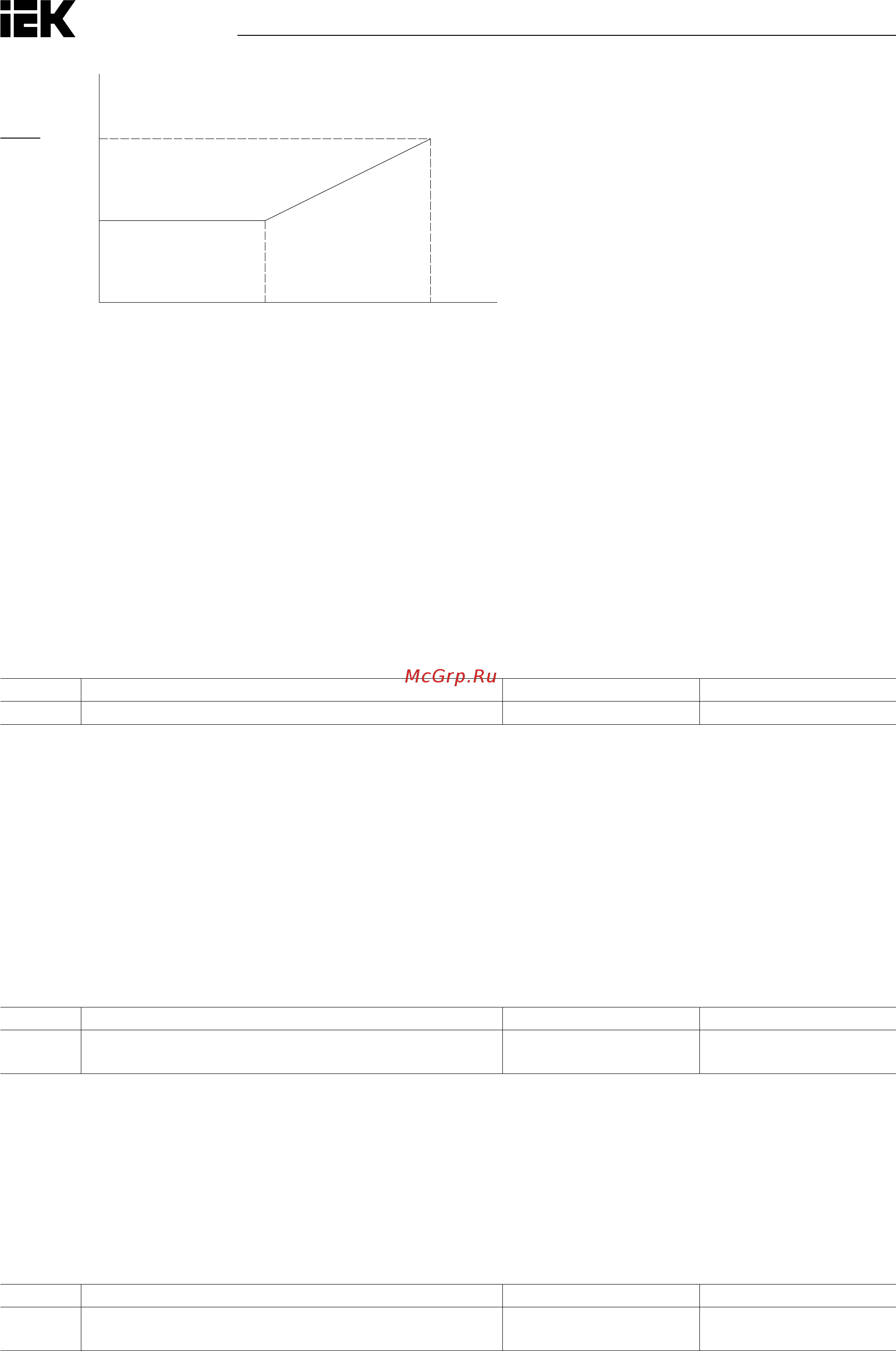

Рисунок 6.31. Пороговое значение компенсации скольжения
• C5-08 АЧХ КОМПЕНСАЦИИ СКОЛЬЖЕНИЯ ДЛЯ ЭЛЕКТРОДВИГАТЕЛЯ 2
Выполняет те же функции, что и C5-00 (АЧХ компенсации скольжения). Задает значение АЧХ компенсации
скольжения для повышения точности скорости при больших нагрузках на электродвигатель 2. Следует
убедиться, что настройки d2-11 (номинальный ток электродвигателя 2), d2-12 (номинальное скольжение
электродвигателя 2) и d2-13 (ток холостого хода электродвигателя 2) выставлены правильно, до регули-
ровки этого параметра.
Данный параметр не требует корректировки при нормальном режиме работы. Тем не менее его значение
требуется скорректировать в следующих случаях:
• повысить, если скорость электродвигателя ниже заданной частоты;
• понизить, если скорость электродвигателя выше заданной частоты.
№ Наименование функции Настройки По умолчанию
С5-08 АЧХ компенсации скольжения для электродвигателя 2 0,0÷2,5 Определяется d1-12
ПРИМЕЧАНИЕ: при d1-12 = 0 (V/F-регулирование с разомкнутым контуром) параметр по умолчанию равен 0,0.
Когда d1-12 = 0 (векторное регулирование с разомкнутым контуром), параметр по умолчанию
равен 1,0.
•
C5-09 ВРЕМЯ ПЕРВИЧНОЙ ЗАДЕРЖКИ КОМПЕНСАЦИИ СКОЛЬЖЕНИЯ ДЛЯ ЭЛЕКТРОДВИГАТЕЛЯ 2
Выполняет те же функции, что и C5-01 (время первичной задержки компенсации скольжения). Задает
время первичной задержки компенсации скольжения для стабилизации скорости электродвигателя 2 или
улучшения отклика по скорости. Данный параметр не требует корректировки при нормальном режиме
работы. Тем не менее можно изменить настройку в следующих случаях:
• понизить, если отклик по компенсации скольжения слишком медленный;
• увеличить, если скорость электродвигателя нестабильна.
№ Наименование функции Настройки По умолчанию
С5-09 Время первичной задержки компенсации скольжения
для электродвигателя 2
0÷10 000 мс Определяется d1-12
ПРИМЕЧАНИЕ: при d1-12= 0 (V/F-регулирование с разомкнутым контуром) параметр по умолчанию равен
2,000 с. Когда d1-12 = 0 (векторное регулирование с разомкнутым контуром), параметр по умол-
чанию равен 0,200 с.
•
C5-10 ПОРОГОВОЕ ЗНАЧЕНИЕ КОМПЕНСАЦИИ СКОЛЬЖЕНИЯ ДЛЯ ЭЛЕКТРОДВИГАТЕЛЯ 2
Задает максимальное значение компенсации скольжения электродвигателя 2 в процентах от номиналь-
ного показателя скольжения электродвигателя 1. Выполняет те же функции, что и C5-02 (предельное зна-
чение компенсации скольжения). Подробности см. в описании C5-02.
№ Наименование функции Настройки По умолчанию
С5-10 Пороговое значение компенсации скольжения для электро-
двигателя 2
0÷250 % 200 %
