117
Глава 6 Параметры
ВКЛВЫКЛ
ВЫКЛ ВКЛ
ВКЛ
ВЫКЛ
К
оманда «ХОД»
С
игнал
б
локировки
в
ыхода
В
ыходная
ч
астота
П
ри выводе
частоты

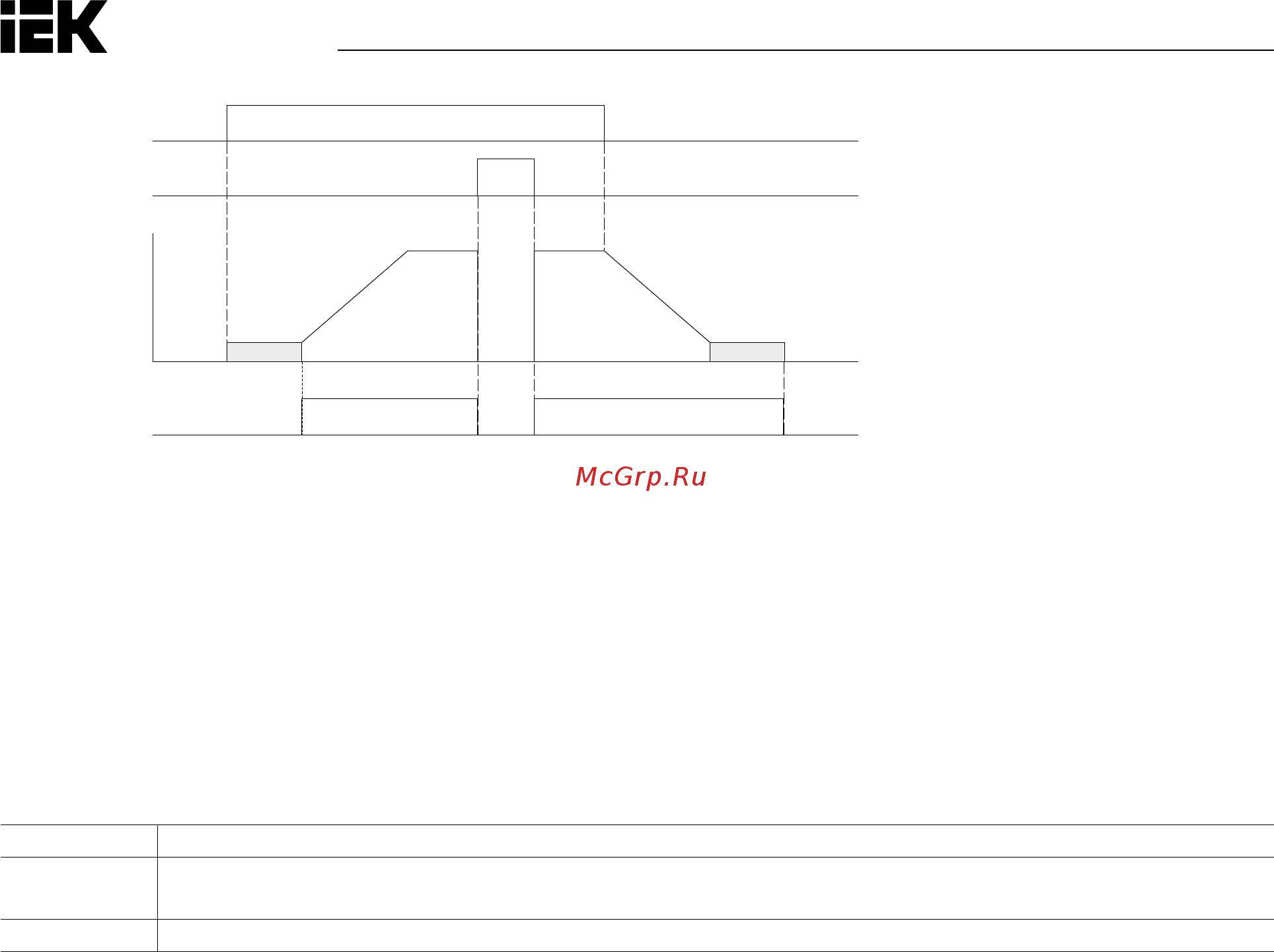

Рисунок 6.60. Процесс вывода частоты
36: Преобразователь включен.
Показано состояние многофункционального входа E1-口口= 69 (преобразователь включен). Когда кон-
такты входа E1-口口 = 69 замыкаются, замыкаются и контакты выхода.
37: Импульсный сигнал на выходе (В/ч).
Генерирует импульсный сигнал на выходе для отображения расхода электроэнергии в единицах В/ч.
Для получения подробной информации см. раздел Е2-05 «Масштаб определения выходной мощности».
38: Режим местного/дистанционного управления.
Контакты выхода замыкаются в режиме «Местно» и размыкаются в режиме «Дистанционно».
Контакты Описание состояния
Разомкнуты Дистанционно (частота и команда «ПУСК» могут подаваться с внешнего устройства, выбираемого в параметрах
b1-00/b1-01 или b1-07/b1-08)
Замкнуты Местно (частота и команда «ПУСК» подаются с кнопочной панели преобразователя)
39: Во время запроса скорости.
В этом режиме контакты выхода замкнуты. Подробнее об этом см. параметр b3 (запрос скорости).
40: Нижний предел сигнала обратной связи ПИД.
При определении нижнего предела сигнала обратной связи ПИД контакты выхода замыкаются.
Если величина нижнего предела падает ниже уровня b5-12 дольше времени, заданного в параметре
b5-13, подается сигнал о возникновении ошибки.
41: Верхний предел сигнала обратной связи ПИД.
При определении верхнего предела сигнала обратной связи ПИД контакты выхода замыкаются.
Если величина нижнего предела падает ниже уровня b5-22 дольше времени, заданного в параметре
b5-23, подается сигнал о возникновении ошибки.
42: В режиме KEB.
Подключение выделенной выходного контакта происходит в режиме KEB.
43: Сохранить.
44: Во время экстренной остановки.
При экстренной остановке контакты назначенного выхода замыкаются. См. настройку многофункцио-
нальных цифровых входов 21 и 22 (экстренная остановка).
45: Сигнал предупреждения от внутреннего вентилятора охлаждения.
При срабатывании предупредительного сигнала от внутреннего вентилятора охлаждения происходит под-
ключение выделенной выходной клеммы.
46: Завершение процедуры определения положения ротора электродвигателя.
После подачи команды «ПУСК» и завершения процедуры определения положения ротора электродвига-
теля происходит подключение выделенной выходной клеммы.
47: Сохранить.
48: Сохранить.
100–149: От 0 до 49 с обратным выводом.
Т. е. уставка 106 = уставка 6 (в режиме отключения ШИМ-модуляции сигнала).
