145
Глава 6 Параметры
10 В
(20 мА)
3 В
(8,8 мА)
0
(4 мА)
30 %
100 %
Уровень предотвращения
опрокидывания при выполнении
команды «Run» («ХОД»)
Ввод
многофункциональног
о
аналогового входного
терминала А1

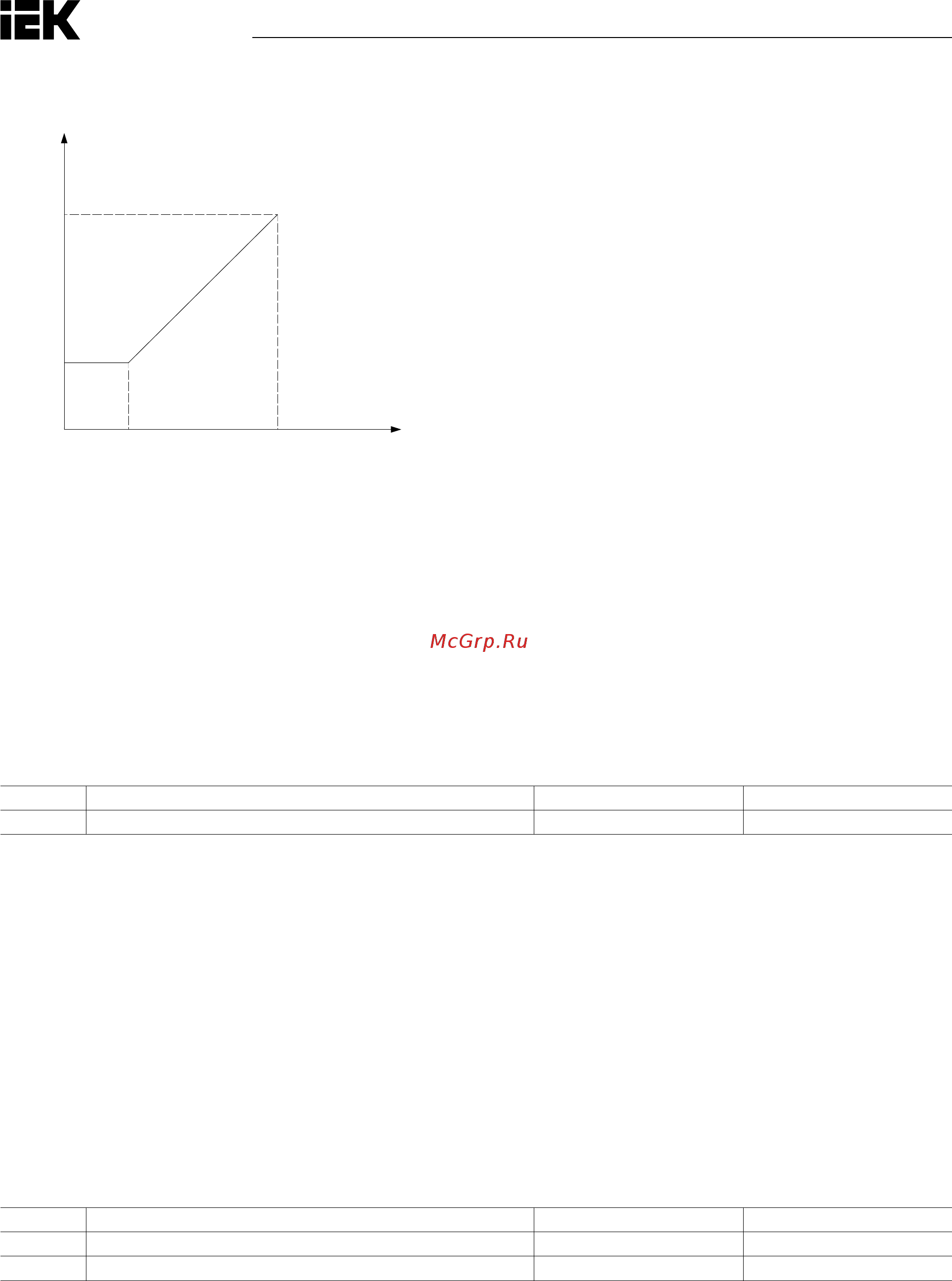

Рисунок 6.82. Использование аналогового входа для изменения уровня предотвращения опрокидывания при выпол-
нении команды «ПУСК»
• P3-07–P3-10 СОХРАНИТЬ
•
P3-11 МОМЕНТ ВРЕМЕНИ ПРЕДОТВРАЩЕНИЯ СРЫВА В РЕЖИМЕ РАЗГОНА
Задает значение момента времени замедления для срыва в режиме разгона для работающего ПМ-элект-
родвигателя. Уставка 0 для этого параметра отключит функцию. При срыве электродвигателя преобразо-
ватель использует текущее значение времени замедления для замедления.
Данная функция активна, когда P3-00 = 2 в режиме ПМ-векторного регулирования с разомкнутым
контуром.
№ Наименование функции Настройки По умолчанию
Р3-11 Момент времени предотвращения срыва в режиме разгона 0,0÷6 000,0 с 0,0 с
• P3-12–P3-16 СОХРАНИТЬ
P4: Частотное детектирование
Параметры P4 назначают согласование частоты и ее детектирование для установленной многофункцио-
нальной выходной клеммы.
• P4-00/P4-01 УРОВЕНЬ ЧАСТОТНОЙ МОДУЛЯЦИИ / ДИАПАЗОН
P4-00 задает уровень модуляции для многофункциональной выходной клеммы, назначенной
на E2-口口 = 2 (согласование частоты), E2-口口 = 3 (согласование частоты, назначенное пользователем),
E2-口口 = 16 (частотная модуляция 1) или E2-口口 = 17 (частотная модуляция 2).
P4-01 задает диапазон детектирования для многофункциональной выходной клеммы.
№ Наименование функции Настройки По умолчанию
Р4-00 Уровень частотного детектирования 0,0÷<1> 30,0 Гц
Р4-01 Диапазон частотной модуляции 0,1÷25,5 Гц 2,0 Гц
<1> Верхний предел определяется значениями, назначенными для d1-02 (максимальная выходная частота),
d1-13 (максимальная выходная частота электродвигателя 2) и L2-00 (верхний предел сигнала управления).
•
P4-02 ВЫБОР ОБНАРУЖЕНИЯ ПОТЕРИ ЗАДАННОЙ ЧАСТОТЫ
Преобразователь может обнаруживать потерю заданной частоты через контакты A1 или A2. Когда значе-
ние заданной частоты станет менее 90 % от установленного уровня за период времени, заданный
в P4-04, это приведет к обнаружению потери заданной частоты.
