27
8.3 Монтаж соединительных трубок
• Все операции по монтажу трубок должны проводиться с использованием специальных
инструментов и приспособлений.
• В моделях FGR 16H/A&G & FGR 30H/A&G предусмотрено резьбовое гаечное подключение
соединительных трубок. В моделях FGR 35H/A&G & FGR 45H/A&G подключение
соединительных трубок пайкой.
• Перед началом монтажа необходимо проверить размер трубок и тщательно просчитать
длину трассы.
• Внутренняя поверхность медных соединительных трубок должна быть чистой, без
каких&либо загрязнений.
• Количество изгибов трубок при монтаже должно быть сокращено до минимума.
• Установочные и габаритные размеры наружного блока моделей
FGR 20/B&G(O), FGR 25/B&G(O), FGR 30/B&G(O), FGR 40/B&G(O) в соответствии с
рисунком 8.10 и таблицей 8.4

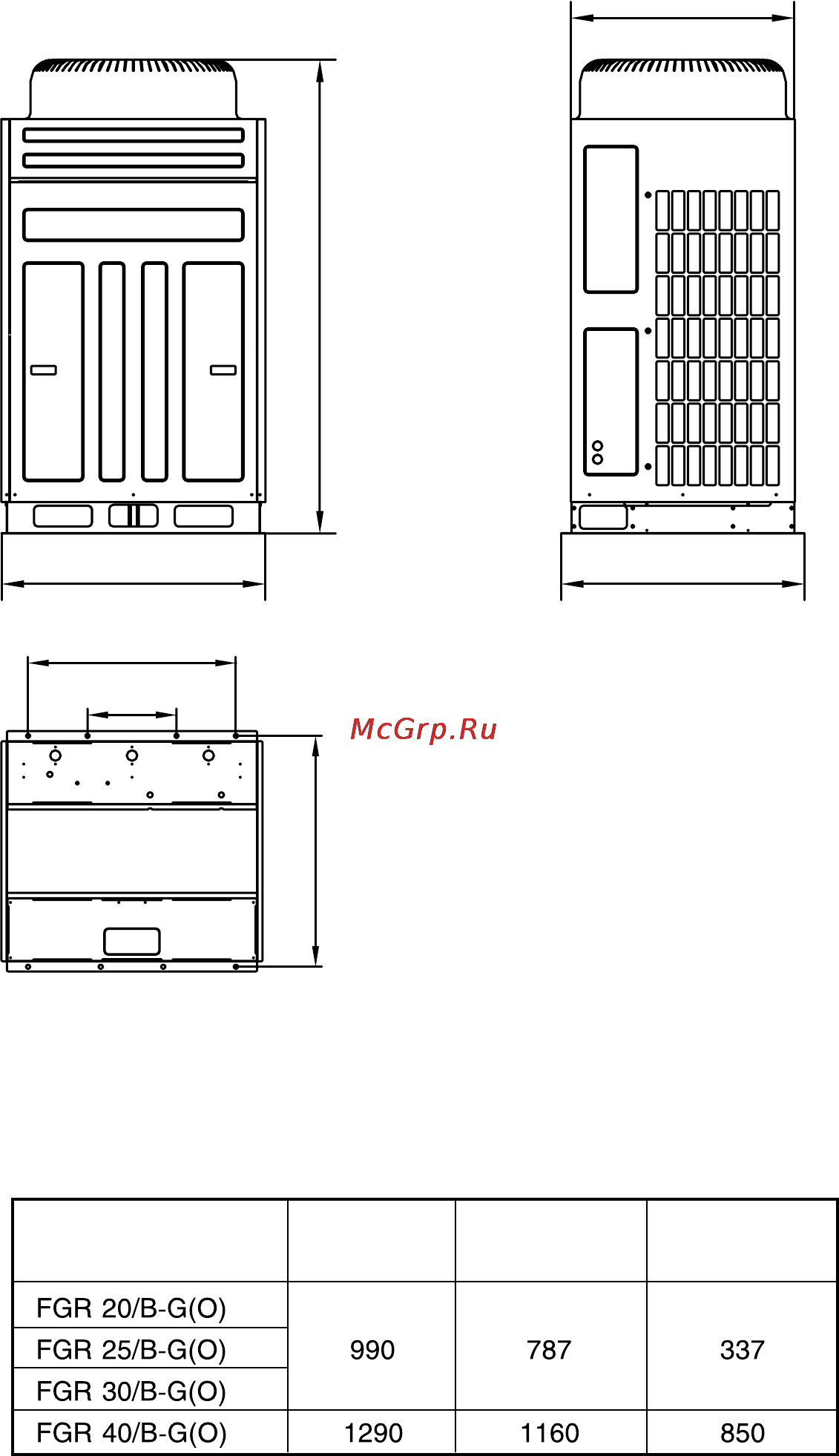

Рисунок 8.11 – Установочные и габаритные размеры наружного блока моделей
FGR 20/B&G(O), FGR 25/B&G(O), FGR 30/B&G(O), FGR 40/B&G(O)
Таблица 8.4
2771
A
880
840
C
B
448
Модель A, B, C,
наружного блока мм мм мм
