28
• Радиус гиба трубок должен быть не менее 2d, d – внешний диаметр трубки.
• Не допускается замятие трубки в сечении.
• Трубки допускается изгибать в одном и том же месте не более трех раз.
• Для резки трубок необходимо использовать специальный труборез.
• Трубки нельзя отпиливать, поскольку добиться гладкого и перпендикулярного распила
трубок невозможно.
• Торцы трубок перед развальцовкой должны быть ровные без заусенцев.
• При необходимости удалить заусенцы на кромке трубки с помощью развертки
(риммера).
• Во избежание попадания в трубку металлического порошка при резании конец трубки
должен быть направлен вниз.
• Неправильное или неполное удаление заусенцев может вызвать утечку хладагента и
привести к неисправности компрессора.
• На медные соединительные трубки должны быть надеты теплоизоляционные трубки.
При использовании отрезков теплоизоляционных трубок они должны быть склеены
по торцам.
• При необходимости проделайте отверстие в стене для прокладывания трассы
межблочного соединения в соответствии с рисунком 8.12.

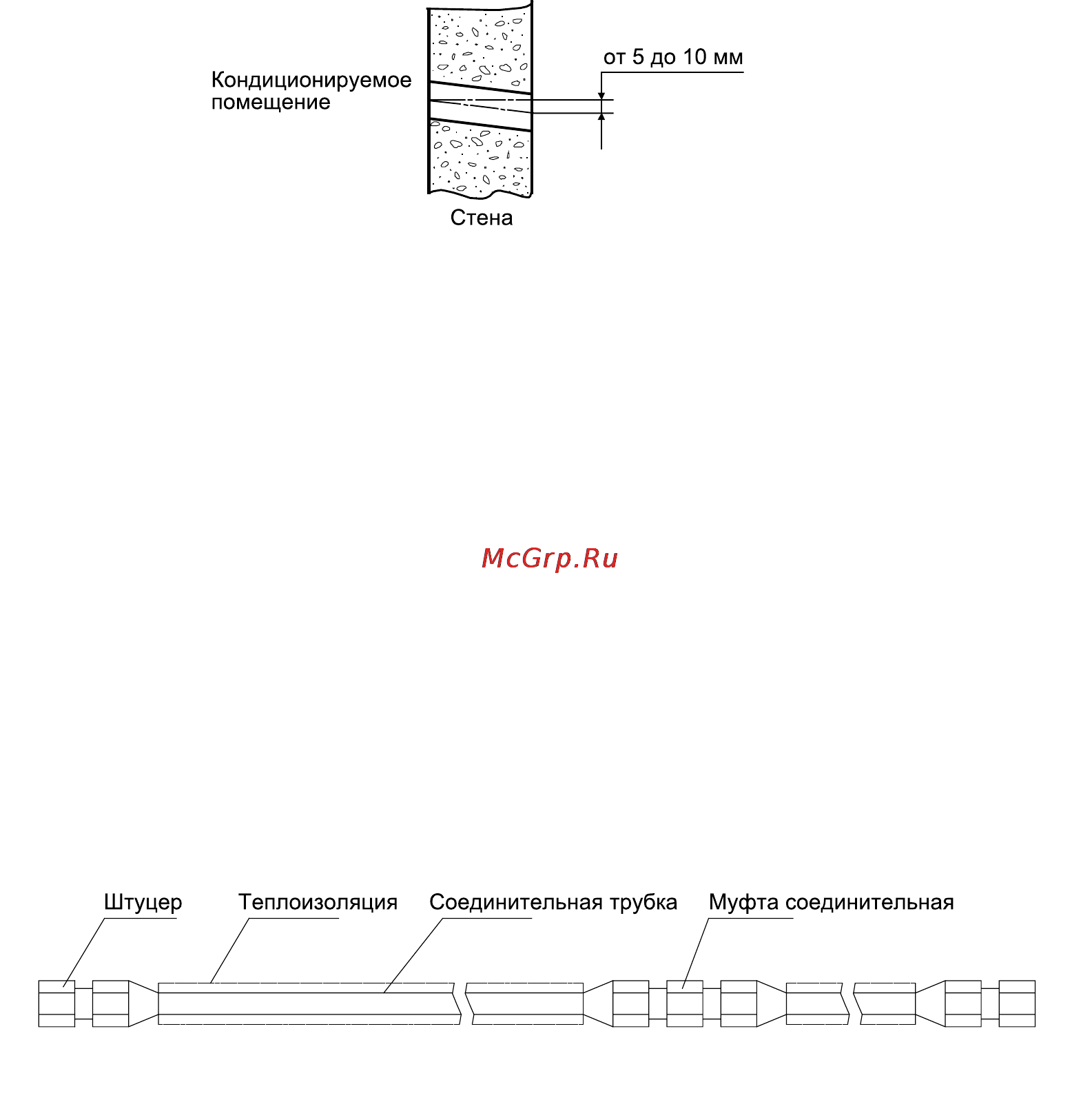

Рисунок 8.12– Монтажное отверстие в стене
• Для удобства подключения соединительных трубок используются специальные
отводы (фитинги)
• При подключении соединительных трубок пайкой необходимо вставить одну трубку в
другую на глубину не менее диаметра внутренней вставляемой трубки. Зазор между
стенками трубок должен быть 0,025…0,125 мм.
• Пайку производить нагреванием пламенем горелки с использованием медно&
фосфорного твердого припоя.
• При удлинении трассы возможно применение межтрубного соединения с
использованием соединительной муфты (см. рисунок 8.13)
Рисунок 8.13 – Соединение труб при удлинении трассы
