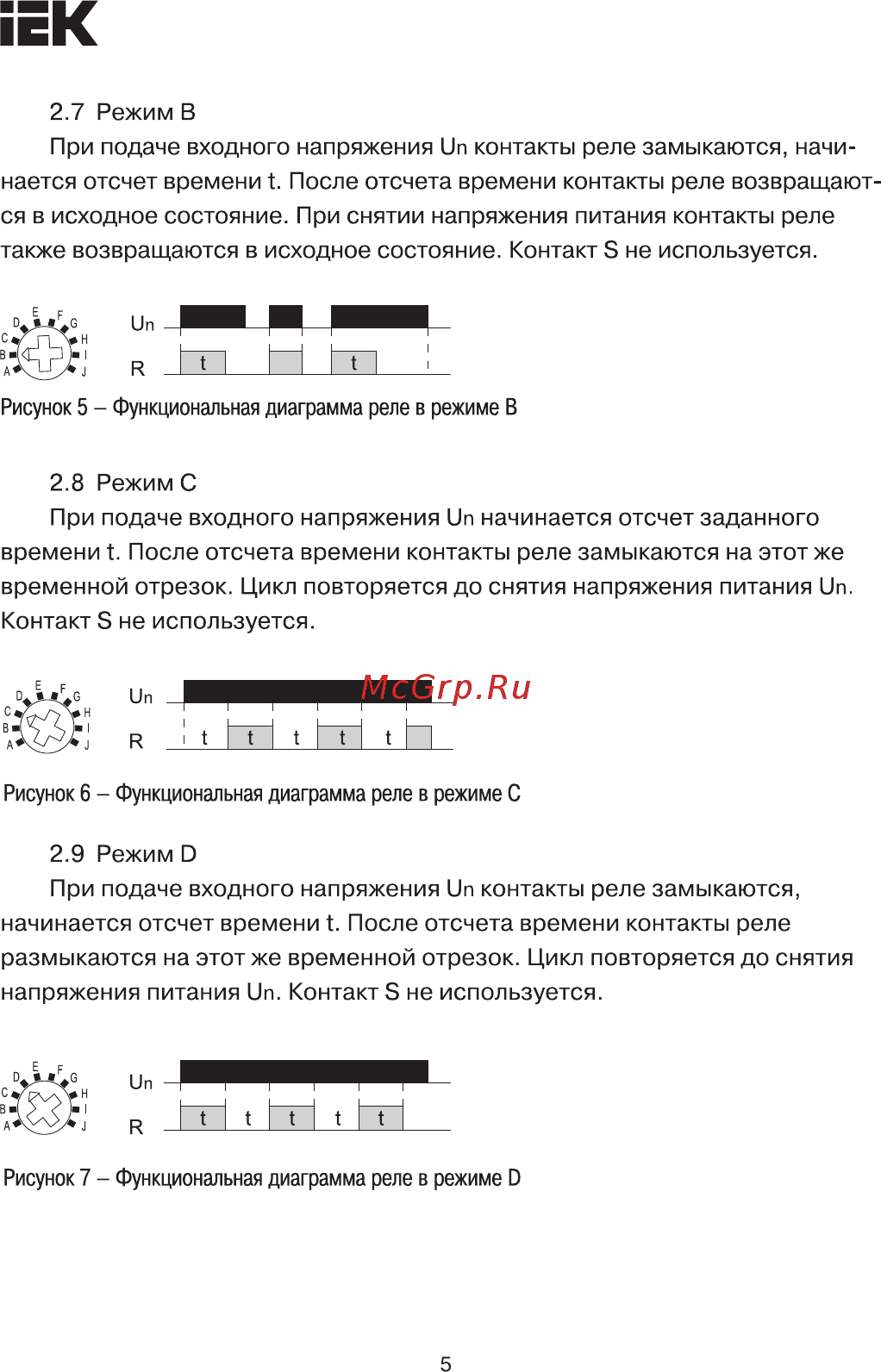

ЕК 2 7 Режим В При подаче входного напряжения Цп контакты реле замыкаются начи нается отсчет времени 1 После отсчета времени контакты реле возвращают ся в исходное состояние При снятии напряжения питания контакты реле также возвращаются в исходное состояние Контакт 5 не используется R Го И Ко_____ К Рисунок 5 Функциональная диаграмма реле в режиме В 2 8 Режим С При подаче входного напряжения ип начинается отсчет заданного времени Р После отсчета времени контакты реле замыкаются на этот же временной отрезок Цикл повторяется до снятия напряжения питания Цп Контакт 3 не используется п R 1 Щ ы I м Рисунок 6 Функциональная диаграмма реле в режиме С 2 9 Режим О При подаче входного напряжения ип контакты реле замыкаются начинается отсчет времени 1 После отсчета времени контакты реле размыкаются на этот же временной отрезок Цикл повторяется до снятия напряжения питания 11п Контакте не используется R ГП ГП ГП__ Рисунок 7 Функциональная диаграмма реле в режиме О 5
