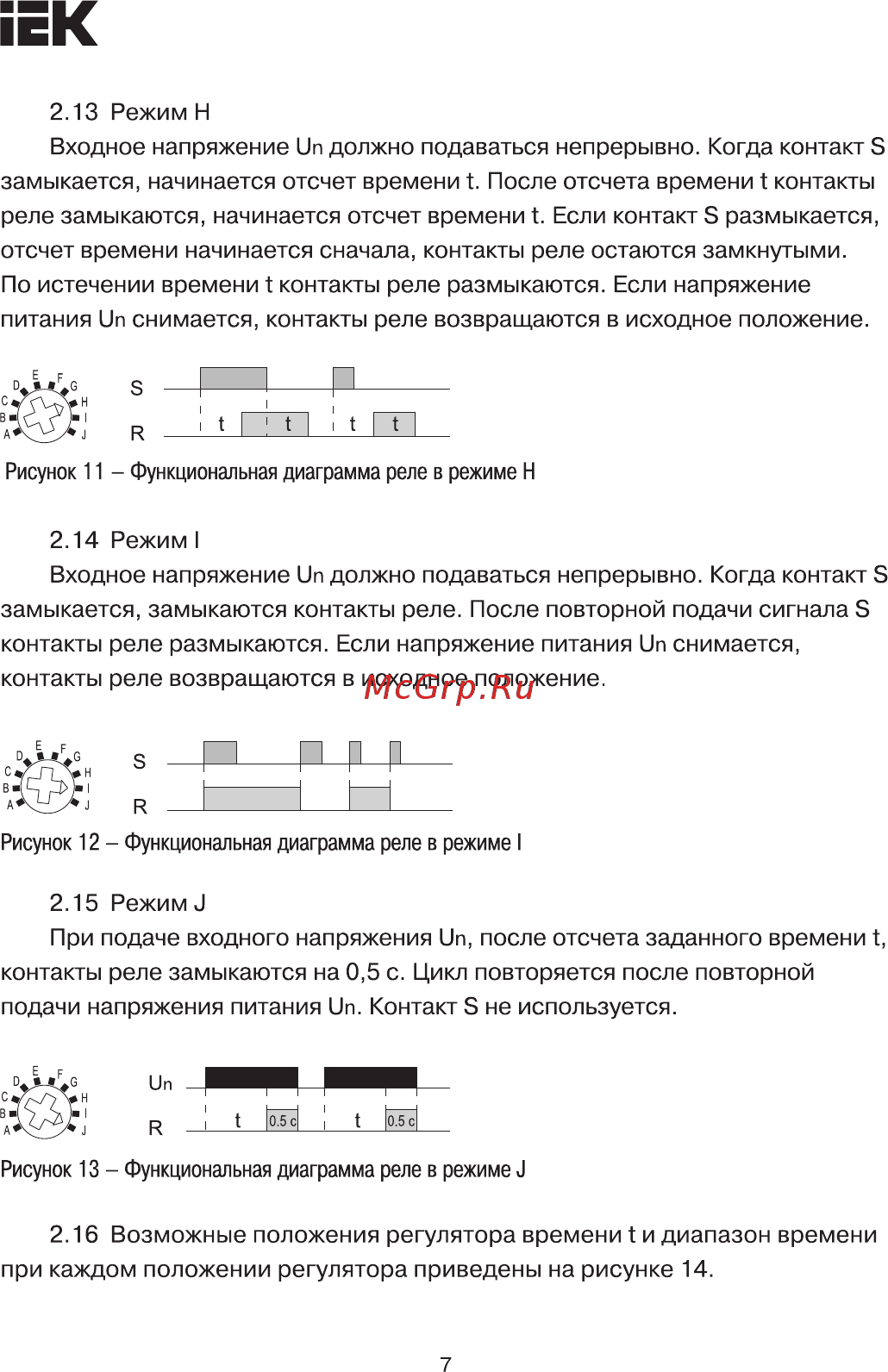

ЕК 2 13 Режим Н Входное напряжение 11п должно подаваться непрерывно Когда контакте замыкается начинается отсчет времени 1 После отсчета времени 1 контакты реле замыкаются начинается отсчет времени 1 Если контакт 3 размыкается отсчет времени начинается сначала контакты реле остаются замкнутыми По истечении времени 1 контакты реле размыкаются Если напряжение питания ип снимается контакты реле возвращаются в исходное положение Рисунок 11 Функциональная диаграмма реле в режиме Н 2 14 Режим I Входное напряжение ип должно подаваться непрерывно Когда контакт 3 замыкается замыкаются контакты реле После повторной подачи сигнала 3 контакты реле размыкаются Если напряжение питания ип снимается контакты реле возвращаются в исходное положение Рисунок 12 Функциональная диаграмма реле в режиме I 2 15 Режим 3 При подаче входного напряжения ип после отсчета заданного времени Е контакты реле замыкаются на 0 5 с Цикл повторяется после повторной подачи напряжения питания Цп Контакт 3 не используется Ьп Рисунок 13 Функциональная диаграмма реле в режиме 3 2 16 Возможные положения регулятора времени 1 и диапазон времени при каждом положении регулятора приведены на рисунке 14 7
