Инструкция по эксплуатации

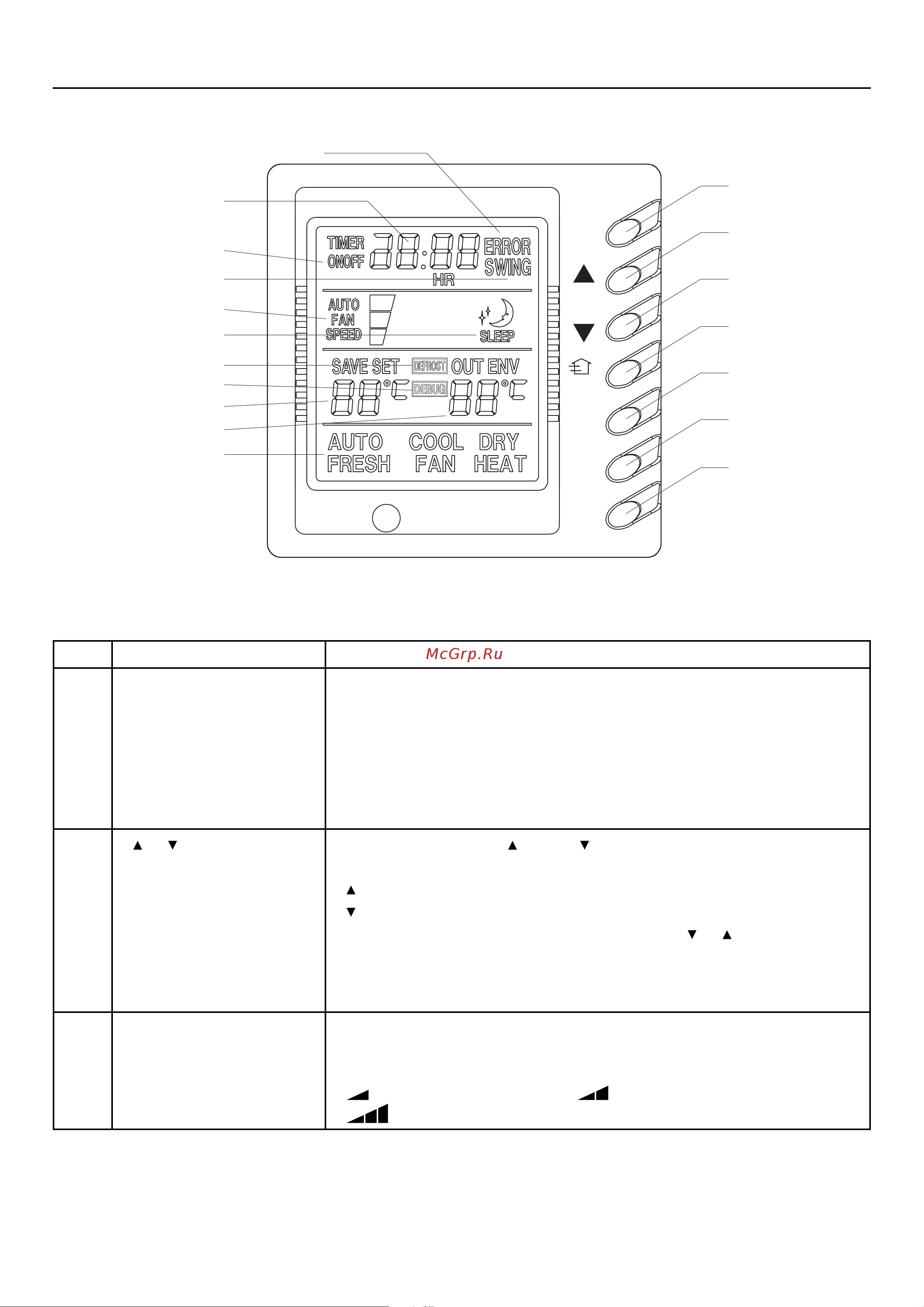

6.3 Проводной пульт управления (см. табл. 6.2)
Рис. 6.2
Таблица 6.2
Поз. Кнопки и индикация Комментарии
1 MODE
(Режим работы)
Последовательным нажатием кнопки выбирается режим
работы: AUTO-COOL-DRY-FAN-HEAT. На ЖК-дисплее пуль-
та высвечивается заданный режим (поз. 8 рис 6.2). Если
нажать на кнопку MODE и удерживать в течение 10 сек в
выключенном состоянии кондиционера, то включится или
выключится функция авторестарта в зависимости от преж-
него ее состояния
2,3 «
» « »
(Установка значений)
Нажатием кнопок « » или « » устанавливаются требуемые
значения температуры или значения времени таймера.
« » — увеличение значений заданной температуры
« » — уменьшение значений заданной температуры
Если одновременно нажать на кнопки « » « », то включит-
ся блокировка клавиш пульта и на дисплее высвечивается
надпись ЕЕ. Для разблокировки пульта необходимо дан-
ные кнопки нажать повторно.
4 FAN (Вентилятор) Установка скорости вращения вентилятора внутреннего
блока. Последовательным нажатием кнопки изменяется
скорость вентилятора: Auto — автоматический режим;
«
» — низкая скорость; « » — средняя скорость;
«
» — высокая скорость (индикация поз. 14 рис. 6.2)
MODE
ON/OFF
FAN
SWING
TIMER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
