DBX iEQ-15 [13/16] Основные виды коммутации

Цифровые графические эквалайзеры dbx iEQ

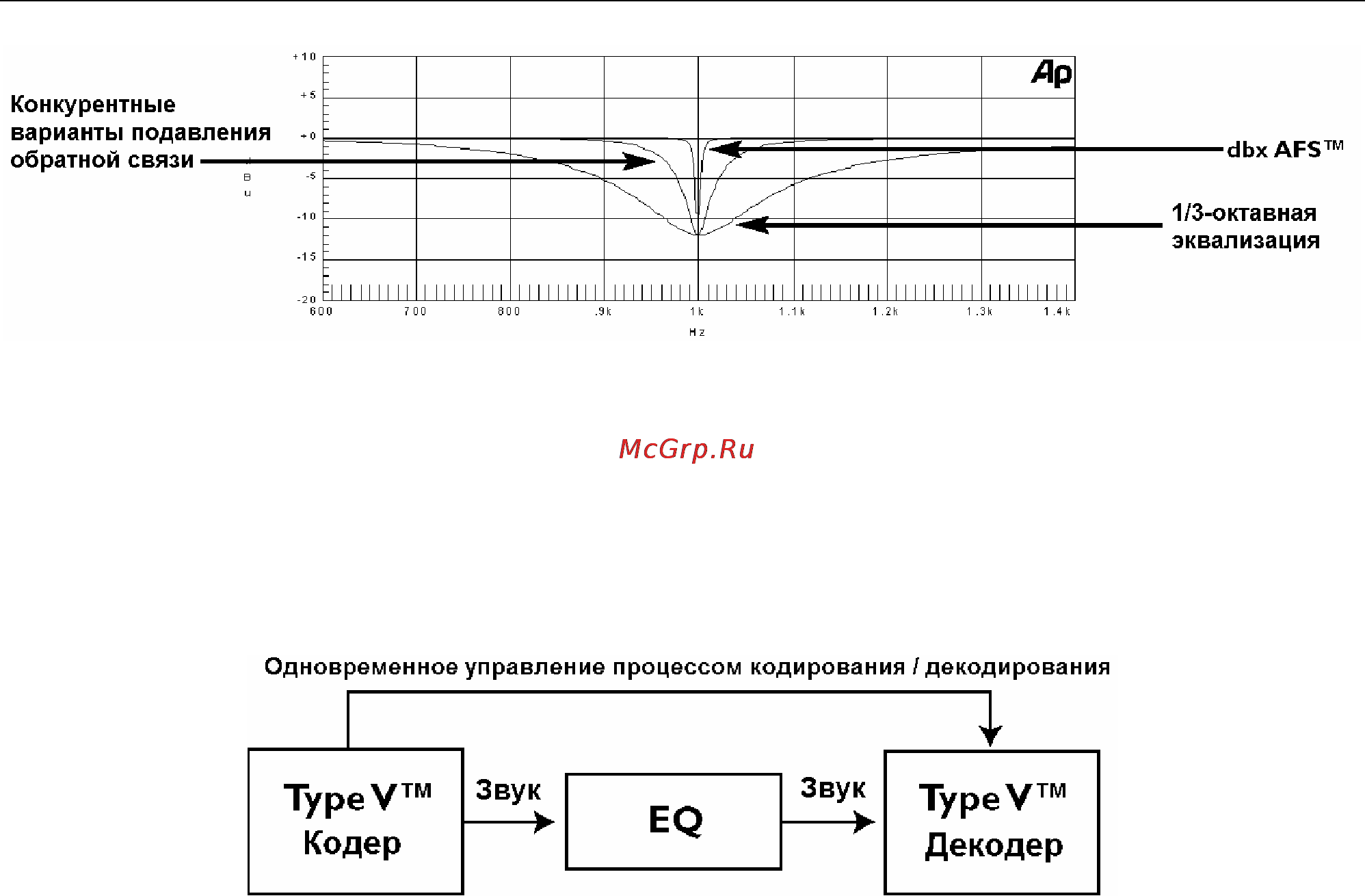

Кнопка dbx Type V™ Noise Reduction: включает (при этом загорается светодиод) схему

шумопонижения dbx Type V™ внутри эквалайзера. Обычно применение графических

эквалайзеров повышает уровень шума в тракте звукового сигнала, а Type V™ позволяет

понизить появляющийся шум методом кодирования / декодирования (показан ниже). Светодиод

на кнопке горит при активизации схемы шумопонижения dbx Type V™.

Потенциометры частотных полос: каждый из них обеспечивает усиление или подавление

сигнала на соответствующей частоте в диапазонах ±6 дБ или ±15 дБ, в зависимости от позиции

кнопки RANGE. Когда все потенциометры установлены в центральное (нейтральное)

положение, АЧХ выходного сигнала не изменяется. Центры частотных полос в модели iEQ 31

отстоят друг от друга на интервал 1/3 октавы; центры частотных полос в модели iEQ 15 отстоят

друг от друга на интервал 2/3 октавы, в соответствии со стандартом ISO.

Кнопка Low-Cut: включает (при этом загорается светодиод) или выключает схему обрезного

НЧ фильтра Бесселя (18 дБ/октава, 40 Гц). Нажатие кнопки включает фильтр в звуковой тракт

эквалайзера.

Основные виды коммутации

Эквалайзеры серии iEQ оборудованы симметричными входами и выходами, поэтому могут

работать с источниками как симметричного, так и несимметричного звукового сигнала линейного

уровня.

Чтобы подключить Ваш эквалайзер к другим компонентам звуковой системы, сделайте

следующее:

• Прежде чем осуществлять коммутацию, отключите питание всех входящих в систему

устройств.

• Установите эквалайзер в стандартной рэковой стойке.

Это делается с помощью входящих в комплект поставки винтов. Окружающая температура

включенного прибора не должна превышать 45°C. Кроме того, несмотря на то, что корпус

защищает схему от наведенных радиочастотных и магнитных помех, их источники следует

удалить от эквалайзера как можно дальше.

• Осуществите коммутацию с помощью разъемов XLR, 1/4" TRS или Euroblock (в

соответствии с требованиями системы)
