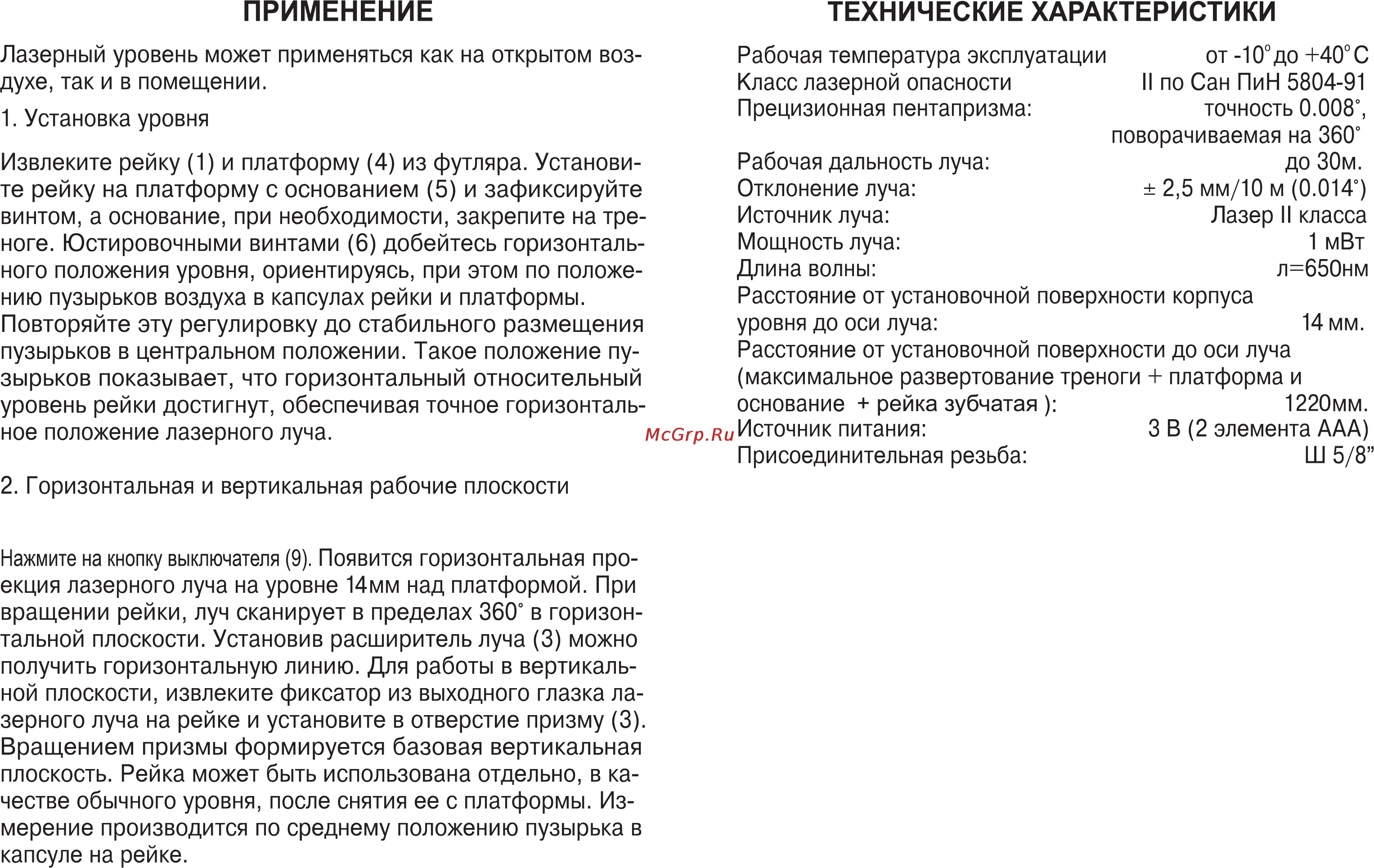

ПРИМЕНЕНИЕ Лазерный уровень может применяться как на открытом воз духе так и в помещении 1 Установка уровня Извлеките рейку 1 и платформу 4 из футляра Установи те рейку на платформу с основанием 5 и зафиксируйте винтом а основание при необходимости закрепите на тре ноге Юстировочными винтами 6 добейтесь горизонталь ного положения уровня ориентируясь при этом по положе нию пузырьков воздуха в капсулах рейки и платформы Повторяйте эту регулировку до стабильного размещения пузырьков в центральном положении Такое положение пу зырьков показывает что горизонтальный относительный уровень рейки достигнут обеспечивая точное горизонталь ное положение лазерного луча 2 Горизонтальная и вертикальная рабочие плоскости Нажмите на кнопку выключателя 9 Появится горизонтальная про екция лазерного луча на уровне 14мм над платформой При вращении рейки луч сканирует в пределах 360 в горизон тальной плоскости Установив расширитель луча 3 можно получить горизонтальную линию Для работы в вертикаль ной плоскости извлеките фиксатор из выходного глазка ла зерного луча на рейке и установите в отверстие призму 3 Вращением призмы формируется базовая вертикальная плоскость Рейка может быть использована отдельно в ка честве обычного уровня после снятия ее с платформы Из мерение производится по среднему положению пузырька в капсуле на рейке ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая температура эксплуатации Класс лазерной опасности Прецизионная пентапризма от 10 до 40 С II по Сан ПиН 5804 91 точность 0 008 поворачиваемая на 360 Рабочая дальность луча до 30м Отклонение луча 2 5 мм 10 м 0 014 Источник луча Лазер II класса Мощность луча 1 мВт л 650нм Длина волны Расстояние от установочной поверхности корпуса уровня до оси луча 14 мм Расстояние от установочной поверхности до оси луча максимальное развертование треноги платформа и основание рейка зубчатая 1220мм Источник питания 3 В 2 элемента ААА Присоединительная резьба Ш 5 8
