Gree BUTTERFLY KFR-26GW/A13 [27/32] Установка

Установка внутреннего блока

ПРИМЕЧАНИЕ:

• Все электрические работы должны выполняться квалифицированным персоналом

с соблюдением действующих правил безопасности.

• Необходимо использование номинального напряжения и схемы исключения.

• Пожалуйста, используйте только предохранители требуемого номинала.

• В случае неисправности кабеля питания во избежание несчастных случаев он должен

быть заменен производителем, его представителем или аналогичным квалифициро

ванным лицом.

• Диаметр силового провода должен быть достаточно большим. Для замены неисправ

ных кабелей используйте специально предназначенные кабели питания.

• Электрические работы должны соответствовать действующим национальным стан

дартам.

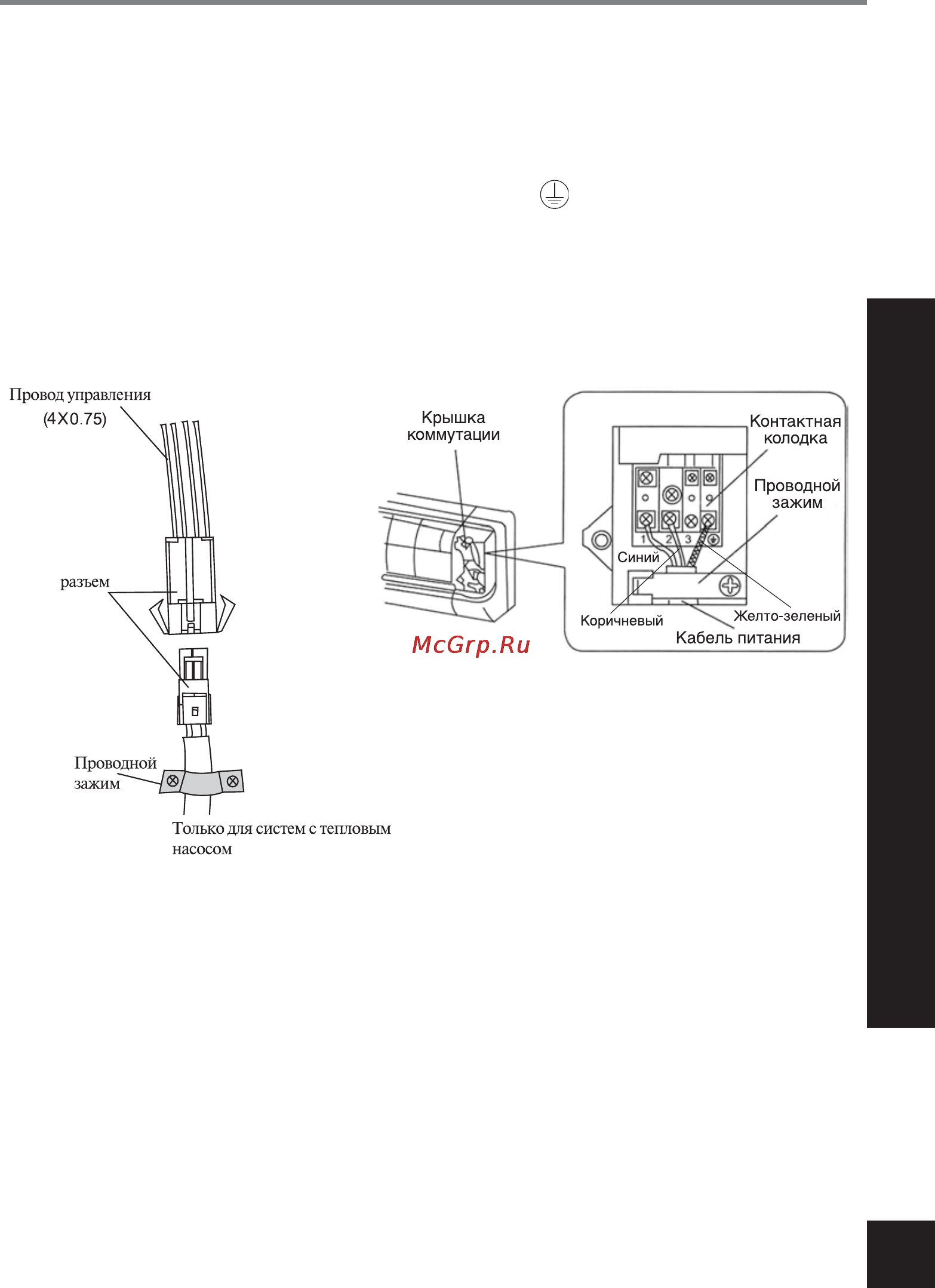

• Электрические соединения

1. Откройте внешнюю панель.

2. Снимите крышку коммутации.

3. Проведите силовой соединительный кабель с обратной стороны внутреннего блока и

протяните его через проводное отверстие для подключения.

4. Подключите синий провод кабеля питания к клемме "N(1)", коричневый  к клемме

"2" и желтозеленый (провод заземления)  к клемме , как показано на рис. 3.

5. Для устройств с тепловым насосом подключите провод управления (4 X 0,75) к внут

реннему блоку с помощью проводного соединителя, после чего закрепите провод на

шасси, рис. 4.

6. Вставьте крышку коммутации.

7. Установите на место внешнюю панель.

Установка

Рис. 3

Рис. 4
