Gree BUTTERFLY KFR-26GW/A13 [29/32] Установка наружного блока
![Gree BUTTERFLY KFR-26GW/A13 [29/32] Установка наружного блока](/views2/1052364/page29/bg1d.png)

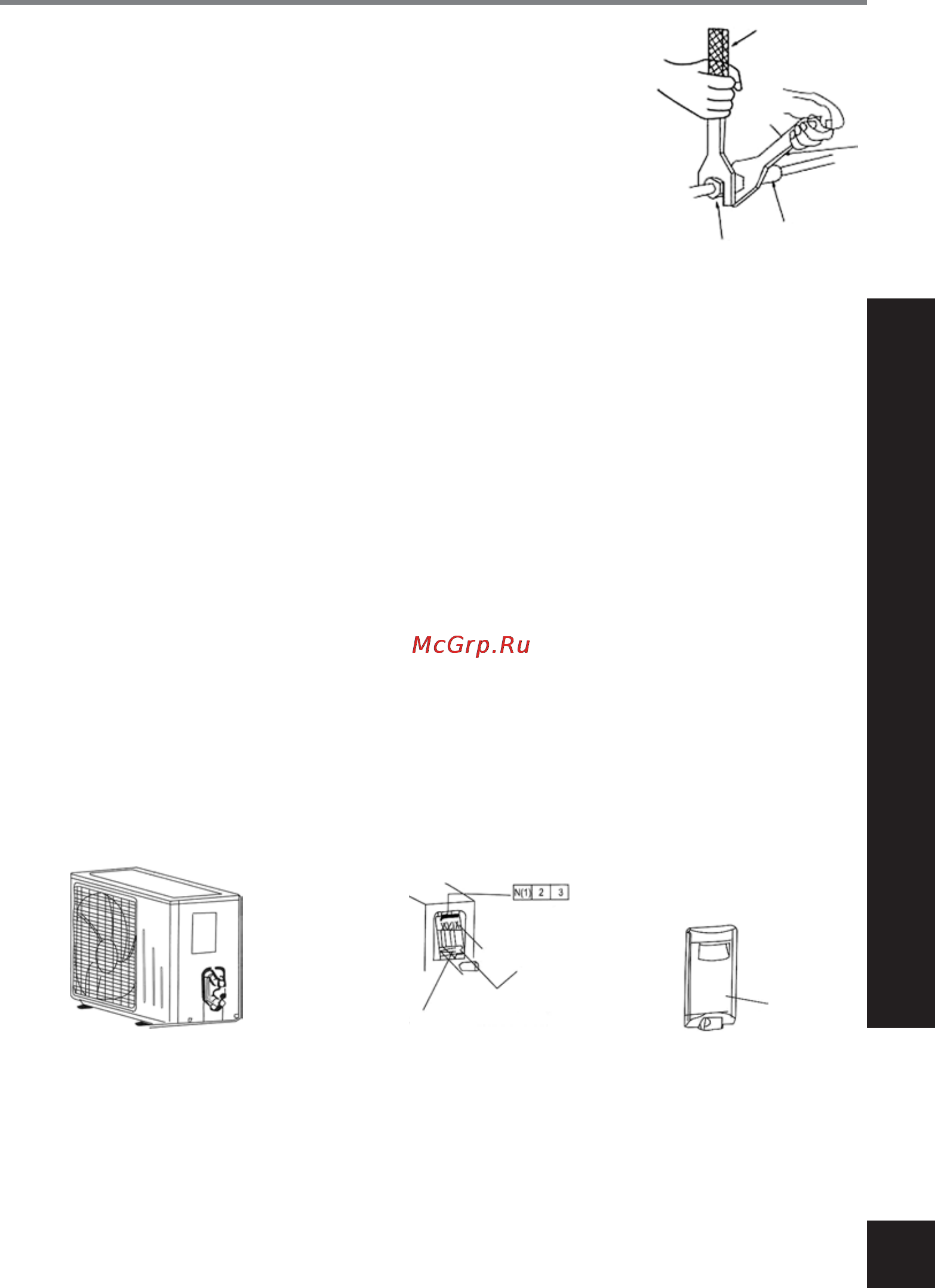

29
Установка наружного блока
Установка соединительной трубы
1. Выровняйте центр трубного раструба с соответствующим
вентилем.
2. Закрутите раструбную гайку рукой, после чего затяните ее
при помощи гаечного ключа и ключа с регулируемым крутя
щим моментом.
ПРИМЕЧАНИЕ:
Чрезмерный момент затяжки может разрушить поверхность
гайки.
Таблица момента затяжки
Диаметр шестигранной гайки (мм) Момент затяжки (Nm)
∅ 6 15 ~ 20
∅ 9,5 31 ~ 35
∅ 12 50 ~ 55
Электрические соединения
1. Демонтируйте большую рукоятку.
2. Снимите проводной зажим и подключите конец кабеля питания с помощью винтов
к контактной колодке. Убедитесь в том, что схема коммутации соответствует схеме
подключения внутреннего блока.
3. Закрепите кабель проводным зажимом и произведите все соответствующие элект
рические соединения.
4. Убедитесь в надежном подключении электропроводки.
5. Установите на место большую рукоятку.
6. Необходимо использование воздушного полюсного размыкателя с контактным раз
делением не менее 3 мм на всех полюсах.
ПРИМЕЧАНИЕ:
• Неправильная коммутация является причиной электрических неисправностей.
• Не натягивайте провод при фиксации его проводным зажимом.
Большая
рукоятка
