Sila PRO 10000MH [11/53] Подключения фотомодулей

e-solarpower.ru

6. Подключения фотомодулей

Внимание: Перед подключением фотомодулей, установите автоматический выключатель

постоянного тока между фотомодулями и инвертором.

Примечание1: Используйте автоматический выключатель 1000В/20А

Примечание2:

Следуйте пошаговой инструкции для выполнения подключения фотомодулей:

Шаг 3: Соберите соединители для подключения фотомодулей следуя инструкции ниже:

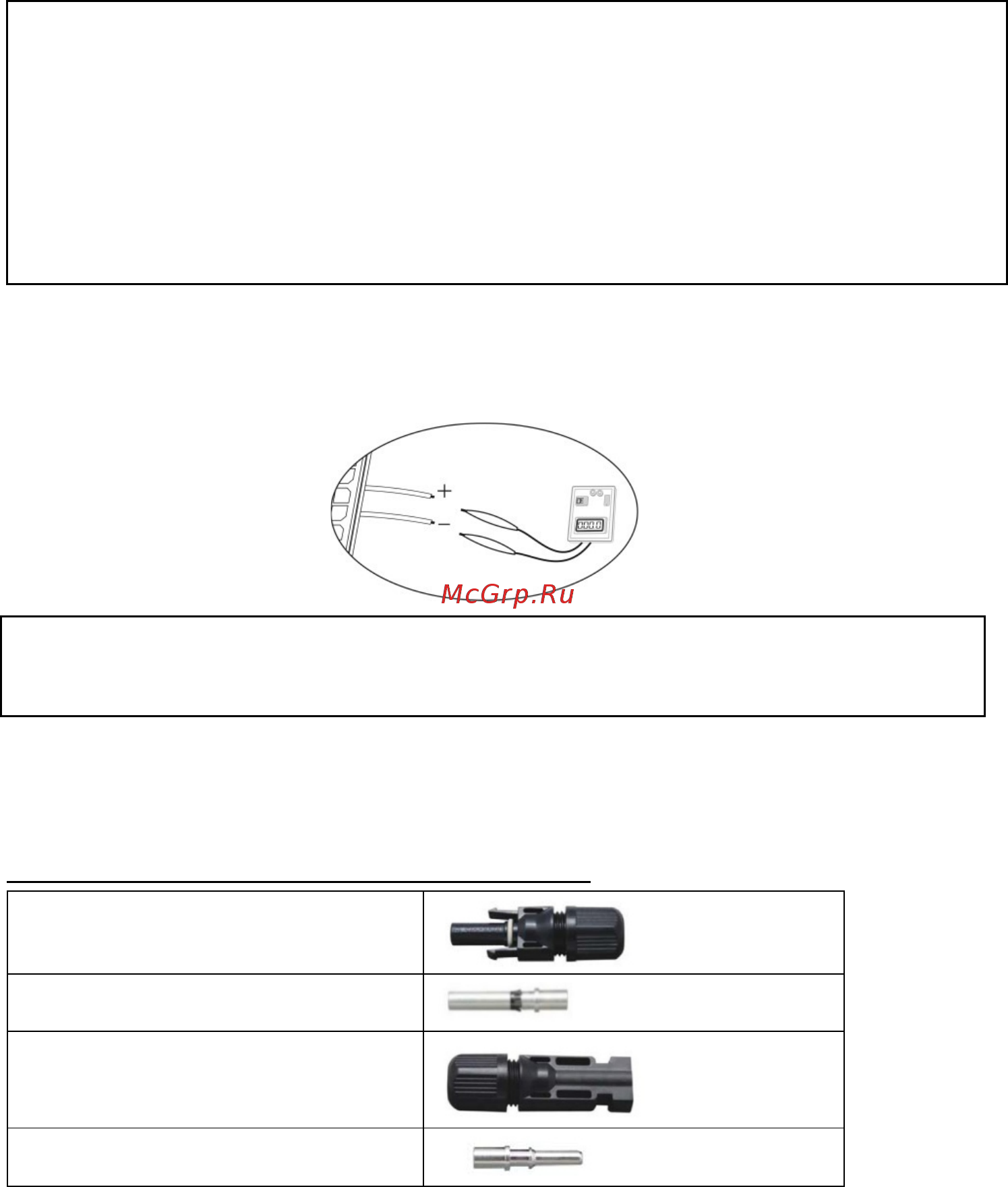

Составляющие соединителей и инструменты:

Мама корпус

Наконечник мама

Внимние: Превышение максимального напряжения фотомодулей может вывести из

строя инвертор. Проверьте напряжение цепи фотомодулей перед подключением

Внимание: Из-за того что инвертор не изолирован, он может работать только с

такими типами фотомодулей: моно-, поликристалические, тонкопленочные

Для избежания неполадок, не подключайте фотомодули с возможностью токов

утечки. Для примера, заземленные фотомодули могут привести к токам утечки на

инвертор. При использовании тонкопленочных фотомодулей, убедитесь что они не

Внимание: Устанавливайте защиту от перенапряжения между фотомодулями и

инвертором. Иначе попадание молнии в фотомодули повредит инвертор.

Категория устойчивости фотомодулей к перенапряженим III.

заземлены.

Шаг 1: Проверьте суммарное напряжение подключаемых фотомодулей.. Напряжение

фотомодулей должно бить в диапазоне 350-900В. Система применяется при работе с

с двумя подключениями фотомодулей. Убедитесь что максимальный ток одного

подключения не более 18,6А

Шаг 2: Выключите выключатель постоянного тока.

Папа корпус

Наконечник папа

к инвертору.
