• Установка монтажной панели
1. Всегда устанавливайте монтажную па
нель горизонтально.
2. Закрепите монтажную панель на вы
бранном месте установки с помощью
прилагаемых винтов.
3. Убедитесь в том, что монтажная панель
способна выдержать вес взрослого чело
века (60 кг), а также в том, что вес равно
мерно распределен на каждый винт.
• Установка сливного шланга
1. Для обеспечения нормального дрениро
вания сливной шланг должен иметь на
клон вниз.
2. Не растягивайте и не сгибайте сливной
шланг, а также не утапливайте его конец
в воду.
••
Установка трубного отверстия
1. Проделайте трубное отверстие (∅ 80) в
стене с небольшим наклоном вниз в на
правлении внешней стороны. Центр от
верстия должен определяться в соответ
ствии с рис. 2.
2. Вставьте в отверстие трубную соедини
тельную втулку, защищающую соедини
тельный трубопровод и электропроводку
от повреждений.
27
Установка внутреннего блока
26
Установка внутреннего блока
Установка внутреннего блока

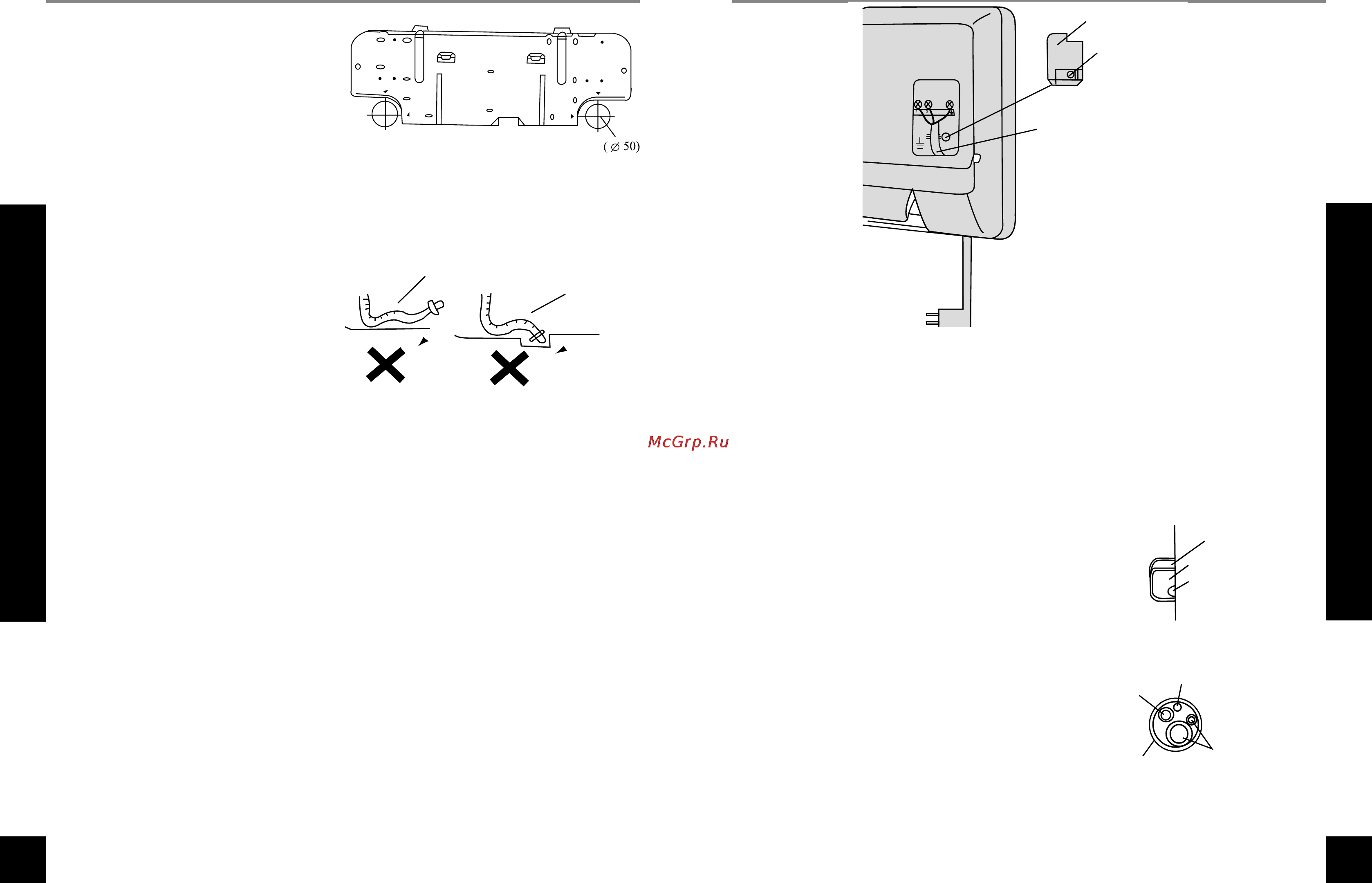

Рис. 1
Растяжка
Сгиб
Конец шланга утоплен
• Установка соединительных труб
Подключите соединительные трубы к соответствующим соединительным муфтам внут
реннего блока (см. стр. 27 "Установка соединительных труб")
ПРИМЕЧАНИЕ:
••
Подключите соединительные трубы сначала к внутреннему блоку, затем к внешнему блоку.
••
Будьте осторожны со сгибанием соединительных труб, Вы можете их повредить.
••
В случае чрезмерного момента затяжки раструбных гаек возможны утечки.
• Электрические соединения
1. Откройте внешнюю панель.
2. Снимите крышку коммутации.
3. Проведите силовой соединительный кабель с обратной стороны внутреннего блока и
протяните его через проводное отверстие для подключения.
4. Подключите синий провод кабеля питания к клемме "N(1)", красный к клемме "2",
коричневый  к клемме "3" и желтозеленый (провод заземления)  к клемме , как по
казано на рис. 3.
5. Вставьте крышку коммутации.
6. Установите на место внешнюю панель.
Рис. 2
Крышка коммутации
Кабель питания
Рис. 3
ПРИМЕЧАНИЕ:
••
Все электрические работы должны выполняться квалифицированным персоналом с со
блюдением действующих правил безопасности.
••
Схема подачи питания типа "звезда".
••
Необходимо использование номинального напряжения и схемы исключения.
••
Необходима установка прерывателя цепи утечки и автоматического выключателя, рассчи
танных на соответствующие мощности. В данных моделях должен использоваться автома
тический выключатель на 16A.
Заделанные концы 1
Заделанные концы 2
Заделанные концы 3
Провод питания
Сливной шланг
Оберточная лента
Соединительные
трубы
Рис. 4
Рис. 5
••
Установка внутреннего блока
1. При протяжке трубопровода и электропровод
ки слева или справа от внутреннего блока по
мере необходимости отрежьте заделанные
концы от шасси (см. рис. 4)
• При протяжке только электропроводов от
режьте заделанные концы 1.
• При протяжке и электропроводов и труб от
режьте заделанные концы 1 и 2.
2. Обмотайте трубки и электропровода и пропу
стите их через отрезанные концы (см. рис.5).
3. Зацепите два монтажных отверстия внутрен
него блока на верхние петли задней панели и
проверьте их прочность.
4. Блок должен устанавливаться на расстоянии
не менее 2,3 м от пола.
