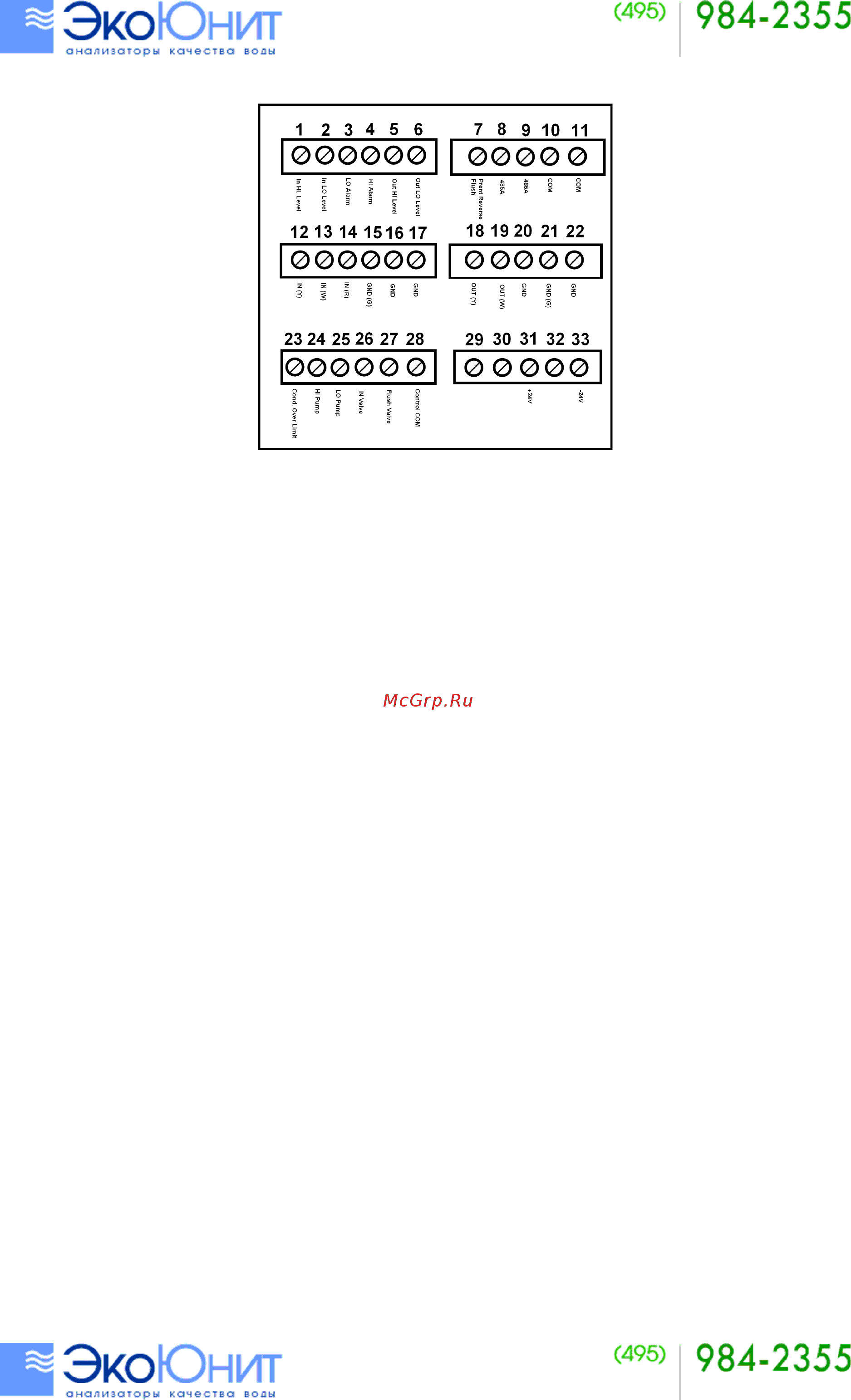

Задняя панель прибора

Так как в контроллере испо льзуются м аломощ ные реле, не предназначенные для больших

индуктивных нагрузок, то необходимо использовать промежуточные реле и контакторы. Прямое

управление не допускается.

Разъемы для подключения:

1 – вход датчика высокого уровня питаю щей воды в е мкости (НО, закр ы в а ет ся при низком уровне

воды)

2 – вход датчика низкого уровня питающей воды в емкости (НО, закр ы в а ет ся при высоком уровне

воды)

3 – вход д ат ч и ка н и зк о го д ав л е ни я (НО, за кр ы в а ет ся п р и з а да н н ом низком ур о вн е давления)

4 – вход д ат ч ик а в ы со к о го д ав л е ни я (НЗ)

5 – вход д ат ч и ка в ы со к о го ур о в ня п е рмеата в ем ко с ти (НО, за кр ы в а ет ся п р и ни зком уровне воды)

6 – вход д ат ч и ка н и зк о го ур о вн я п е рм е а та в е м ко с ти (НО, за кр ы в а ет ся п р и вы соком уровне воды)

7 – вход си г на л а предварительной обра тной промывки

8 – порт RS485 вход А

9 – порт RS485 вход В

10 – общи й в х о д

11 – общи й в х о д

12 – желтый провод э ле к тр о д а п и т ающей вод ы

13 - белый провод электрода питающей воды

14 – красный провод э ле к тр о д а (для термо ко м п е н са ц и и )

15 – зеленый провод э ле к тр о д а п и т ающей вод ы

16, 17, 20, 22 – общи й в х од з аз ем л е н и я

18 – желтый провод э ле к тр о д а п е р м е ат а

19 – белый п р о во д эл е к тр о д а п е р м еа т а

21 – зеленый провод э ле к тр о д а п е р м е ат а

23 – реле у пр а в ле н и я кл а п а но м п р е вышения э ле к тр о п ро в о д но с ти (НО)

24 – реле у пр а в ле н и я н асосом высокого давления (НО)

25 – реле у пр а в ле н и я н ас о со м н и зк ог о д а в л ен и я (НО)

26 – реле у пр а в ле н и я вп у с кн ы м к л а п ан о м (н о р м ал ь н о от к ры т ы й )

27 – реле у пр а в ле н и я сл и в н ы м к л ап а н ом (нормал ьн о о тк р ы тый)

28 – Общи й вх о д д л я с и гн а л ов 23, 24, 25, 26, 27

31 – Вход +24В

33 – Вход "24В

УСТАНОВКА ЭЛЕКТРОДА

Измерительный электрод для электропроводности одна из самых главных частей контроллера

электропроводности. Его установка должна производиться корректно, иначе возмо жно получение
