8
Русский
Перед началом эксплуатации
Перед подключением следует выключить
питание всех устройств.

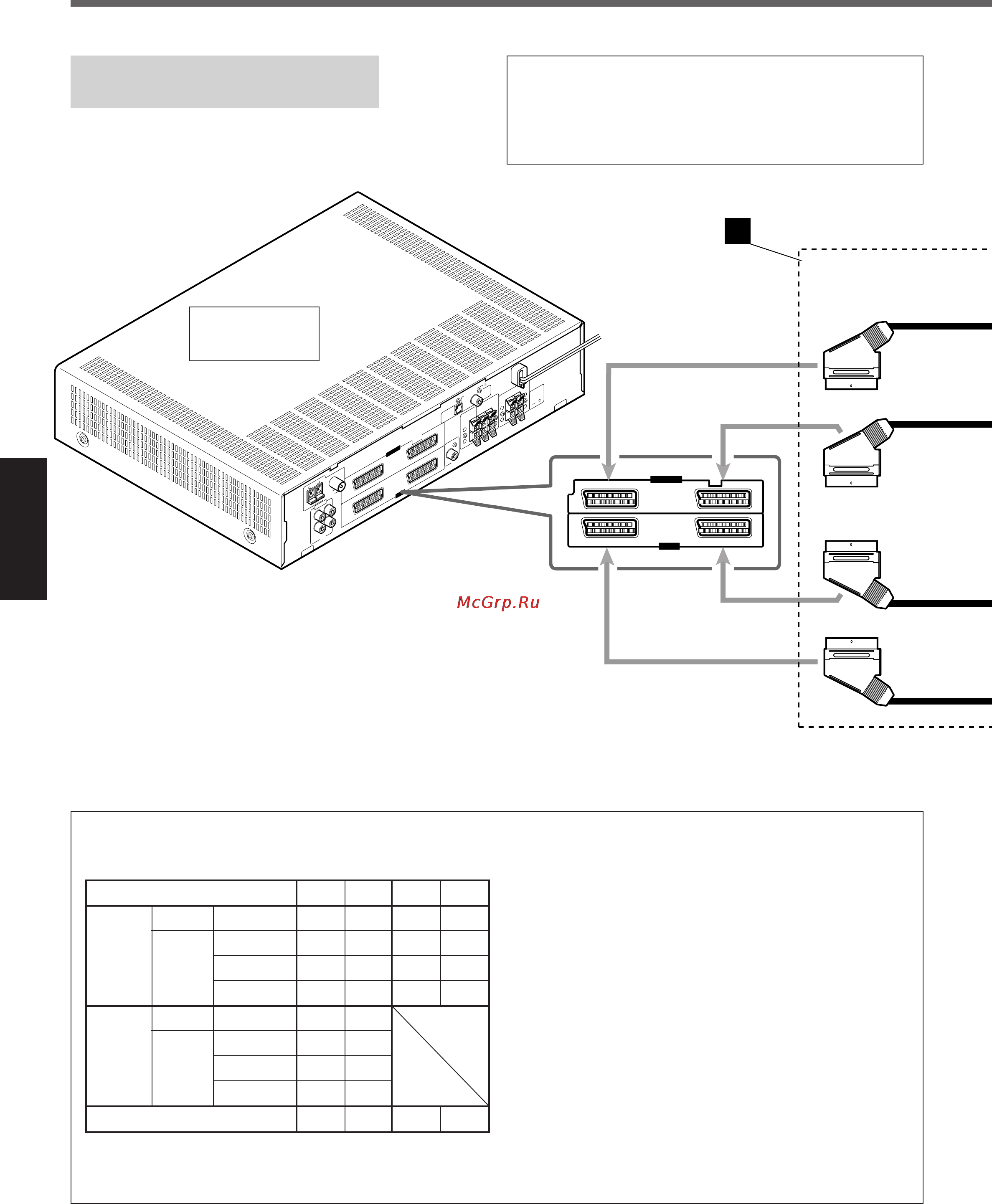

На рисунке показано типовое расположение входных/
выходных разъемов.
При подключении к другим устройствам, см. инструкции
по их эксплуатации, так как названия разъемов устройств
могут быть разными.
RX-E111R/
RX-E112R
*1 Сигналы, входящие с разъема SCART, не могут выходить
через этот же самый разъем SCART.
*2 Видео формат выходных видео сигналов согласуется с
видео форматом входных видео сигналов. Например, если
в данный аппарат поступают сигналы S-video, то и
выходить из него могут только сигналы S-video.
См. руководство по эксплуатации видео компонентов и
проверьте форматы из входных/выходных видео
сигналов.
*3 Сигналы функции T-V LINK всегда проходят через
данный аппарат.
Характеристики разъема SCART
TV VCR STB DVD
AUDIO L/R VVVV
IN
Композитный
VVVV
VIDEO S-video − VVV
RGB − VVV
AUDIO L/R V*1 V*1
OUT
Композитный
V*1*2 V*1*2
VIDEO S-video V*2 −
RGB V*2 −
T-V LINK V*3 V*3 V*3 V*3
FM 75
COAXIAL
CAUTION :
SPEAKER
IMPEDANCE
816
+
–
+
–
+
–
+
–
AM LOOP
AM
EXT
DIGITAL 2
(STB)
DIGITAL 1
(DVD)
DIGITAL IN
CENTER
SPEAKER
REAR SPEAKERS
RIGHT LEFT
FRONT SPEAKERS
RIGHT LEFT
OUT
(REC)
IN
(PLAY)
TAPE
SUBWOOFER
OUT
AUDIO
VCR
TV
DVD
STB
AV IN/OUT
AV IN
D
AV IN/OUT
AV IN
VCR
TV
STBDVD
ANTENNA
EN01-09.RX-E111&112R[RUS] 13.03.02, 11:528
