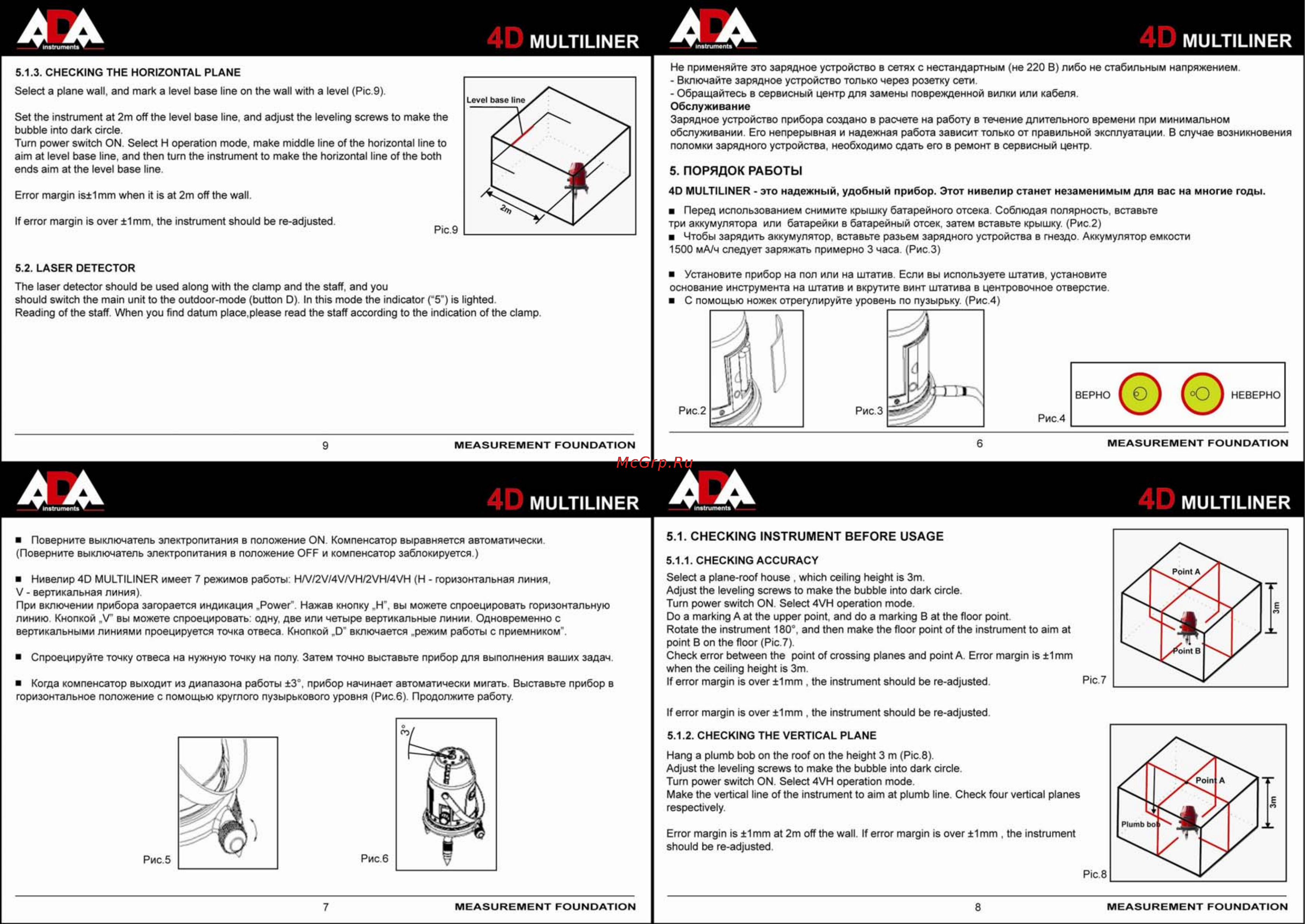

MULTILINER 4A MULTILINER He применяйте это зарядное устройство в сетях с нестандартным не 220 В пибо не стабильным напряжением Включайте зарядное устройство только через розетку сети Обращайтесь в сервисный центр для замены поврежденной вилки или кабеля Обслуживание Зарядное устройство прибора создано в расчете на работу в течение длительного времени при минимальном обслуживании Его непрерывная и надежная работа зависит только от правильной эксплуатации В случае возникновения поломки зарядного устройства необходимо сдать его в ремонт в сервисный центр 5 1 3 CHECKING THE HORIZONTAL PLANE Select a plane wall and mark a level base line on the wall with a level Pic 9 Set the instrument at 2m off the level base line and adjust the leveling screws to make the bubble into dark circle Turn power switch ON Select H operation mode make middle line of the horizontal line to aim at level base line and then turn the instrument to make the horizontal line of the both ends aim at the level base line 5 ПОРЯДОК РАБОТЫ Error margin isllmm when it is at 2m off the wall 4D MULTILINER это надежный удобный прибор Этот нивелир станет незаменимым для вас на многие годы If error margin is over t1mm the instrument should be re adjusted Перед использованием снимите крышку батарейного отсека Соблюдая полярность вставьте три аккумулятора или батарейки в батарейный отсек затем вставьте крышку Рис 2 Чтобы зарядить аккумулятор вставьте разьем зарядного устройства в гнездо Аккумулятор емкости 1500 мА ч следует заряжать примерно 3 часа Рис З Pic9 5 2 LASER DETECTOR Установите прибор на пол или на штатив Если вы используете штатив установите основание инструмента на штатив и вкрутите винт штатива в центровочное отверстие С помощью ножек отрегулируйте уровень по пузырьку Рис 4 The laser detector should be used along with the clamp and the staff and you should switch the main unit to the outdoor mode button D In this mode the indicator C5 is lighted Reading of the staff When you find datum place please read the staff according to the indication of the clamp 9 MEASUREMENT FOUNDATION АА т MULTILINER instrument Поверните выключатель электропитания в положение ON Компенсатор выравняется автоматически Поверните выключатель электропитания в положение OFF и компенсатор заблокируется Нивелир 4D MULTILINER имеет 7 режимов работы H V 2V 4V VH 2VH 4VH Н горизонтальная линия V вертикальная линия При включении прибора загорается индикация Power Нажав кнопку Н вы можете спроецировать горизонтальную линию Кнопкой V вы можете спроецировать одну две или четыре вертикальные линии Одновременно с вертикальными линиями проецируется точка отвеса Кнопкой D включается режим работы с приемником Спроецируйте точку отвеса на нужную точку на полу Затем точно выставьте прибор для выполнения ваших задач Когда компенсатор выходит из диапазона работы 13 прибор начинает автоматически мигать Выставьте прибор в горизонтальное положение с помощью круглого пузырькового уровня Рис 6 Продолжите работу AA instrumenta 5 1 CHECKING INSTRUMENT BEFORE USAGE 5 1 1 CHECKING ACCURACY Select a plane roof house which ceiling height is 3m Adjust the leveling screws to make the bubble into dark circle Turn power switch ON Select 4VH operation mode Do a marking A at the upper point and do a marking B at the floor point Rotate the instrument 180 and then make the floor point of the instrument to aim at point B on the floor Pic 7 Check error between the point of crossing planes and point A Error margin is 1mm when the ceiling height is 3m If error margin is over 1 mm the instrument should be re adjusted If error margin is over 1mm the instrument should be re adjusted 5 1 2 CHECKING THE VERTICAL PLANE Hang a plumb bob on the roof on the height 3 m Pic 8 Adjust the leveling screws to make the bubble into dark circle Turn power switch ON Select 4VH operation mode Make the vertical line of the instrument to aim at plumb line Check four vertical planes respectively Error margin is 1 mm at 2m off the wall If error margin is over 1 mm the instrument should be re adjusted Рис 5 Рис 6 MULTILINER
