Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd
8.8.5.3 Положение DIP-переключателя адресного кода выбираются в бинарной систе-
ме. Значение «0» соотвествует положению штырька ON,
Значение «1» соотвествует противоположному положению штырька переключателя.
8.8.5.4 Например, значение DIP-переключателя 0111 — это соответствует адресу 8,
при этом штырьки 1,2,3 в положении OFF, штырек 4 в положении ON.
Пример 2: Значение дип-переключателя 1010 — это соответствует адресу 11, штырь-
ки 2 и 4 в положении OFF, штырьки 1и 3 в положении ON.

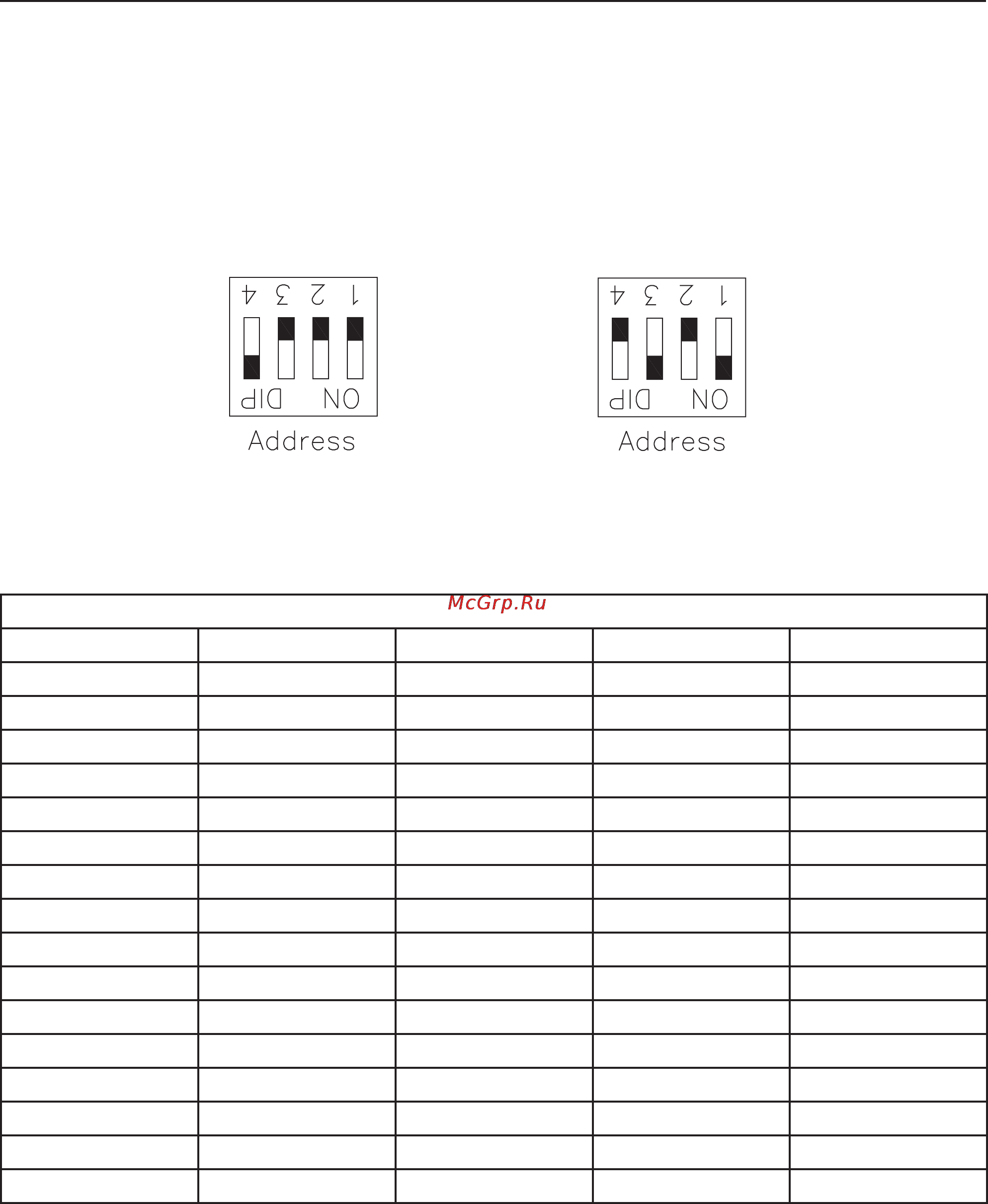

Адрес 8,
значение дип-переключателя 0111
Адрес 11,
значение дип-переключателя 1010
8.8.5.5 В таблице приведены значения адресов и положения штырьков DIP-пере-
ключателй
Таблица разрядности дип-переключателя
4 штырек 3 штырек 2 штырек 1 штырек Адрес
00001
00012
00103
00114
01005
01016
01107
01118
10009
100110
101011
101112
110013
110114
111015
111116
8.8.5.6 Код производительности
На главной плате управления находиться 4-х штекерный DIP-переключатель произ-
водительности внутреннего блока (с надписью «capacity»)
Внимание! Значение кода производительности устанавливается производителем и
настройки пользователем не требует!
