105
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

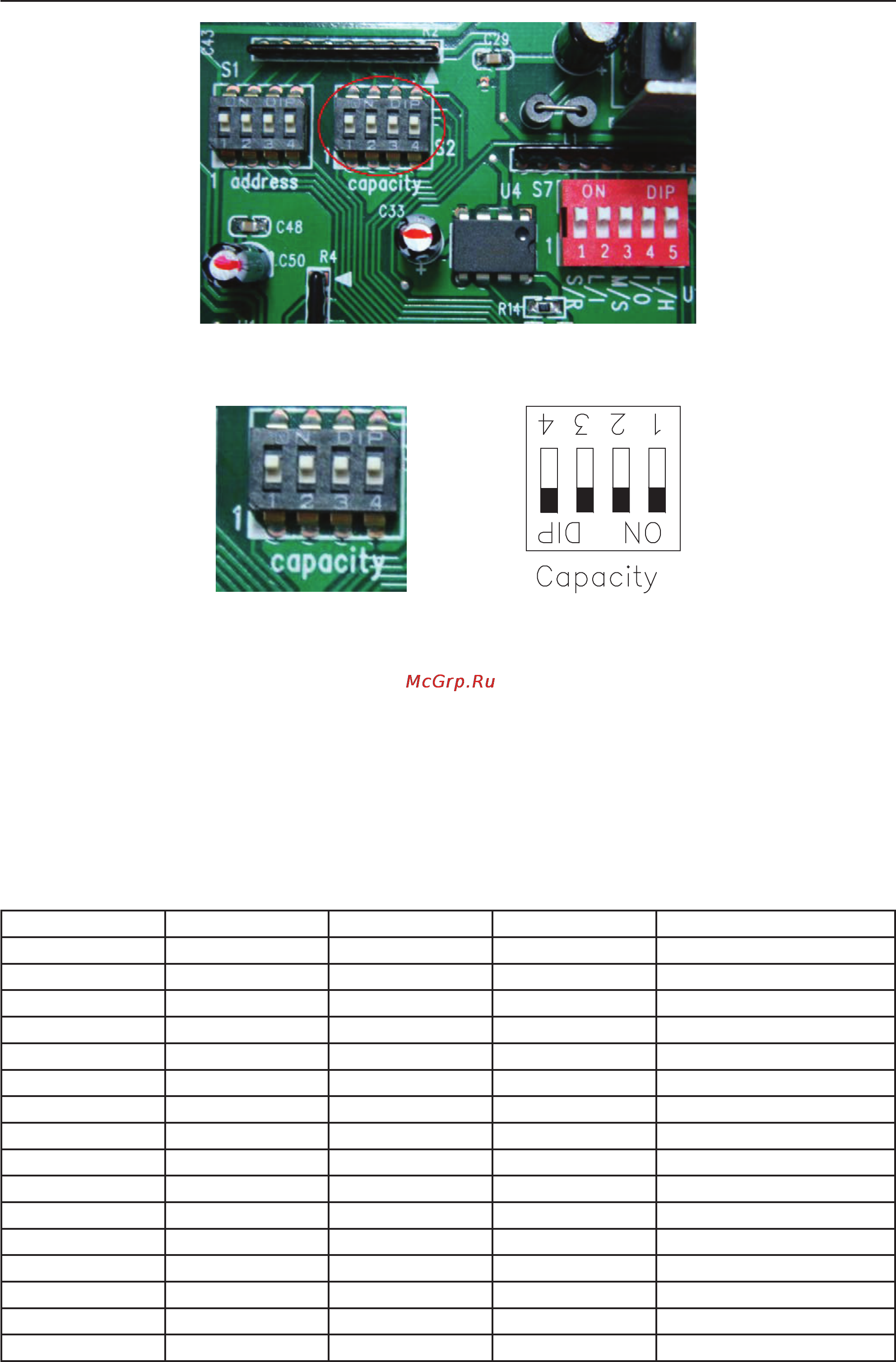

- Заводские настройки:
По умолчанию настройка DIP-переключателя производительности настроена на мак-
симальную производительность внутреннего блока (смотри выше положения штырьков
DIP-переключателя).
Значения DIP-переключателя производительности как и значение адресного кода за-
дано в бинарной системе.
Значение «0» соответствует положению штырька на уровне ON, значение «1» — на
противоположной стороне.
В таблице ниже приведены положения DIP-переключателя в соотвествии с произво-
дительностью блока
Таблица разрядности дип-переключателя
4 штырек 3 штырек 2 штырек 1 штырек Производительность
0000 20
0001 25
0010 30
0011 35
0100 40
0101 45
0110 50
0111 60
1000 224
1001 70
1010 80
1011 90
1100 100
1101 112
1110 140
1111 280
