21
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

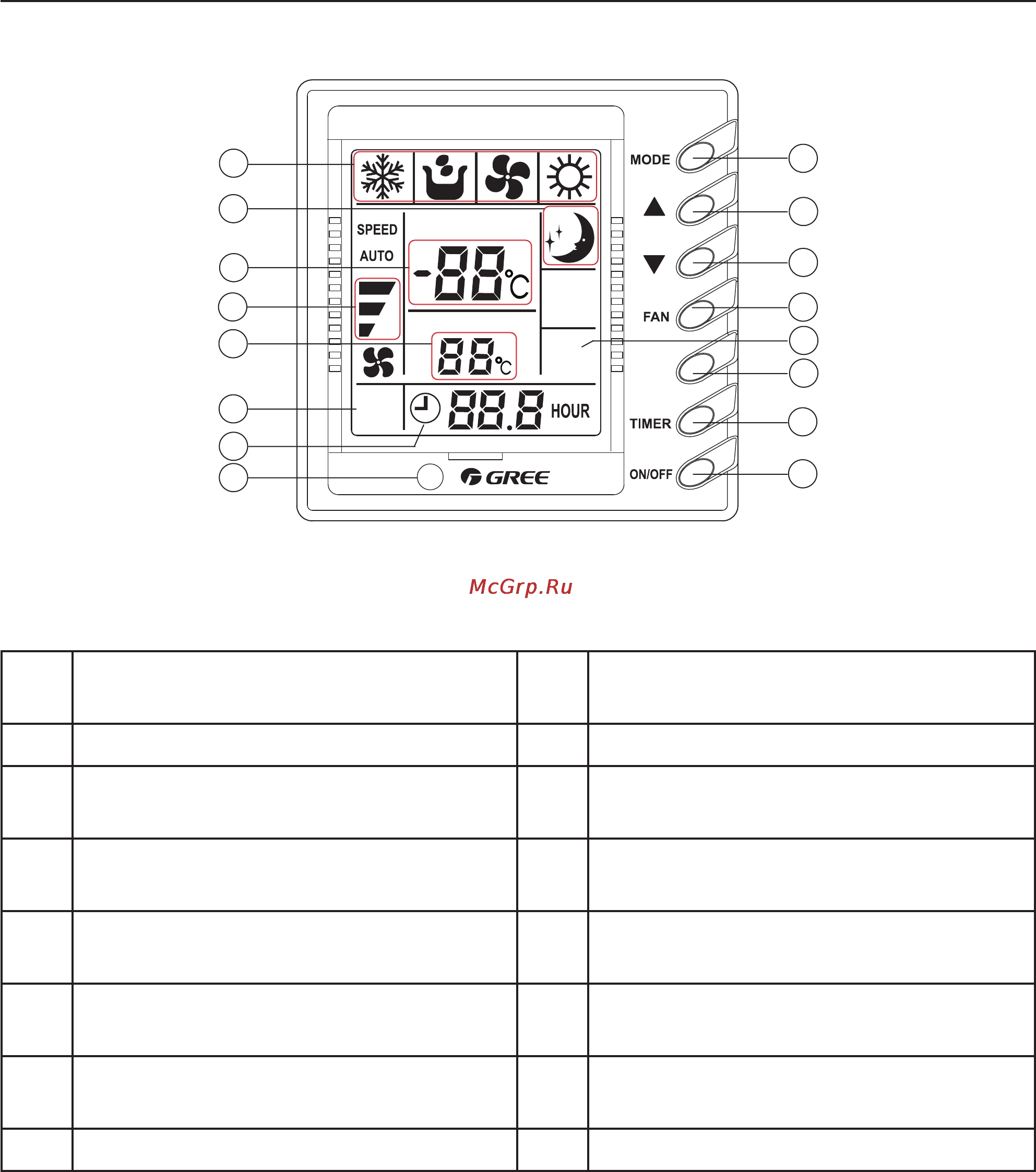

6.3.3 Проводной пульт управления Z60351F, Z60151F, Z63351F, Z63151F
10
11
12
13
14
15
16
9
1
2
3
4
5
6
7
8
ROOM TEMP
SWING
SET TEMP
MELT
SLEEP
Рис. 6.5
Кнопки и индикация
1
Индикация режима работы (Охлаждение,
Осушение, Вентилирование, Обогрев)
9 Кнопка ON/OFF
2 Индикация режима СОН 10 Кнопка таймера
3
Индикация температуры внутри помеще-
ния /индикация неисправностей
11 Кнопка режима качения жалюзи
4
Индикация скорости вентилятора (авто,
высокая, средняя, низкая)
12 Дисплей контроля положения жалюзи
5 Индикация заданной температуры 13
Кнопка управления скоростью вентиля-
тора
6 Индикация разморозки 14
Кнопка уменьшения температуры/значе-
ний таймера
7 Индикация таймера 15
Кнопка увеличения температуры/ значе-
ний таймера
8 Приемник ИК-сигнала 16 Кнопка выбора режима
