22
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

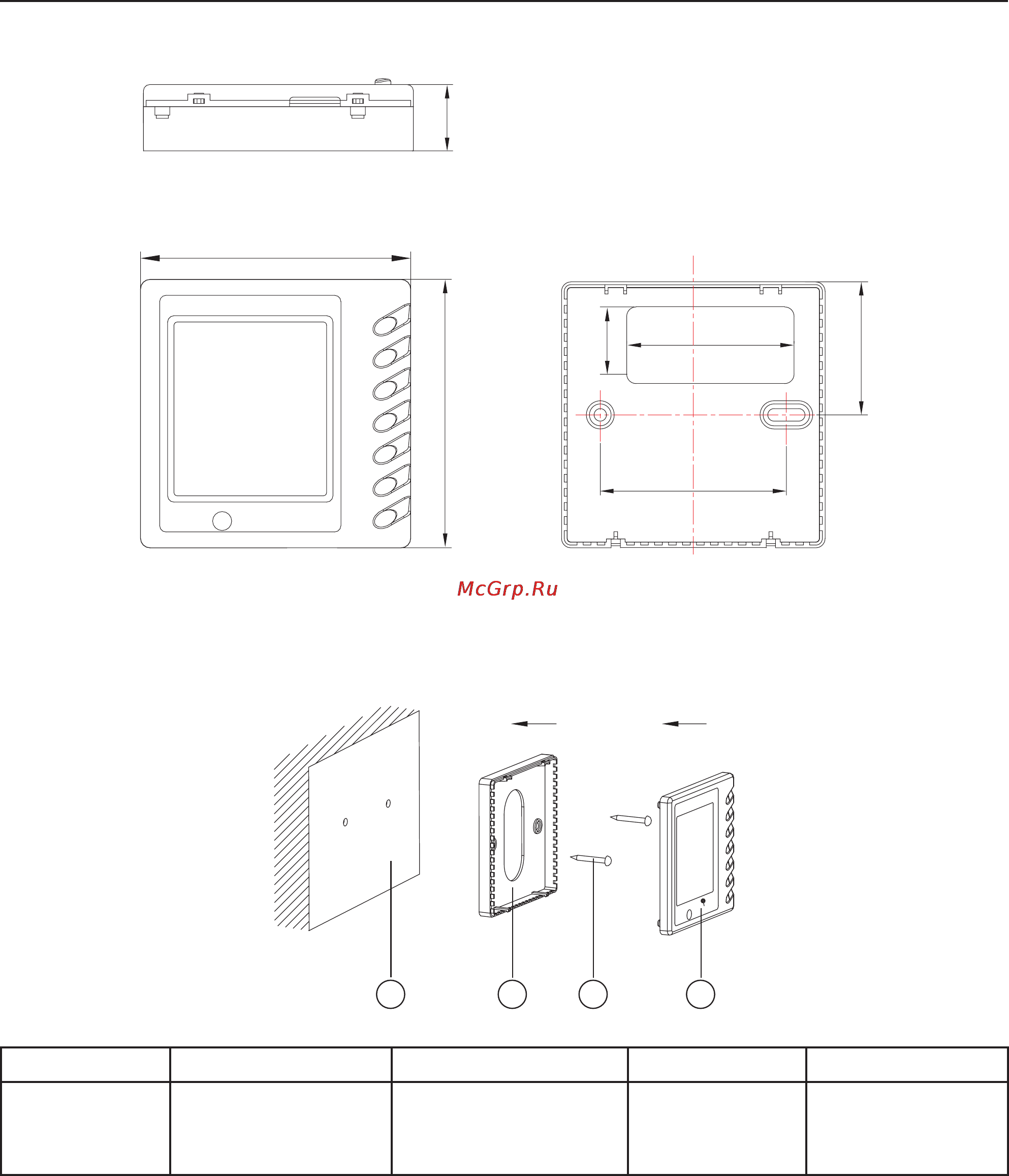

6.3.3.1 Габаритные и установочные размеры проводного пульта
85
60
85 21
42.
5
21.5
Рис. 6.6
6.3.3.2 Порядок установки пульта
1 3 42
Номер 1 2 3 4
Наименование
Корпус основы,
устанавливаемый
на стену
Опорная платформа
пульта управления
Шуруп М4х25
Панель
управления
Рис. 6.7
Руководство к установке проводного пульта управления
• Отключите электропитание перед подключением. Запрещено производить
установку под напряжением.
• Возьмите конец 4-хжильного кабеля связи, проведите его через прямоугольное
отверстие основания пульта управления.
• Закрепите основание пульта на стене, используя шурупы М4х25.
• Вставьте 4 жилы кабеля связи в слоты пульта управления, после чего закрепите
пульт управления на основании.
