23
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

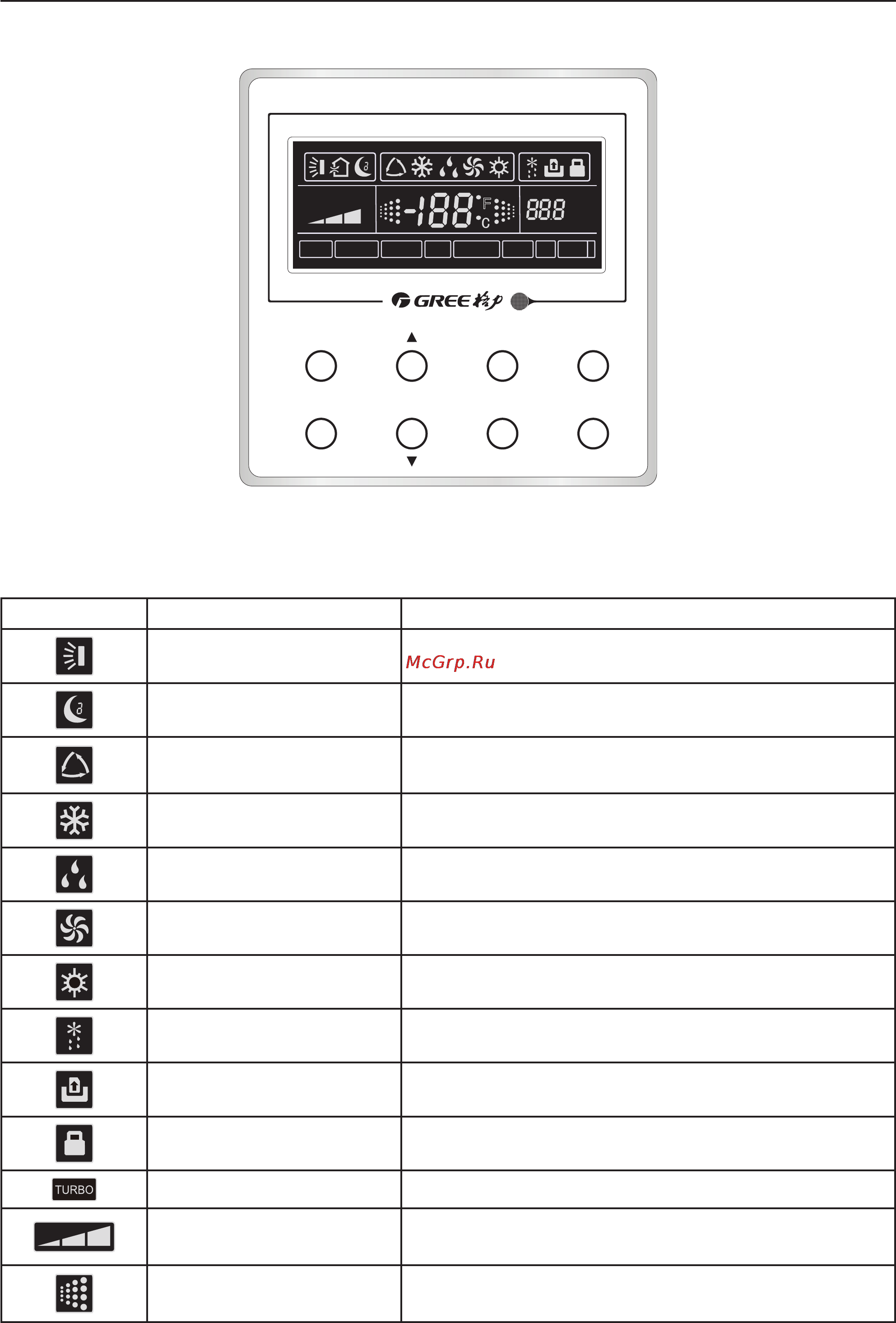

6.3.4 Проводной пульт управления XK02
F
AUTO
SET
HOUR
TURBO
SHIELD
MEMORY MASTER SAVE
E-HEATER
BLOW QUIET
AUTO
CO
2
Enter/cancel Fan Mode
FunctionT imer On/Off
Рис. 6.7
6.3.4.1 Индикация пульта XK02
Обозначение Наименование индикции Функции
Качание жалюзи Функция качения жалюзи
Сон Режим СОН (3 вида: сон 1, сон 2, сон 3)
Автоматический режим
Автоматическийрежим (охлаждение, осушение, вен-
тилирование, обогрев)
Охлаждение Режим охлаждения
Осушение Режим осушения
Вентилирование Режим вентилирования
Обогрев Режим обогрева
Разморозка Режим разморозки
Key-card Ключ карта
Замок Режим блокировки
Турбо Режим турбо
Скорость
Высокая, средняя, низкая или автоматическая ско-
рость внутреннего блока
Мигание
мигает при выборе режимов работы при нажатии
любых кнопок
