24
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd
Температура Значение окружающей фактической температуры
Таймер Режим таймера
Защита
Режим защиты (кнопки, температура, ON/OFF, режим,
настройки защищены на пульте управления)
Авторестарт
Функция авторестарта (внутренний блок возобнов-
ляет исходные настройки после обесточивания и по-
следующего возобновления подачи электропитания)
Главный Главный пульт управления
Экономия Режим энергосбережения
Электронагреватель Режим дополнительного электрообогрева
Проветривание Режим проветривания внутреннего блока
Тихий
Тихий режим (два вида: тихий и автоматический
тихий)

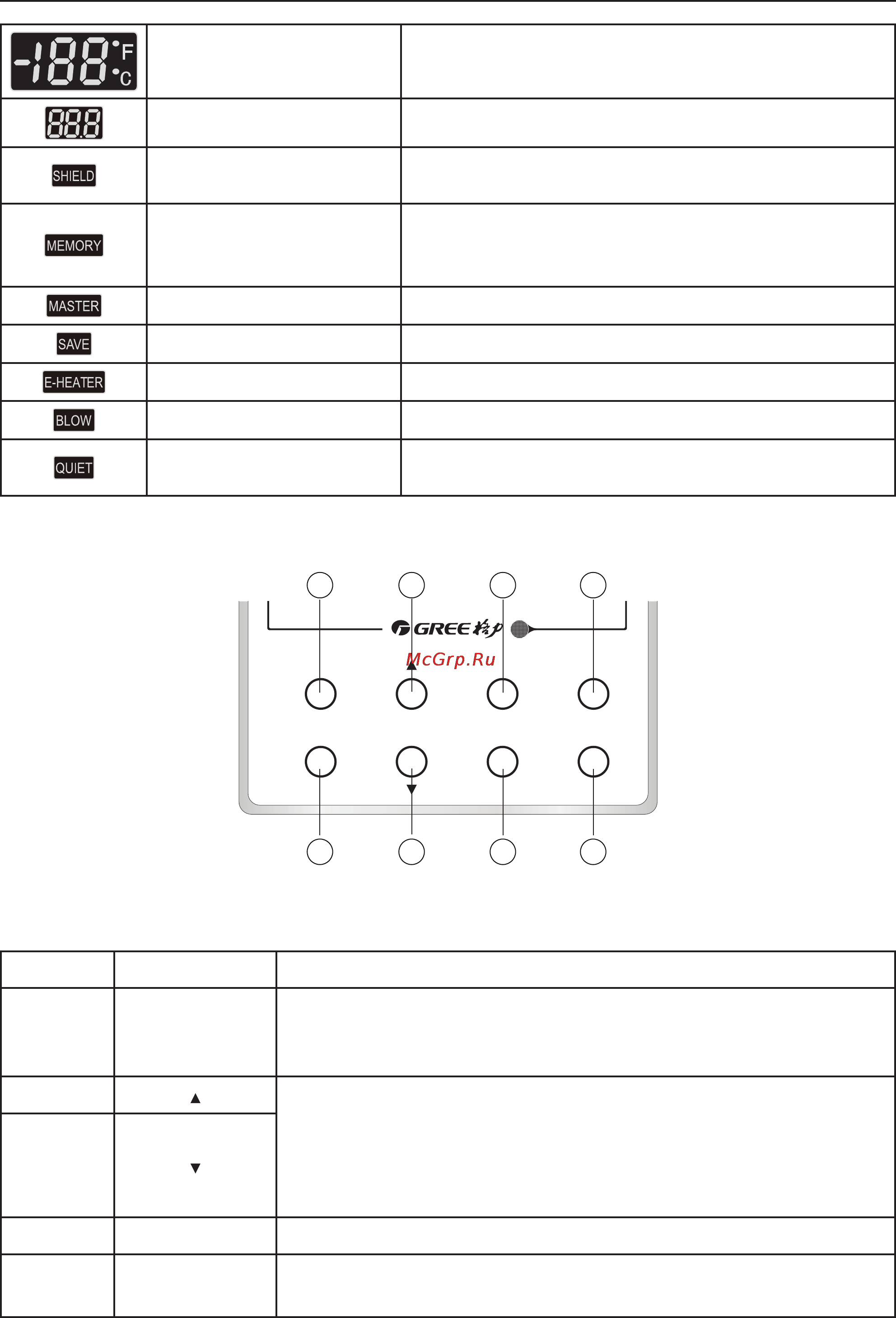

6.3.4.2 Кнопки пульта XK02 (Описание)
Enter/cancel Fan Mode
FunctionT imer On/Off
Рис. 6.8
№ Кнопка(кнопки) Функция(Функции)
1 Enter/cancel
1. Функция выбора и отмены
2. Для просмотра наружной окружающей температуры нажмите
и уерживайте кнопку 5 секунд
2
1. Текущие настройки температуры наружного блока, диапазон
16–30 °С
2. Установка таймера, диапазон 0.5–24 часа
3. Переключение режимов Quiet (тихий)/Auto Quiet (автоматиче-
ским тихий) режимом или между режимами Sleep1/Sleep2/Sleep3
6
3 Fan Настройки скорости вентилятора: высокая/средняя/низкая/авто.
4 Mode
Настройка режима внутреннего блока Охлаждение/Обогрев/ Осу-
шение/Вентилирование
