42
Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd

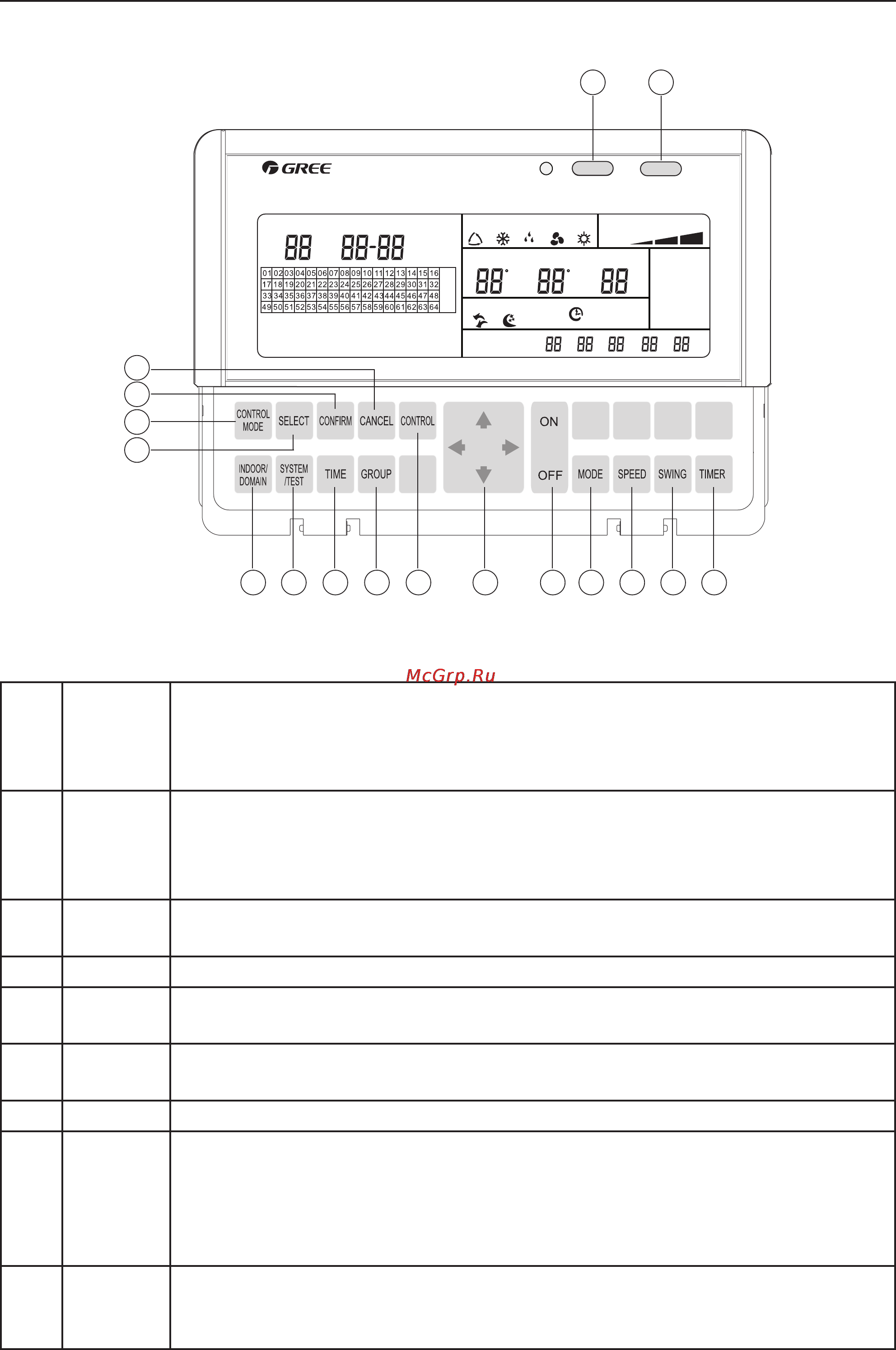

6.4.1.1 Функции кнопок
ALL ON ALL OFF
PAGE
INDOOR UNIT
ERROR
AUTO
ROOM TEMP.
SWING SLEEP
MELT
TIMER
ON
OFF
SET TEMP.
ERR CODE
COOL
DRY
FA N
HEAT
AUTO
LOW
CHECK
MONITORING
DETECTING
TEST
MID
HIGH
CENTER
ADDRESS
INITIALIZE
SINGLE
SELECT
CTRL MODE
SYS
SET
IN-
DOOR
DO
MAIN
c c
Mon.
Tue.
Wed.
Thu.
Fri.
Sat.
Sun.
Ye a r
Mon Date
Hour Min
1 2
345678
10111213
14
15
16
17
9
Рис. 6.28
1 ALL ON
Централизованное управление последовательно включает все внутренние
блоки. Коммуникационные модули подают сигнал на включение с интервалом
в 2 секунды для последовательного включения внутренних блоков (для умень-
шения нагрузки на силовую рабочую сеть)
2 ALL OFF
Централизованное управление последовательно выключает все внутренние
блоки. Коммуникационные модули подают сигнал на отключение с интерва-
лом в 2 секунды для последовательного отключения внутренних блоков (для
уменьшения нагрузки на силовую рабочую сеть)
3 TIMER
Установка и проверка времени и даты таймера для вкл/выкл режима внутрен-
него блока.
4 SWING Установка режима качения жалюзи внутреннего блока.
5 SPEED
Установка скорости вращения вентилятора внутреннего блока: высокая/сред-
няя/низкая или авто
6 MODE
Установка режима работы внутреннего блока: холод/осушение/вентиляция
или обогрев.
7 ON/OFF(2) Вкл/выкл блоков.
8
LEFT/
RIGHT/
UP/DOWN
Действием этих кнопок можно управлять и регулировать любую рабочую
функцию. Например: при проверке, используя эти кнопки, можно перейти к
нужному внутреннему блоку или коммутационному модулю; при настройке
времени, нажмите LEFT(/RIGHT) для переключения на «Год/Месяц/День» и т.д.
При нажатии UP(/DOWN) выбираются числовые значения.
9 CONTROL
В режиме управления нажмите эту кнопку после настройки параметров вну-
треннего блока, управление внутренним блоком будет производится в соответ-
ствующем режиме управления.
