Инструкция по эксплуатации • Мультизональная система инверторного типа серии Pd
10 GROUP
Кнопка проверки установок внутренних блоков, входящих в состав группы.
Информация установок группы внутренних блоков доступна в режиме выбо-
рочного управления.
11 TIME Установка системного времени
12
SYSTEM/
TEST
Програмные установки центрального пульта управления. Не рекомендуется
для использования пользователем.
13
INDOOR/
DOMAIN
Кнопка переключения режимов «INDOOR» «Внутренний блок» и «DOMAIN»
(«Домен»).
При выборе режима «DOMAIN» — на дисплее высвечиваюся номера коммуни-
кационных модулей, находящихся в режиме управления.
При выборе «INDOOR» на дисплее высвечиваются внутренние блоки, находя-
щиеся в режиме управления.
14 SELECT
Выбор нужного управления или настройки объекта, для отмены выбора по-
вторно нажмите данную кнопку.
15
CONTROL
MODE
Начало настройки режима управления, может быть выбрано централизованное
управление, выборочное управление и локальное управление.
Централизованное управление: Управление всеми внутренними блоками зоны
в режиме текущих уставок.
Локальное управление: Управление данным внутренним блоком в режиме
текущих уставок.
Выборочное управление: Управление выбранным внутренним блоком в режи-
ме текущих уставок, также возможен групповой контроль.
16 CONFIRM Подтверждение выполненного действия
17 CANCEL
Нажмите эту кнопку во время процесса настройки функции для выхода из уже
проведенной операции по установке функции. Например, если был выбран
режим централизованного управления, нажмите CANCEL и Вы вернетесь в окно
выбора режимов управления.

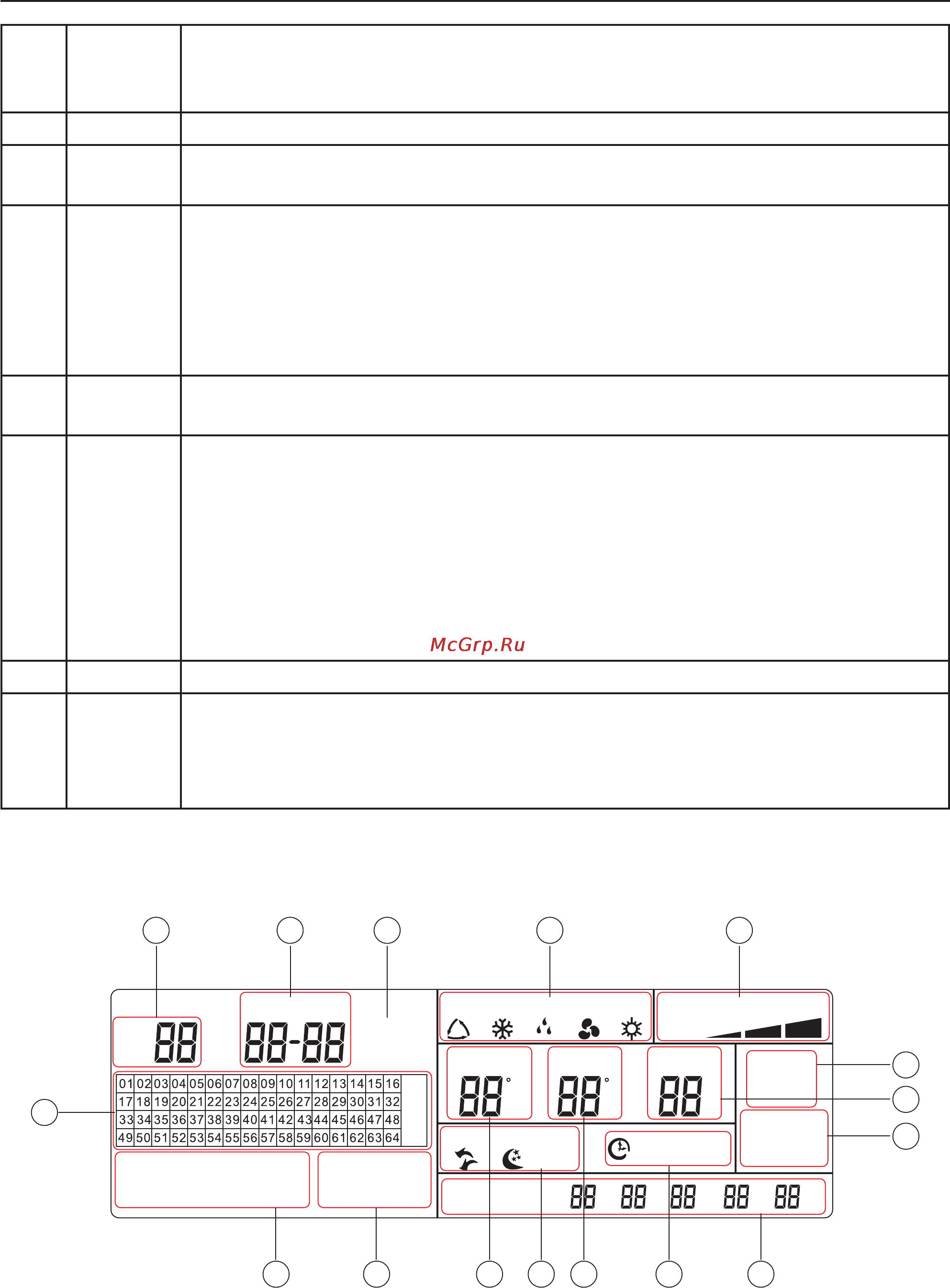

6.4.1.2 Вид дисплея
